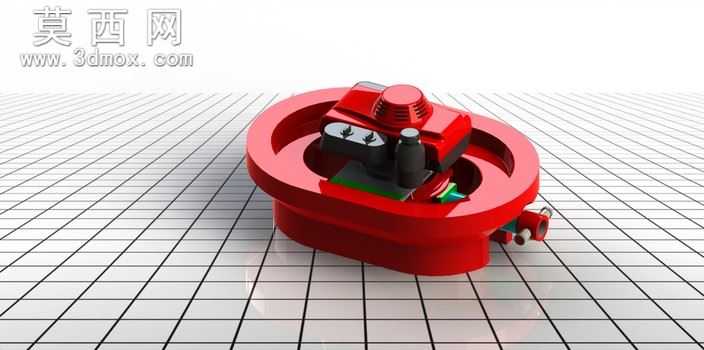

环形浮式动力泵结构设计

浮式作业场景下的泵体安装，常年受水面波动、浮体倾角变化影响，常规立式泵易出现进水口吸空、动力端进水短路、安装支架疲劳断裂的问题，这款环形浮式泵的结构设计，完全围绕浮态工况的稳定性做了针对性取舍。环形外圈的浮舱壳体没有做等厚设计，靠近动力单元的一侧壳体壁厚比进水侧厚2mm，抵消内置动力组件的重量偏移，让泵体浮在水面时始终保持进水口朝下的水平姿态，不会因为单侧重量倾斜导致空气进入流道。动力单元没有采用常规的顶部立式安装，而是嵌在环形浮舱的中心空腔内，重心落在浮体的几何中心下方，水面波动带来的晃动力会被环形浮舱的环形浮力面均匀分散，不会出现重心偏移带来的倾覆力矩。进出水口的接口做了内嵌式设计，接口端面比浮舱外圈低15mm，浮态作业时外接软管不会和浮体边缘产生摩擦剐蹭，也避免了水面漂浮杂物缠绕接口的隐患。动力单元和流道腔之间的密封面没有采用常规的平面密封，而是做了一圈环形凸台嵌入密封槽，配合O型圈形成两道密封屏障，哪怕浮体随浪倾斜到15度，溅起的水花也不会顺着密封缝隙渗入动力腔。浮舱内壁做了交错分布的导流筋，既可以强化浮舱的抗冲击强度，避免运输或投放时磕碰导致壳体开裂，还能在泵体运行时引导进入环形间隙的水流顺着筋条流回进水侧，不会在浮舱内部形成积水涡流增加运行阻力。进水口的滤网支架和浮舱底部做了快拆式卡扣连接，不需要额外工具就能取下清理缠绕的水草杂物，卡扣的配合公差控制在0.1mm，拆装时不会出现卡滞或者松动脱落的问题。动力单元的散热筋直接暴露在中心空腔的气流通道里，泵体运行时浮舱上下的温差会带动空气在中心空腔形成自然对流，不需要额外加装散热风扇就能带走动力端的运行热量，减少了易损部件的数量。环形浮舱的外边缘做了大圆角过渡，投放时碰到岸边石块或者船体外壳，圆角面会把碰撞力导向外侧，不会出现尖锐棱角磕碰导致的壳体破损。
