Ender3D打印机限位开关防护安装外壳

　　桌面级FDM熔融沉积成型3D打印机在长时间连续运行过程中，运动轴的原点复位、行程限位检测完全依赖机械式微动开关完成，限位开关本身属于裸露的小型电子元件，引脚、触发摆臂与安装耳位直接暴露在机箱内部，既容易被打印过程中飘散的PLA、PETG碎屑剐蹭移位，也可能在喷头高温残留、线材拖拽、维护拆装时被碰歪，一旦触发位置偏移，就会出现原点撞机、首层打印偏移、轴端超程丢步等故障。这款限位开关外壳就是针对Creality Ender系列机型的轴端限位安装场景开发的防护固定结构，核心作用是把零散的微动开关完整收纳在壳体型腔内部，同时预留出触发摆臂的动作避让空间，让开关触发位置长期保持稳定，不需要每次维护设备后反复校准原点偏移量。

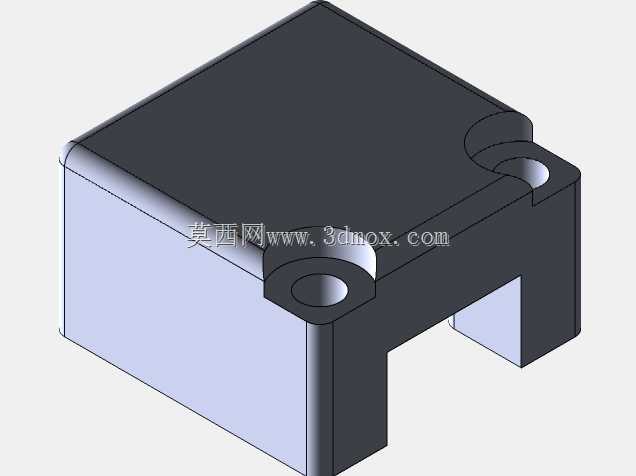

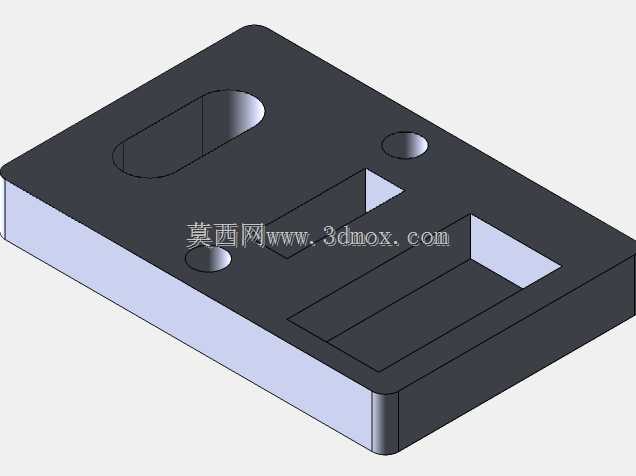

　　从结构布局来看，壳体采用扁平矩形的一体化盒体造型，整体厚度控制在较薄的区间，适配Ender系列机型铝型材框架侧面的狭窄安装空间，不会和X轴喷头滑车、Z轴丝杆螺母或者热床移动路径发生运动干涉。壳体顶面开设多组功能开孔：长圆形的腰型孔对应开关触发摆臂的伸出与按压行程，摆臂可以在孔内自由摆动，运动轴上的撞块移动到原点位置时，能够精准压下微动开关的触柄，不会因为外壳遮挡导致触发失效；两组圆形通孔对应底座的M3螺丝安装位，这里特意做了沉台避让结构，3D打印制作完成后不需要额外预埋铜螺母，直接使用M3丝锥对打印孔位攻丝就能形成可靠的螺纹连接，攻丝后的螺纹咬合长度足够承受日常拆装与设备运行的振动，不会出现螺丝滑牙、壳体松动的问题。顶面另外开设的矩形镂空区域，一方面对应微动开关的本体轮廓，方便开关从上方直接卡入型腔完成预固定，装配时不需要额外打胶或者使用细小螺丝固定开关本体，卡入后壳体四周的挡边就能限制开关的横向、纵向窜动；另一方面镂空区域可以露出开关的引脚接线位，维护时不用完全拆开外壳，就能检查端子接线是否松动、线材外皮有没有被运动部件磨破。

　　设计过程中优先考虑了FDM打印的工艺可行性，壳体所有侧壁都保持均匀壁厚，没有出现突兀的大体积实心区域，打印时不需要添加大量支撑，摆放时将壳体大面贴合热床即可成型，侧壁的拔模斜度控制在很小的范围，既保证打印后支撑容易剥离，也不会影响型腔和开关本体的配合精度。壳体底部的型腔尺寸按照常用的微动开关外形做了间隙预留，考虑到PLA、ABS等不同耗材打印后的收缩率差异，型腔单边预留了少量装配间隙，开关可以顺畅推入，又不会在设备运行振动下出现松晃。外壳的边角全部做了小圆角过渡，既避免打印过程中尖角位置翘边，也防止维护人员拆装时被锐边划伤。

　　在实际装机场景中，这款外壳可以分别适配X轴、Y轴的限位开关安装位：安装在X轴端时，壳体固定在型材端面，喷头滑车侧面的撞块移动到原点位置时，正好穿过腰型孔压下开关摆臂，外壳把开关和拖链里的线材隔开，避免滑车反复移动时磨破开关引线；安装在Y轴热床支架位置时，壳体可以阻挡热床下方掉落的打印废料堆积在开关缝隙里，防止碎屑卡住摆臂导致开关常触或者无法触发。安装边界上，壳体的外轮廓尺寸完全避开了同步带、带轮的运动路径，两个安装孔的孔距匹配Ender机型原有支架的孔位，不需要对原有设备框架做钻孔、切割改装，直接替换原有简陋的开关固定片即可完成升级。壳体侧面没有多余的凸出结构，即使设备运行中出现轻微的超程冲撞，外壳的平整外壁也会先接触撞块，不会直接撞碎微动开关的塑料本体，相当于给限位元件增加了一层物理防护。接线完成后，线材可以从矩形镂空的侧边引出，顺着铝型材的走线槽布置，外壳不会压线、夹线，长期运行下开关的触发重复精度可以保持稳定，大幅降低桌面3D打印机因为限位移位产生的打印故障概率。
