Ender3桌面FDM打印机顶部挤出机固定支架

　　桌面级FDM熔融沉积成型设备在创客工作室、中小批量手板打样车间、高校创客实验室以及小型非标零部件试制场景中，挤出机的安装定位精度直接决定了耗材送进的阻力稳定性、回抽动作的响应速度，以及长时间连续打印过程中送料路径的同轴度表现。这款适配Ender3机型的顶部挤出机安装支架，针对原厂龙门框架顶部20×20mm欧标铝型材横梁的安装边界做了匹配设计，替代原有远端送料布局下挤出机布置在设备机架侧方的方案，将波顿式远程送料的挤出喂料组件上移至X轴横梁上方的居中位置，大幅缩短了PTFE送料管从挤出齿轮到热端进料口的路径长度。

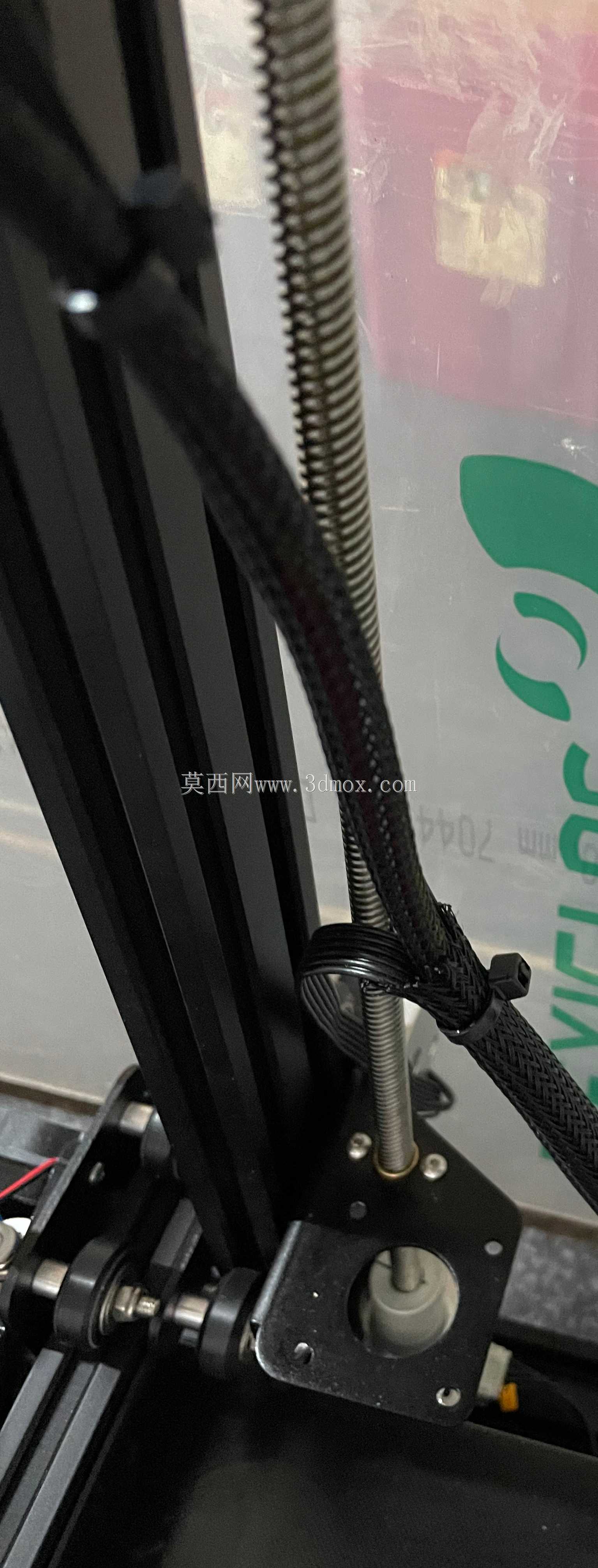

　　从实际装机调试的工程视角来看，传统Ender3原厂布局将挤出机固定在机身右侧机架型材上，送料管需要沿Z轴立柱弯折后再延伸到运动的X轴滑车热端，随X轴左右往复运动，送料管的弯曲半径持续变化，耗材在管内穿行的摩擦阻力会随滑车位置波动，打印柔性TPU耗材时极易出现送料打滑、回抽滞后、出料不均导致的表面拉丝、层厚错位问题。这款顶部安装支架将喂料器的安装面抬升至横梁顶部，送料管从挤出机出口垂直向下对接热端进料接头，无论X轴滑车移动到横梁任意行程位置，送料管的弯折角度都能保持在极小的波动区间，耗材送进的阻尼一致性显著提升，尤其是打印柔性耗材时，堵头、断料的故障概率明显降低。

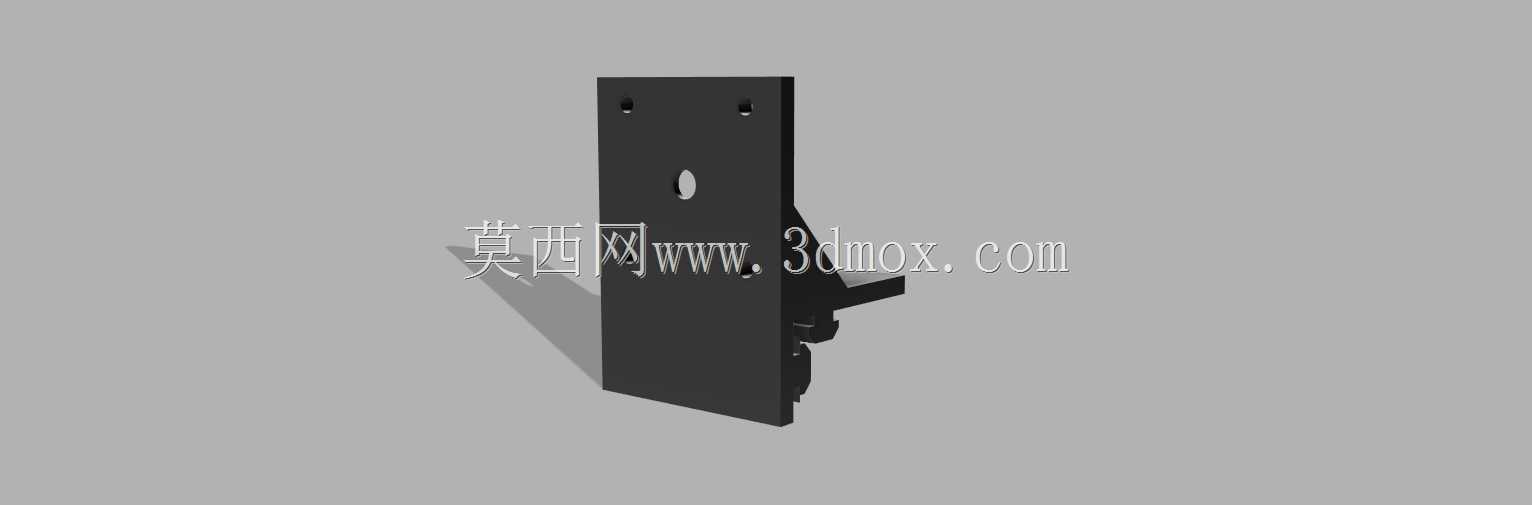

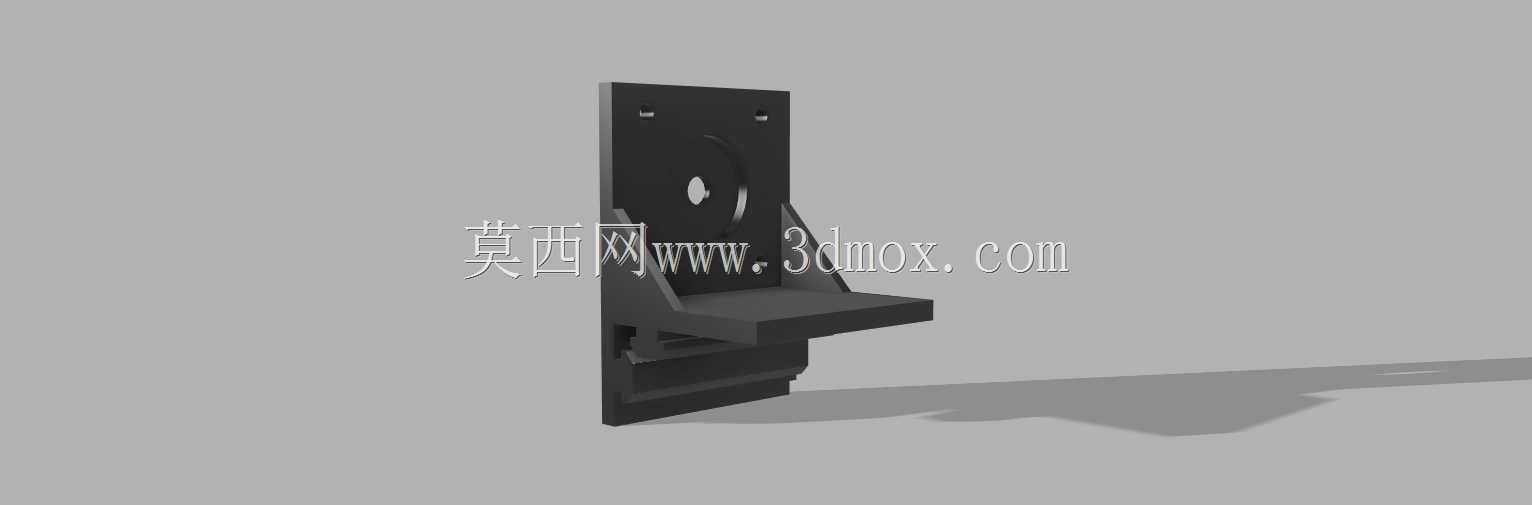

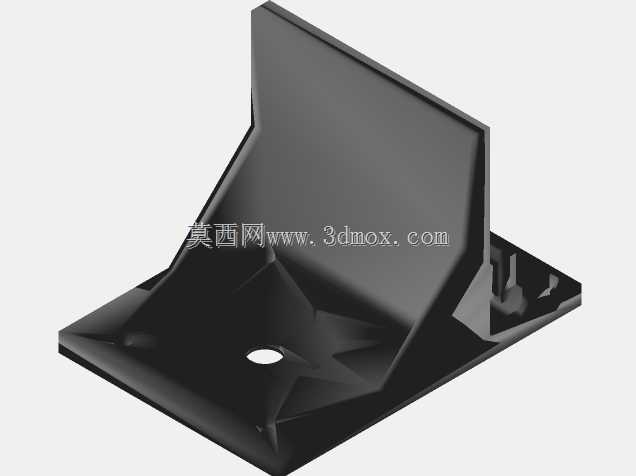

　　结构设计层面，支架本体采用一体化安装座构型，底部的卡槽轮廓完全贴合20×20mm欧标铝型材的槽口宽度，安装时不需要对原有龙门横梁做钻孔、切割等二次加工，直接通过T型螺母和内六角螺丝即可将支架锁紧在横梁顶面的居中位置，安装孔位同时匹配市面上主流的波顿挤出机、双齿轮喂料器的固定孔距，兼容绝大多数适配Ender3系列的改装挤出组件。支架的立面预留了挤出机电机的避让空间，电机输出轴与挤出齿轮的装配位置和送料管接头的同轴度做了对齐设计，耗材从进料口进入驱动齿轮咬合区域后，能够沿直线方向进入送料管，避免耗材在进入管路前出现锐角弯折产生的送进阻力。

　　安装边界尺寸方面，支架整体的高度控制在距离铝型材顶面较低的范围内，不会和设备原有Z轴的上下运动行程发生干涉，X轴滑车移动到横梁两端极限位置时，滑车顶部的张紧轮、同步带组件也不会和支架底部产生碰撞。支架的侧向伸出宽度经过校核，不会超出龙门框架的原有外轮廓，设备外罩、防尘 enclosure 的加装也不受影响。针对长时间运行的工况，支架的安装锁紧面做了防滑纹路设计，设备持续运行产生的微振动不会导致固定螺丝出现松动偏移，挤出机的工作位置能够长期保持稳定，不需要频繁停机校准送料路径。

　　在设备改装的实际场景中，这款支架同时解决了原厂布局下挤出机维护操作空间局促的问题：挤出机上移到横梁顶部后，操作人员按压喂料手柄、更换耗材、调整挤出齿轮压紧力的操作姿势更顺手，不需要侧身探到设备侧方的狭小空间里操作，日常换料、清理堵料的维护效率大幅提升。针对不同用户的改装需求，支架的安装孔位做了冗余设计，既可以安装单齿轮波顿挤出机，也可以适配双齿轮减速挤出机，甚至能够兼容部分近程送料改装方案的固定需求，不需要重新打印或加工替换支架，结构的通用性覆盖了绝大多数Ender3系列以及同规格2020铝型材框架的桌面FDM设备改装场景。

　　从受力路径分析，挤出机工作时电机输出扭矩、耗材进给的反作用力都会通过支架传递到铝型材横梁上，支架的肋板布局在受力集中的安装孔周边做了加厚处理，长期受载下不会出现安装面变形、孔位滑牙的问题，送料的驱动力能够稳定传递到耗材上，即使是长时间连续打印大尺寸模型，送料精度也能保持稳定。
