丰田R154变速器齿轮箱密封调整垫片

　　在前置后驱乘用车的传动系统改造与原厂维修场景中，手动变速器壳体结合面的密封与轴向间隙补偿，是决定总成长期运行可靠性的关键环节。这款适配丰田R154以及NV3550系列五速手动变速器的环形调整垫片，正是针对变速器中段壳体与轴承端盖结合位置开发的配套结构件，在整套传动总成里承担着不可替代的密封、定位与间隙补偿作用。

　　从实际装车的工况来看，R154变速器大量搭载在后驱性能车、越野改装车以及老旧商用车的动力传动链中，长期承受大扭矩输入、频繁换挡带来的冲击载荷，同时变速器内部持续飞溅的齿轮油对结合面的密封性能提出极高要求。原厂装配过程中，不同批次的壳体加工公差、轴承选配厚度的微小偏差，都需要通过不同厚度规格的垫片来补偿，既不能因为垫片过薄导致结合面压合不实出现渗油，也不能因为垫片过厚改变轴承预紧度，造成输入轴、输出轴的轴向窜动量超出设计允许范围，进而引发齿轮啮合异响、轴承早期烧蚀等故障。这款垫片的轮廓完全跟随变速器壳体结合面的异形法兰边线成型，并非标准正圆环结构，其内外轮廓的每一处折线、圆弧过渡，都和壳体端面上的密封槽、避让凸台一一对应，装配时无需额外修磨即可完全贴合结合面，避免了通用平垫片裁剪后出现的边缘错位、密封带压合不均的问题。

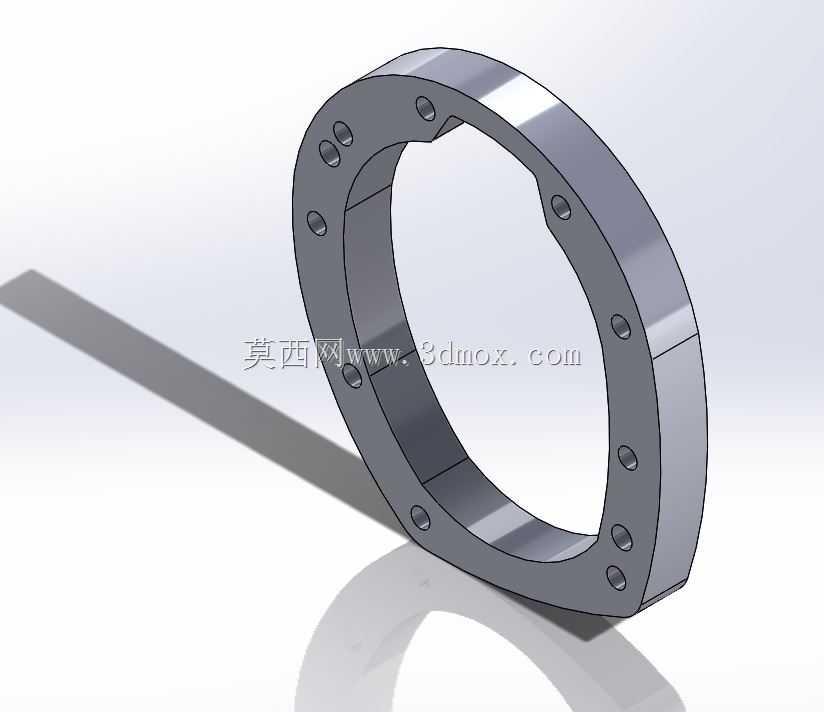

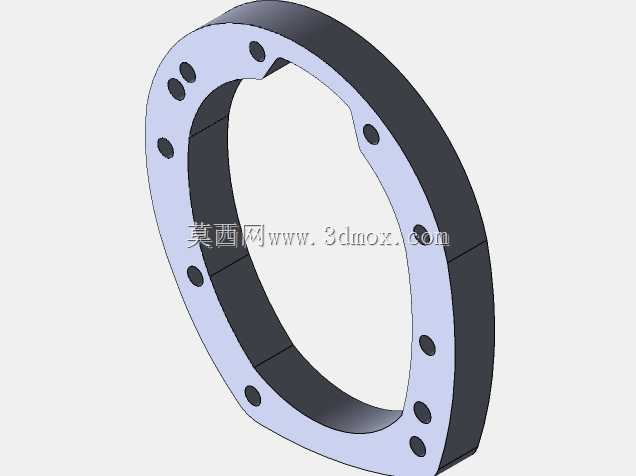

　　结构细节上，垫片本体沿环形法兰的周向均匀布置了十余个贯通螺栓孔，孔位的分度圆直径、孔与孔之间的角向位置，完全匹配壳体结合面上的紧固螺栓分布。现场装配时，维修人员可以直接将垫片套入定位销，所有螺栓孔会自动与壳体、端盖上的螺纹孔对齐，不会出现孔位偏移导致螺栓无法穿入的情况。垫片的本体厚度根据变速器选配的轴承组公差分级设定，端面整体平面度控制在极小的公差范围内，两个平行端面的粗糙度满足密封压合要求，当螺栓按照规定扭矩对角紧固后，垫片会在结合面之间形成连续均匀的压紧层，既可以填充壳体加工面留下的微观凹凸纹路，阻断齿轮油向外渗漏的路径，也能通过自身的厚度尺寸，精准控制端盖对内部轴承外圈的轴向压紧量，让轴系的预紧力始终处在设计标定的合理区间。

　　设计这款零件的三维数模时，首先要从变速器壳体的点云测绘或者原厂装配图纸入手，先提取结合面的完整轮廓边界，区分出密封面的有效压合区域、需要避让壳体加强筋与油道孔的空缺位置，再反向推导垫片的内外轮廓线。轮廓线绘制过程中要特别注意几个非对称的定位缺口，这些缺口是装配时的防错结构，一旦垫片装反或者角度偏转，就无法平放到结合面上，从结构上杜绝了维修装配时的错装风险。螺栓孔的排布不能简单按整圆均匀阵列，需要对照壳体上螺栓的实际位置，在轮廓曲率变化较大的区域适当调整孔位间距，保证每一段密封面的压紧力都均匀分布，避免出现局部压力不足导致的渗油点位。

　　从安装边界条件来看，垫片的轴向占用空间完全处在壳体与端盖的结合凹槽内，装配后不会和周边的换挡拨叉、离合器分泵、传动轴连接法兰产生运动干涉；垫片的内圈轮廓特意避开了输入轴、输出轴的旋转外圈，即便在轴系出现微小热胀伸长的工况下，转动件也不会和垫片内边缘发生摩擦。在改装场景中，当用户更换了加厚的轴承座、或者对变速器壳体进行铣面加工调整齿轮啮合间隙时，这款垫片也可以通过组合不同厚度规格的方式，快速凑出所需的总补偿厚度，不用单独定制加工异形密封垫，大幅缩短改装维修的装配周期。

　　长期运行过程中，垫片处在变速器内部的油浴环境里，材料本身需要耐受齿轮油的长期浸泡，不会出现溶胀、分层、变形失效，同时在-30℃到120℃的工作温度区间内保持尺寸稳定，冷启动时不会因为材料变硬失去密封能力，高负荷连续行驶时也不会因为材料软化出现压溃变形。数模建模阶段把所有孔位、轮廓、厚度参数都做了全关联约束，后续如果需要调整垫片厚度来适配不同的轴承选配方案，只需要修改厚度参数即可驱动整个数模更新，工程图导出的尺寸链也能直接对接激光切割或者冲压加工工序，完全满足变速器再制造、改装套件批量生产的使用需求。
