马自达3MPS涡轮侧歧管连接法兰

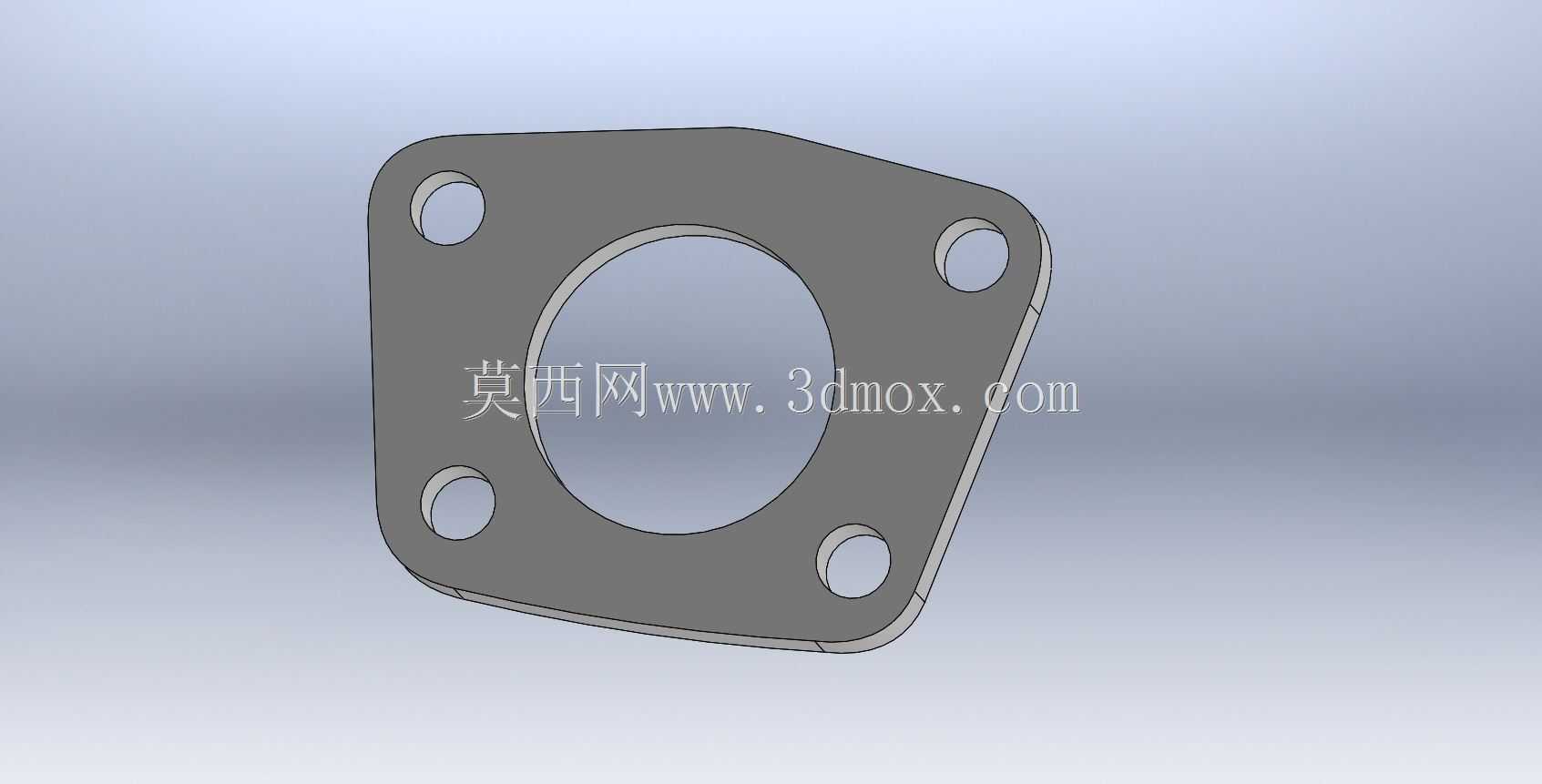

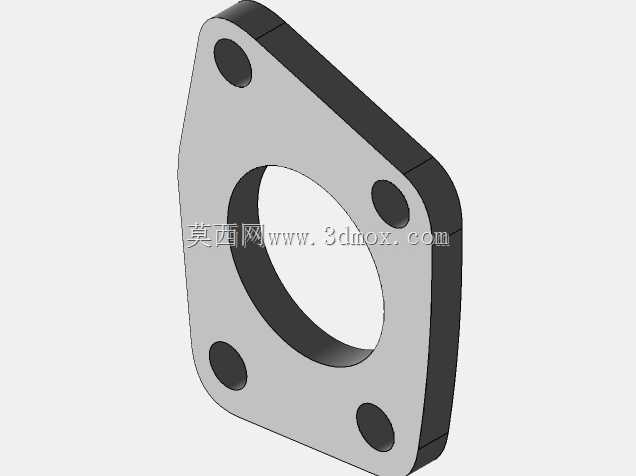

　　歧管法兰在涡轮增压进排气系统里承担的是硬连接与密封界面的角色，这一版结构针对马自达3 MPS涡轮增压器侧的安装空间做了轮廓适配，不是通用圆形法兰直接套用。从三维数模看，法兰本体采用近似菱形的非对称板状轮廓，四个角位各布置一个螺栓过孔，中心开设大直径流通孔，板厚方向保留均匀实体，边缘做了倒角过渡，整体没有多余的凸台或加强筋，属于典型的冲压或铣削成型密封连接板。

　　先看安装边界。四个安装孔的孔位并非按正圆均布，而是跟随涡轮壳体侧的螺柱位置排布，孔间距在横向与纵向上存在差异，这就决定了该法兰不能与常规四孔圆法兰互换。外轮廓的四个边分别向相邻两孔外侧延展，轮廓线在孔位附近做了圆弧收边，既保证螺栓头部或螺母的支承面完全落在实体区域内，又避免板件边缘过于贴近螺栓而造成有效承压宽度不足。中心大孔的直径需要与歧管端面的通流截面匹配，孔壁与法兰端面保持垂直，密封面落在中心孔外围的环形平面上，该区域平面度要求较高，不能出现明显翘曲。

　　实际装车场景中，这类法兰位于涡轮增压器壳体与进气或排气歧管对接的位置，工作时要承受管路内的压力波动、温度循环以及发动机振动。法兰的核心功能有三点：其一是通过四个紧固件把两侧管路端面压紧，提供足够的螺栓载荷；其二是在结合面处夹持密封垫片，防止增压气体泄漏；其三是作为定位基准，让歧管流道与涡轮壳体入口保持对中，避免流道错位造成局部节流。板厚选择需要兼顾压紧力下的变形抗力与整体重量，过薄会在螺栓预紧后发生翘曲，导致密封面压不实；过厚则增加零件重量并占用轴向空间。数模中均匀的板厚与圆角过渡，正是为了让密封面压力分布尽量均匀，减少边角处的应力集中。

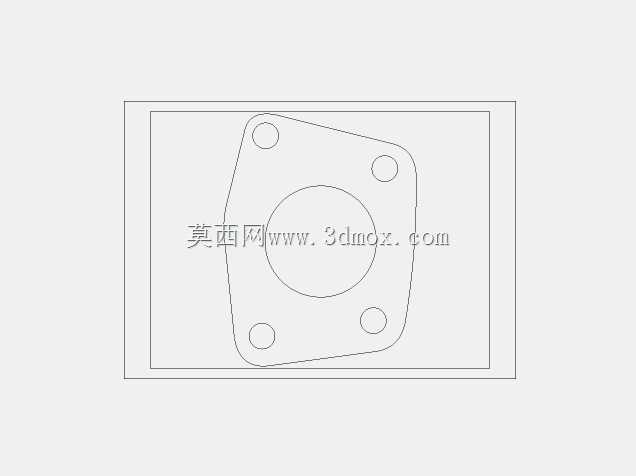

　　建模思路上，这类零件适合先在草图层面锁定关键基准。以中心流通孔轴线为原点，参照涡轮侧接口样本确定四个螺栓孔的坐标，再连接外轮廓控制点形成封闭板形。中心孔与四个安装孔采用拉伸切除一次成型，外轮廓通过拉伸凸台得到板体，随后对棱边添加倒角或圆角，去除锐边并避免热处理或冲压时的微裂纹源。需要特别注意的是安装孔与中心孔之间的实体壁厚，这部分是密封压力传递的关键梁区，壁厚过小会在紧固时产生局部凹陷，因此孔位布局要保证最小壁厚满足密封面比压要求。

　　从使用角度看，法兰端面的粗糙度和平面度直接影响密封效果。金属平垫片或多层复合垫片被压缩后，需要法兰面提供连续、平整的支承；如果端面存在波纹或螺栓附近塌陷，垫片应力会不均匀，增压工况下容易出现漏气。四个角点的螺栓支承面同样要保持平整，螺母拧紧时压力沿板体向中心密封区扩散，菱形轮廓让材料更多分布在螺栓孔与中心孔之间的传力路径上，相比方形板减少了无关角落的材料冗余。

　　在涡轮增压器侧的高温环境中，法兰还要经历热胀冷缩。发动机从冷态到全负荷工作，接口附近温度变化显著，法兰与螺栓、壳体之间的热膨胀量不同，会引起附加载荷。数模中孔边保留的圆角可以降低热循环下的峰值应力，外轮廓的圆弧过渡也减少了自由边的应力集中。对于结构设计人员，核对该类法兰时首先要确认四孔相对位置与对手件螺柱一致，其次核对中心孔直径与流道匹配，再检查外轮廓是否与周边管路、线束或机舱件发生干涉。

　　流道对中是容易被忽略的一点。中心大孔若与涡轮壳体入口偏心，会在接口处形成台阶，气流经过时产生局部涡流和压损，对增压响应和充气效率都有影响。因此建模时中心孔轴线必须与安装基准面垂直，四个孔位以中心孔为基准对称或按图样坐标约束，避免装配后法兰面贴平但流道错位。板体背面与歧管端面贴合的一侧，通常不设置额外凸台，依靠整个环形面接触，这样密封面积更大，压力分布也更稳定。

　　加工成型方面，薄板法兰可由钢板激光切割或冲压落料后再加工孔位，较厚或小批量件则常采用板材铣削成型。无论哪种工艺，三维数模都需要明确外轮廓、各孔直径、板厚以及倒角尺寸，尤其四个安装孔的孔径要略大于螺柱直径，为装配对位和热膨胀留出间隙，但间隙又不能过大，以免法兰位置失去约束。孔与螺柱的配合间隙控制在合理范围，既能方便装车对位，又能保证中心流道不致明显偏移。

　　总体而言，这款歧管法兰的结构重点不在复杂曲面，而在孔位坐标、密封面宽度、板厚与外轮廓边界的协调。它服务于涡轮增压器与歧管之间的可靠对接，既要装得上、对得准，又要在振动和温度循环中长期保持密封。数模把非对称菱形板体、四角螺栓孔和中心流通孔清晰表达出来，为后续出工程图、垫片匹配、装配干涉检查以及加工工艺编制提供了直接依据。
