汽车发动机连杆总成精细三维结构

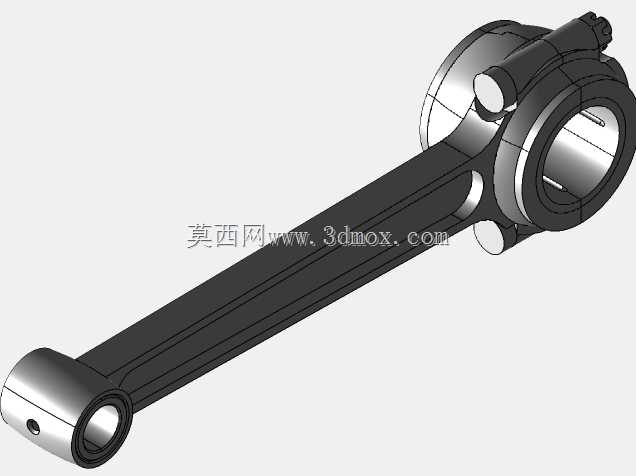

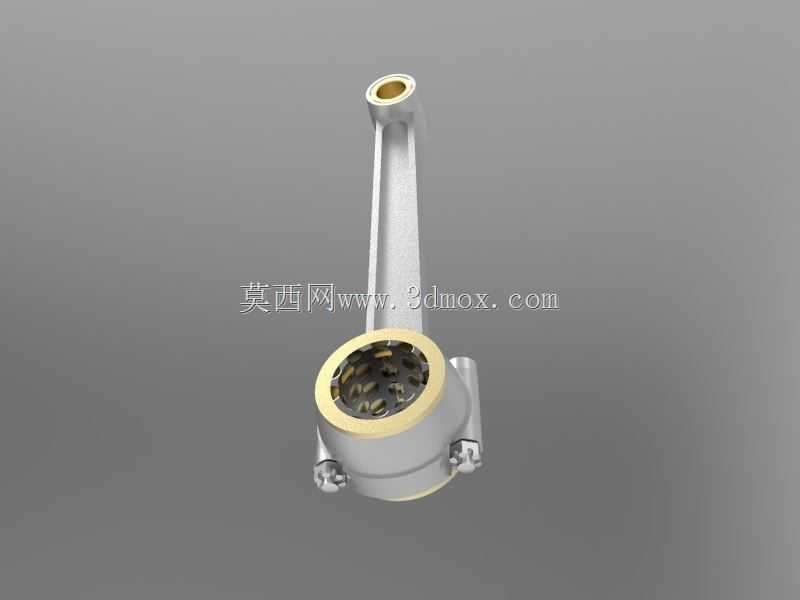

　　这套连杆总成三维结构，面向乘用车内燃机组装与维修逆向场景搭建，完整还原了分体式发动机连杆的全部装配细节，覆盖杆身、大头轴瓦盖、连杆螺栓、小头衬套以及大头端分层轴瓦结构，可直接用于曲柄连杆机构的运动校核、装配干涉检查与零部件受力分析工作。

　　从实际装机用途来看，该部件是发动机曲柄连杆机构的核心传力构件，工作过程中承接活塞往复运动产生的爆发压力，通过杆身将直线作用力传递给曲轴曲柄销，把活塞的上下往复运动转化为曲轴的旋转扭矩输出，整机运转时连杆需要同时承受交变拉压载荷、惯性冲击载荷与摆动附加弯矩，对结构刚度、配合精度与动平衡一致性都有极高要求。模型中小头端的衬套用于和活塞销形成回转配合，大头端的剖分结构则用于环抱曲轴曲柄销，两侧的连杆螺栓按照规定预紧力矩锁紧轴瓦盖，保证轴瓦与曲柄销之间保留合理的油膜间隙，为曲轴高速转动提供稳定的润滑支承。

　　结构设计层面，杆身采用从小头到大头逐步过渡的变截面工字形轮廓，这种构型在保证整体抗弯、抗扭刚度的前提下，尽可能削减了非承载区域的材料冗余，降低连杆往复运动产生的惯性力，适配高转速发动机的动态响应需求。小头端压入铜基衬套，衬套内壁预留润滑油道通孔，工作时曲轴箱内的压力润滑油可通过杆身内置油道输送至小头衬套配合面，避免活塞销与衬套出现干摩擦磨损。大头端采用斜剖/平剖配对定位结构，轴瓦盖与杆身的结合面加工有定位止口，装配时可自动对齐同轴度，两侧螺栓孔设计有沉台与螺栓导向段，保证螺栓拧紧过程中受力均匀，不会出现偏载剪切。大头内部装配的多层轴瓦带有减摩合金层与定位凸舌，安装时凸舌卡入杆身与瓦盖的定位槽内，防止轴瓦随曲轴转动发生周向窜动。

　　从安装边界与尺寸配合逻辑来看，建模时严格遵循发动机装机的尺寸链约束：小头衬套内径与活塞销外径采用过渡配合，压装后衬套内孔需预留珩磨余量，保证最终配合间隙处于设计公差带内；大头轴瓦装配后的内孔直径与曲轴曲柄销外径形成规定的滑动配合间隙，间隙过小会导致润滑油膜无法建立，出现烧瓦抱轴故障，间隙过大则会产生冲击异响，加剧轴瓦与曲柄销的磨损。连杆大头的外圆轮廓需要避让曲轴箱内部的曲柄平衡块与缸体侧壁，在活塞运行到下止点、连杆摆角达到最大值时，杆身与大头外缘不能和缸套下部、曲轴平衡块发生运动干涉，三维建模过程中可通过曲轴全行程运动仿真，逐帧校验连杆所有摆动位置的周边间隙，提前排除装机碰撞风险。连杆两端孔的中心距是核心尺寸参数，直接决定发动机的压缩比与活塞行程匹配关系，两孔轴线的平行度公差需要控制在极小范围内，否则会出现活塞偏磨、缸套异常拉伤的问题。两端的螺栓安装孔位置度、结合面平面度也都在模型中按实际加工要求做了特征还原，工程人员可直接基于该三维模型生成工程图纸，标注形位公差、粗糙度与技术要求，也可将其导入有限元分析环境，施加最高燃烧压力对应的爆发载荷与往复惯性力，校核杆身应力分布、螺栓拉伸余量与大头孔的变形量，为连杆的选材、热处理工艺制定与结构轻量化优化提供可靠的三维数据支撑。整套模型完整呈现了车用连杆从装配关系到配合边界的全部工程细节，没有遗漏轴瓦、衬套、紧固件等细小零件，能够满足教学演示、结构设计参考与维修装配指导等多场景的使用需求。
