木质弹簧衣夹夹持固定结构设计

　　日常晾衣、工件临时固定、物料分拣工位里，这类带扭转弹簧的木质衣夹是成本极低却可靠性经过长期验证的夹持元件，很多轻工装配线、面料裁切工位、实验室样件固定场景都会批量使用，它不需要额外动力，单手即可完成开合夹持，靠自身弹簧预紧力维持夹持状态，在无气源、无供电的户外晾晒、手工工位里适配性极强。

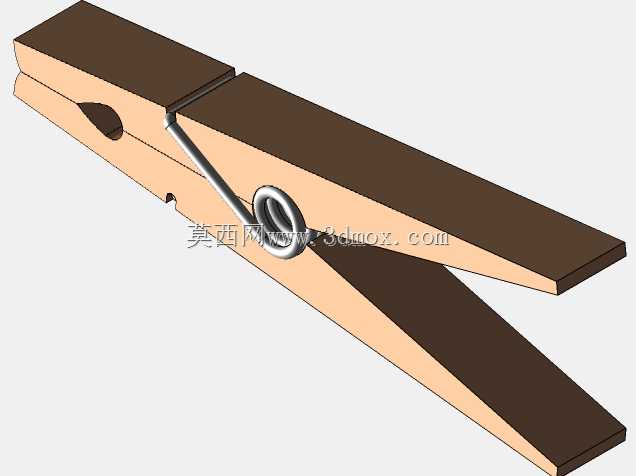

　　从结构拆解来看，整套夹持件由两片对称铣削成型的木质夹臂、一根一体式扭转弹簧组成，没有额外销轴、紧固件，零件总数仅三件，装配时直接将弹簧卡入两片夹臂的预设卡位即可完成组装，量产装配效率极高，完全适配自动化上料组装的产线节拍。夹臂采用长条楔形轮廓，夹持端做了贴合接触面的平直压合面，按压端为人手施力的尾段，中间交叉位置开设弹簧限位槽，弹簧的螺旋环套卡在两夹臂交叉的铰接点位，两根弹簧支脚分别抵靠在两片夹臂的内侧凹槽内，当人手捏合尾段时，夹臂绕弹簧螺旋中心做小角度转动，前端夹持面张开，松开外力后弹簧扭力驱动夹臂复位，对被夹持物件施加持续正压力。

　　建模过程中首先要确认夹臂的运动包络：夹臂全长控制在常规手持操作的适配区间，整体厚度兼顾木质材料的抗弯强度，两片夹臂交叉叠放后总厚度不超过弹簧螺旋环的轴向宽度，避免弹簧出现轴向窜动。夹臂内侧的弹簧抵靠槽不能直接做直角尖角，木质材料抗剪切强度弱，尖角位置在反复开合弯折时极易出现崩裂，槽位边缘要做小圆角过渡，槽深刚好容纳弹簧钢丝的径向截面，既不让弹簧在夹持受力时出现滑移脱槽，也不会因槽深过大削弱夹臂自身的截面强度。夹持工作面没有做额外齿纹，靠木质表面的摩擦系数即可提供足够摩擦力，夹持薄面料、纸张、软质塑料膜时不会压出齿痕，也不会勾坏织物纤维，针对需要夹持硬质工件的场景，也可在夹持面粘贴橡胶垫提升摩擦系数，结构本身的安装预留空间完全支持这类改装。

　　设计时的核心校核点在弹簧的扭力匹配：扭力过小，夹持厚织物、多件叠放物料时容易松脱滑落；扭力过大，单手捏合需要的按压力过高，长时间批量使用会造成操作人员手指疲劳。弹簧钢丝的直径、螺旋环的圈数、支脚的张开角度都要和夹臂的开合行程匹配，夹臂最大张开角度控制在三十度以内，这个行程下既可以轻松塞入常规厚度的晾晒衣物、工位样件，弹簧的形变角度也处于材料的弹性屈服极限以内，经过数万次反复开合也不会出现弹力衰减。夹臂的木质轮廓在铰接位置做了局部减薄，两片夹臂叠合转动时不会出现运动干涉，转动支点完全由弹簧的螺旋环约束，不需要额外加工销轴孔，既减少了木加工的钻孔工序，也避免了木质孔位长期磨损后出现间隙松动的问题。

　　实际场景里这类夹持件除了家用晾晒，在喷涂工位可以用来夹持待喷涂的小型工件挂在悬挂线上，印刷工位用来固定印张边角，花艺工位用来固定花材和包装材料，农林场景里甚至可以用来夹紧嫁接苗木的接合位置，不同场景下只需要调整夹臂长度、弹簧扭力两个核心参数，基础的夹臂交叉铰接、弹簧内置的结构逻辑完全通用。建模时要把两片夹臂的转动自由度按照实际装配关系设置，模拟捏合开合全程的运动轨迹，检查夹臂所有接触面在转动过程中没有卡滞，弹簧支脚在最大开合角度下不会从槽位中脱出，夹臂前端的夹持面在闭合状态下保持完全贴合，不会出现局部缝隙导致夹持受力偏载。木质夹臂的外缘全部做倒钝处理，没有外露毛刺，手持操作时不会划伤皮肤，弹簧的两个端头做弯折收边，完全藏在夹臂的凹槽内部，使用过程中不会勾挂衣物或者划伤操作人员。
