6S现场管线敷设用卡扣式管道固定支架

　　这款卡扣式管道固定件，最初是为车间6S现场整理阶段的外露管线归置需求开发的，在电子组装车间、弱电布线井、自动化产线侧边走线槽区域都能见到同类结构的实际应用。日常产线运维里，压缩空气软管、信号通讯线缆、小型气动管路如果直接散落在地面或设备台面上，既容易被过往周转车碾压破损，也不符合车间目视化管理的走线要求，这类半包式托卡支架就是用来把成束管线抬离安装基面，完成规整固定的基础五金件。

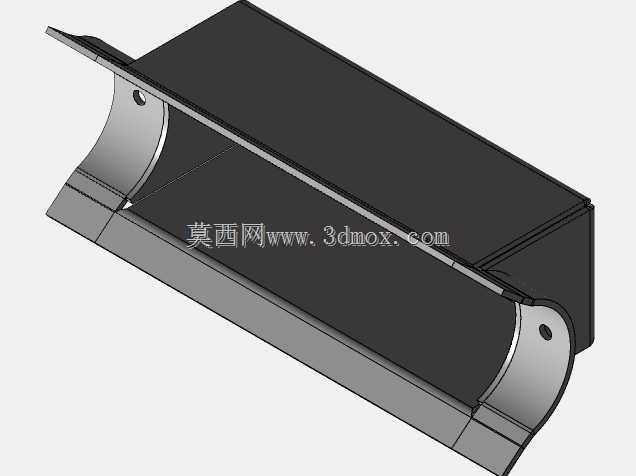

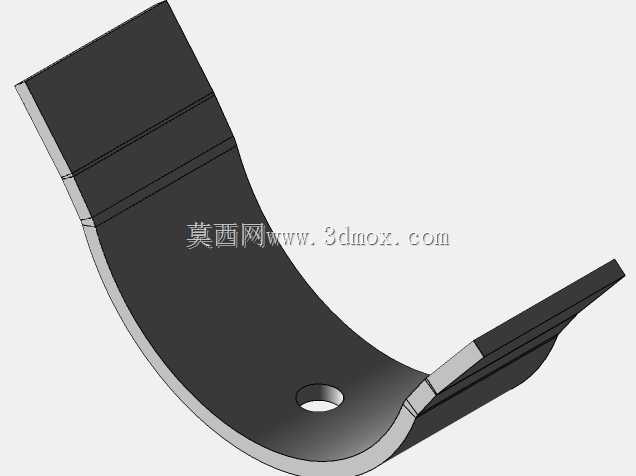

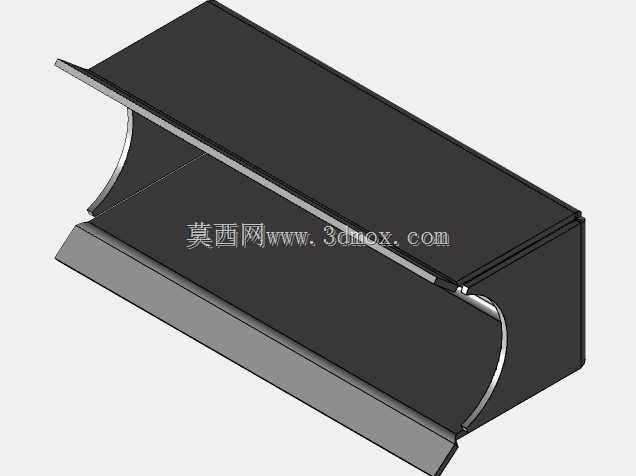

　　从结构形态来看，零件采用薄钣金折弯成型，主体下半段是半圆弧托槽，弧度和常规外径的圆形管线外圆匹配，管线落进槽内后不会出现局部点接触压伤管壁的问题；上半段延伸出一块平直盖板，盖板两侧带翻边压合结构，扣合后可以把整束管线完全约束在槽腔内部，避免设备运行振动时管线从托槽内蹦出。支架两端的圆弧封板上预制了安装通孔，孔位中心和托槽圆弧同轴，现场施工时可以直接穿自攻螺丝或者膨胀螺栓，把整件支架锁附在墙面、设备机架立面、铝型材走线立柱上，不需要额外焊接或者定制转接座。

　　设计阶段最先敲定的是托槽的包容半径，现场摸排的时候统计了车间内常用的气动管、穿线管的外径区间，把圆弧内径取在常用管线外径的中上档位，既可以单根承托大口径硬管，也可以同时容纳3到4根并排布设的细信号线，槽内预留的间隙还能允许管线在温度变化时产生微量轴向窜动，不会把管壁卡得过死。盖板的翻边折弯角度做了轻微的过盈设计，徒手把盖板向下压合时，翻边会卡在托槽侧边的折边棱上，不需要额外加装卡扣零件就能实现预固定，后期需要增减管线的时候，用平口螺丝刀轻撬翻边就能打开盖板，运维拆装效率比传统分体式管夹高很多。

　　安装边界方面，支架整体沿管线走向的长度覆盖了常规管夹支撑间距的要求，薄钣金的料厚选取兼顾了刚性和折弯工艺性，两端安装孔的孔距留足了扳手操作空间，锁附螺丝的时候不会和侧面的圆弧槽发生干涉。如果是安装在喷涂墙面，支架底面和墙面完全贴合，锁紧紧固件后不会出现翘边；如果是固定在铝型材机架上，也可以配合T型螺栓直接穿入安装孔，不需要在型材上额外打孔。

　　实际布线作业里，这类支架通常每隔一段等距排布，成排安装后管线会形成一条平直的布设路径，目视化效果整齐，日常巡检的时候也能直接观察到每一段管线的外皮老化情况，不用翻找散落的线束。和市面上常见的全封闭式金属线槽相比，这款开口卡扣支架的散热条件更好，通讯线缆长时间带载工作时产生的热量可以直接从槽侧缝隙散出，不会在封闭腔体内积热；和塑料扎带固定方式相比，钣金支架的抗老化能力更强，车间内有少量切削液飞溅、紫外线照射的区域也不会出现脆断脱落的问题。

　　建模过程中所有折弯内角都匹配了钣金车间常用的折弯下模R角，展开后的平板轮廓没有出现工艺缺口冲突，导入加工环境后可以直接输出折弯工序图，不需要二次修改工艺结构。两端封板上的安装孔做了沉位适配，螺丝头锁入后不会突出封板外表面，避免搬运物料时刮蹭到管线或者作业人员。整体结构没有复杂的焊接工序，所有连接位置都是折弯一体成型，批量加工的时候成本可控，非常适合产线6S改造阶段大批量布设使用。
