多工位料盘自动换碟上料机架结构

　　该换碟设备主要面向小型盘状物料的连续供给场景，常见于电子辅料、标签带、绝缘片、薄膜卷料或类似带状工件的装配、检测、贴附工序。设备将多组料盘、导向轮、张紧机构、直线推送单元和接料箱体集成在同一立式机架上，目的是在单盘物料耗尽后缩短人工更换时间，并使料带路径、张力控制和末端取料位置保持稳定。

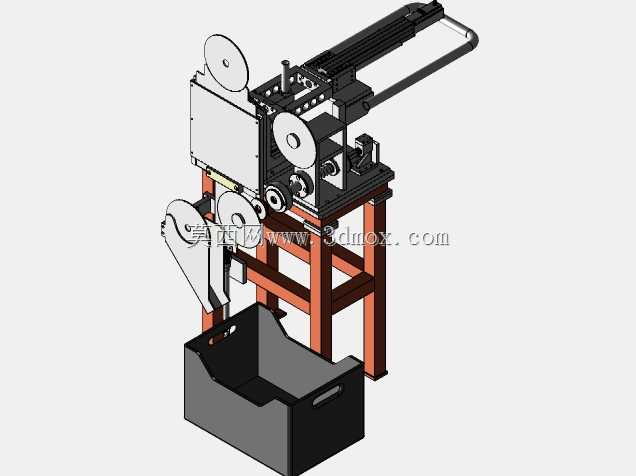

　　从整机布置看，下部采用方管焊接框架，四根立柱与横向撑杆形成稳定支撑，框架上方承载换碟执行机构，前方设置敞开式接料箱。接料箱用于收集剥离后的废料、裁切后的载体或不合格小件，箱体前缘留有取放空间，侧壁设置手孔，便于操作人员在不停机或短停状态下清理。机架高度需要结合操作人员视线、维护空间以及产线接驳高度确定，底部应保留调平脚垫或固定孔，避免高速送料时产生晃动。

　　料盘部分采用多轴并列布局，不同盘位可装载同规格备用料卷，也可根据工艺需要放置不同物料。每个盘位附近配置导向辊、限位挡边和过渡轮，料带从盘卷引出后经过转向、压合和检测位置，再进入末端执行区。设计时需要重点控制料带的包角与折弯半径，包角过小会造成薄膜起皱、标签翘边或薄带拉伸；导向轮间距过大则会引起料带抖动，因此在转向密集区域应增加小直径惰轮，并保证轮系轴线平行。

　　设备上部的长条形直线模组承担换碟或推送动作，模组沿水平方向布置，末端连接执行件。其运动行程不仅要覆盖工作盘位与备用盘位之间的距离，还要预留抓取、让位和安全缓冲距离。选型时不能只按理论中心距计算，应将滑块长度、感应开关触发行程、机械限位位置以及末端夹爪轮廓一并纳入边界校核。若模组靠近设备外轮廓，还需检查维护门打开、料盘吊装和人员通行时是否发生干涉。

　　张力控制是这类盘料设备稳定运行的关键。料卷直径会随着消耗逐渐减小，若采用恒定阻尼，料带松紧状态会持续变化。结构上可通过阻尼器、摩擦制动轮或摆杆张紧组件提供可变阻力，使料带在高速牵引和瞬时停止时都不松脱。张紧摆臂的摆动范围应在三维布局中单独检查，避免其在最大卷径和最小卷径两种极限状态下触碰机架横梁或相邻导向轮。

　　换碟动作的实现依赖盘位定位与执行机构协同。备用盘位需要有明确的机械止口，料盘装入后依靠中心轴、锁紧螺母或快拆压盖限制轴向窜动。盘片材料较薄时，压紧力不宜过大，否则会造成盘片变形并增大转动阻力；压紧力过小则可能在高速启停时产生偏移。较合理的方式是采用锥面定位加平面压盖，使径向对中和轴向固定分开处理，同时在盘位旁设置防呆标识，减少错装。

　　机架上部钣金护板用于遮挡传动区域，并为传感器、走线槽和安装螺钉提供固定面。护板不宜完全封死，因为料带穿引属于高频维护动作，应在料带经过的位置设置可开启小门或透明观察窗。观察窗位置要对应张紧臂、接头检测点和料带汇合区，使操作人员无需拆罩即可判断断料、跑偏或卷径异常。

　　接料箱与主机之间保留落料间隙，废料依靠重力或末端吹离装置进入箱内。若工件较轻，仅靠重力可能贴附在导轨或刀具附近，结构设计时应在落料点附近预留吹气阀安装位，并避免箱体开口被机架立柱遮挡。箱体容积应按单次班产量估算，开口边缘做圆角或折边处理，既增强薄板刚度，也减少操作人员清理时划伤风险。

　　安装边界方面，设备后侧需要预留料盘更换和电机检修空间，左右两侧应保证直线模组维护工具能够直线进入，前方接料箱抽出方向不能与传送带、作业台或人员通道冲突。整机地脚受力集中在框架四角，台面以上又有较长的水平执行机构，因此地脚调平后应复核框架对角线和模组安装基准面，防止支撑平台扭曲导致滑块阻力增大。

　　建模时可按机架焊接件、盘卷安装组件、导向张紧组件、直线推送组件、护罩和接料箱分层次建立。焊接框架采用型材骨架表达真实截面，轮系保留轴承位、轴肩和紧固件，直线模组需体现滑块、导轨、感应片和限位块。这样在干涉检查时，不仅能看到外形占位，还能验证料带穿引路径、盘片拆装轨迹以及维护操作空间，为后续加工出图和外购件选型提供直接依据。
