奶牛养殖限位固定颈部夹钳结构

　　该套颈部夹钳主要服务于规模化奶牛舍的固定栏位作业，在挤奶前站位、防疫注射、体况评分、修蹄配合、人工授精以及日常兽医检查等场景中承担牛只颈部限位功能。结构整体采用栏架一体化思路，将自锁式颈夹与牛舍卧床上方的横向支撑管整合，牛只采食时将头部伸入两根竖向挡杆之间，上方摆杆机构可随牛头前伸动作触发落锁，把颈部活动范围限制在窄幅区间内，既避免牛只后退脱离工位，又不会过度压迫气管与颈静脉。

　　从现场布置角度看，这类颈夹通常成排安装在采食通道一侧，单组夹钳对应一个牛位，整体框架由矩形钢管焊接而成，竖向主立柱承担牛只冲撞与侧向晃动载荷，底部横杆通过地脚螺栓或预埋件固定在混凝土地坪上，顶部横管则与舍内桁架立柱拉结，保证整排颈夹在牛只躁动时不会出现整体倾覆。建模时需要重点核对栏位中心距，常规成乳牛颈夹的单牛位宽度控制在合理区间，过窄会挤压牛肩影响采食姿态，过宽则失去限位意义，相邻夹钳共用中间立柱以减少管材用量。

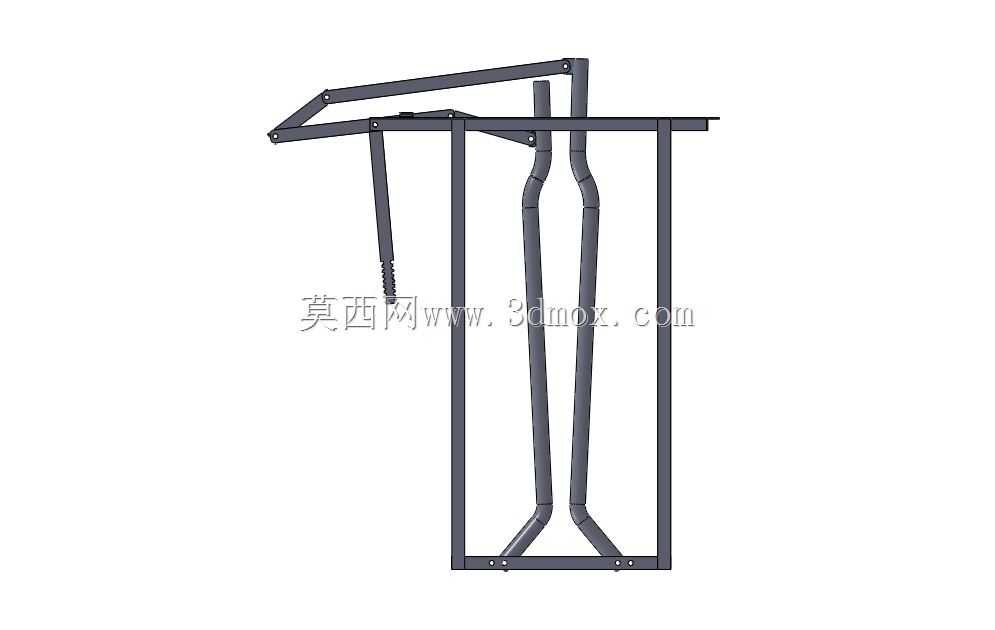

　　夹钳的活动部分采用多连杆摆臂结构，上部长臂绕顶部转轴翻转，触发端延伸至牛只颈侧位置，当牛头向前推送时带动摆臂抬起，越过死点后靠自重与扭簧辅助下落完成自锁；解锁端集中在采食通道一侧，饲养员可沿通道逐位扳动解锁手柄批量放牛头，也可单独操作处理异常卡位的牛只。两根仿形竖向夹杆在颈部高度做了内收曲线，下段向外微张，贴合奶牛颈下到胸前的轮廓过渡，避免直杆在牛只低头采食时卡压肩部，曲线拐点位置需要避开颈动脉体表投影区，防止长期摩擦造成皮肤损伤。

　　材料选型上主体承载件普遍采用热镀锌钢管，焊缝处做清渣后补锌处理，适应牛舍高湿、氨气挥发以及频繁冲洗的腐蚀环境；活动铰接点采用不锈钢销轴配合耐磨衬套，销轴端部开口销限位，保证长期摆动下不出现径向窜动。建模过程中所有转动副都要预留合理间隙，摆臂与固定横管之间保留摆动余量，防止镀锌层厚度累积造成机构卡死；夹杆内侧可加装橡胶护条，对应模型中以薄件贴合在钢管内侧，缓冲牛只颈部瞬间冲撞。

　　安装边界方面，整组夹钳的高度依据成年奶牛肩高设定，顶部横管高度需保证牛只自然抬头时不碰下颌，底部横杆离地高度要避开牛蹄前踩范围，横向框架外伸段与采食栏挡料板之间留出牛头穿过的开口尺寸。自锁机构的触发力需要在模型运动校核中反复调整：摆臂扭簧力矩过大会导致牛只轻推不触发、无法落锁，力矩过小则易被牛只甩头误开，工程上通常让锁止点略过连杆死点，依靠机构几何自锁而非单纯弹簧力保持锁紧，这样即便弹簧失效牛只也难以自行后退脱开。

　　此外框架后侧的两根平行竖管构成牛只头部两侧的防护边界，上端与顶部横管焊接、下端汇入底框，形成封闭的矩形受力回路，牛只前冲时冲击力通过竖管直接传递到地脚，摆臂机构仅承受颈部侧向分力，受力路径清晰。整套装夹结构在三维建模中按实际管材规格拉伸成型，铰接轴、开口销、连接螺栓均按标准件建模装配，可直接用于栏架预制下料与现场安装排布校核。
