应急简易气动呼吸辅助装置结构

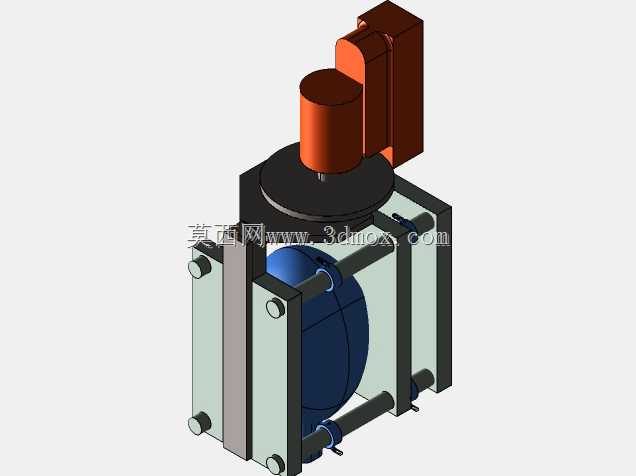

　　这套结构面向突发公共卫生事件下常规呼吸支持设备短缺的极端场景，核心定位是利用车间通用加工条件、标准气动元件与易得材料快速搭建的临时通气辅助装置，仅作为专业医疗设备无法及时到位时的应急过渡方案，不能替代合规医用呼吸机的临床使用。装置整体采用框架式立式布局，底部以四根横向光轴配合锁紧螺母构成矩形支撑底座，四根立式导柱沿底座四角垂直布置，顶部承载电机与挤压执行机构，框架中部悬空固定蓝色柔性通气囊，整体外廓尺寸控制在小型工作台可容纳范围内，底座横向跨距约为成人肩宽的二分之一，纵向深度略大于标准急救转运床侧栏间距，无需额外预埋基础，可直接放置在治疗车、床旁台面或临时救治点的平整台面上，框架底部的可调支脚能够补偿台面不平带来的晃动，也可通过扎带或快速夹将底座固定在床架栏杆上，避免运行过程中整机移位。

　　装置的动力输入由顶部立式布置的驱动单元提供，红色圆柱部分为驱动电机，旁侧棕色矩形壳体为减速与传动组件，电机输出轴向下连接黑色回转圆盘，圆盘端面偏心位置铰接压杆，将连续回转运动转化为压头的周期性上下往复动作；压头下行时对框架中部的蓝色柔性气囊形成规律挤压，气囊内部储存的含氧气体经输出管路单向输送至患者呼吸回路，压头上行时气囊在自身弹性作用下复位，进气侧单向阀开启，新鲜气体重新充入气囊，由此形成连续的间歇正压通气循环。挤压行程末端的限位结构由四个对称布置的立式气缸承担，气缸缸体固定在框架四角，活塞杆端部连接可调式夹钳，夹钳夹持位置对应气囊膨胀后的最大外轮廓，通过调整活塞杆伸出长度，可以硬性限制气囊被挤压后的最小容积，也就直接限定了单次送气的潮气量范围，避免因压头行程过大、送气量过高造成患者气道损伤。

　　送气压力控制由供气支路上的压力调节阀完成，阀件集成在气囊进气端管路中，可根据患者气道耐受情况手动设定上限压力，当回路内压力超过设定值时，阀件自动溢流卸荷，保证输出压力始终处于安全区间。气囊采用椭球形柔性薄壁结构，形态适配框架内部的安装空间，相比规则圆柱形囊体，椭球轮廓在受压时容积变化曲线更平缓，送气流速上升过程更接近正弦波形，能够减少送气初期的冲击感；囊体两端通过快装卡箍分别与进气阀座、出气阀座连接，拆卸更换无需专用工具，便于在连续使用场景下快速清洁或替换囊体。

　　从结构设计思路来看，整套装置没有采用医用呼吸机常用的精密涡轮、比例阀与复杂电子控制模块，所有受力构件均为机械加工领域常见的板件、光轴、标准气缸与紧固件，框架侧板采用透明板材制作，运行过程中可以直接观察气囊的收缩膨胀状态，无需额外配置位移传感器即可直观判断设备是否正常工作；驱动电机的转速可通过常规调速器连续调节，转速变化直接改变压头往复频率，对应调整患者每分钟的通气次数，适配不同年龄、不同病情患者的呼吸频率需求。安装边界方面，顶部驱动组件的重量集中在整机上部，框架四角的立式导柱同时承担导向与配重支撑作用，底座光轴向外伸出的长度预留了管路、阀件的安装空间，外接供氧管路、出气呼吸管路均从框架侧部引出，不会与压头运动轨迹发生干涉；装置所有运动部件均布置在框架内侧或顶部护罩范围内，侧面无外伸的摆动构件，床旁放置时不会触碰医护人员或周边监护设备，整机高度适配床旁操作视线，医护人员站立即可完成转速调整、压力设定与夹钳位置调节。

　　在实际应急救治场景中，该装置可在缺乏专业生产设备的临时加工车间内快速完成制作与装配，所有金属构件可通过常规锯切、钻孔、焊接工序完成，非金属板材与囊体可采用快速成型或本地易得的医用级柔性材料制作，能够在短时间内形成批量供给能力，补充专业呼吸机的产能缺口；结构中所有与气体接触的部件均预留了消毒处理的操作空间，囊体、管路与阀件可独立拆卸，满足重复使用场景下的清洁消毒要求。
