商用健身房史密斯深蹲力量训练架

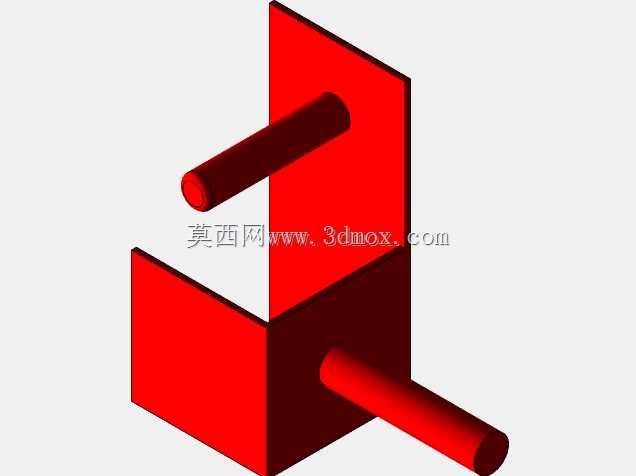

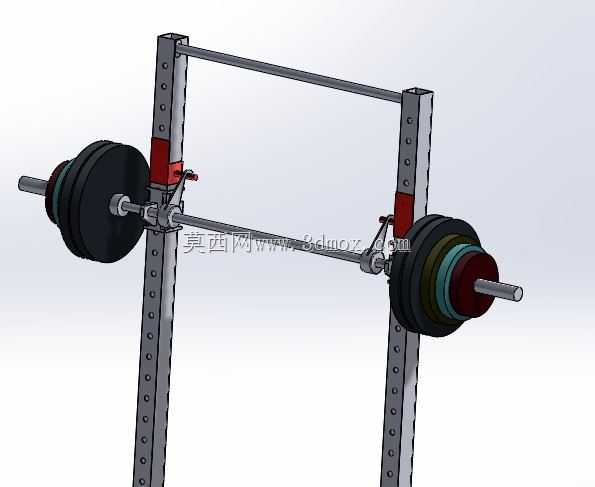

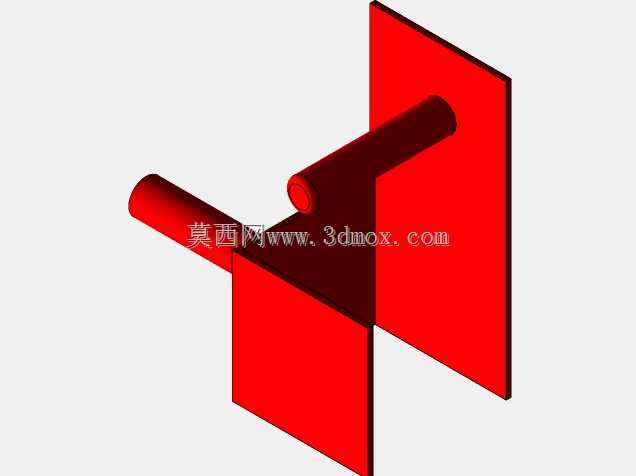

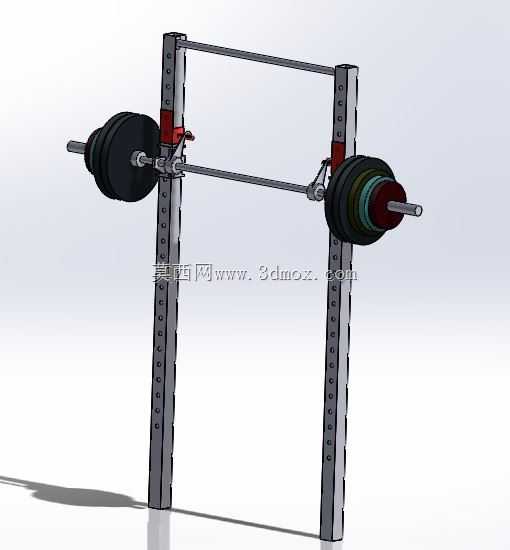

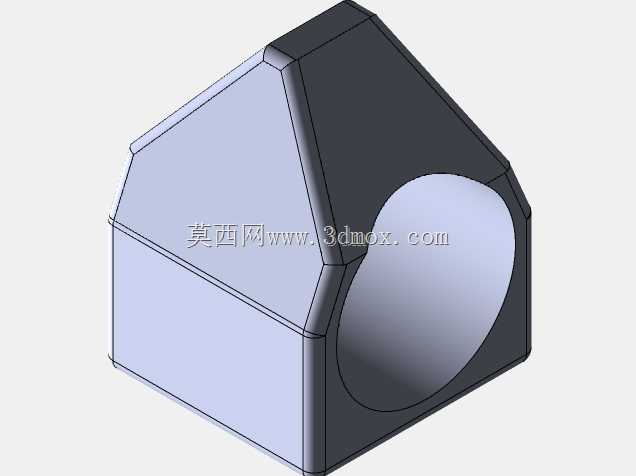

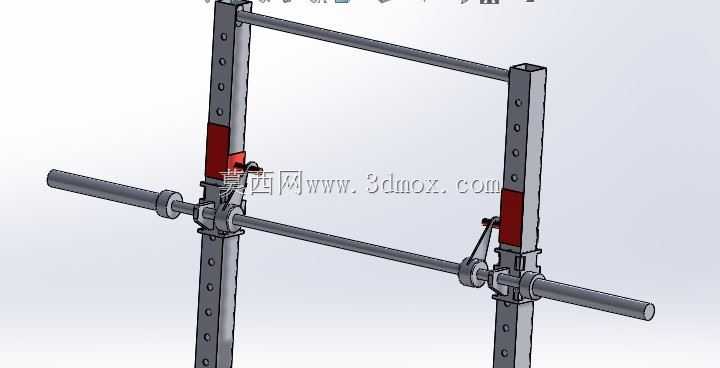

　　这套力量训练器械的三维结构完整还原了商用健身房里最常用的史密斯深蹲架形态，两根竖直主立柱采用厚壁矩形方管焊接成型，立柱正面沿竖直方向等距加工出一排定位插孔，插孔间距统一控制在50毫米，用来匹配安全挂钩与杠铃起始支撑位的多档位调节需求，立柱内侧预留的直线导向槽全程约束杠铃杆的运动轨迹，让杆体只能沿固定竖直路径上下滑移，避免自由深蹲过程中杠铃前后晃动带来的失控风险。

　　从实际场馆布置的边界条件来看，整架设备的落地占用宽度约1.2米，纵深方向从立柱前侧到后侧配重预留区总长度约2.1米，整机竖直高度接近2.2米，安装时需要在架体左右两侧各留出至少0.6米的人员操作空间，架体前方预留1.5米以上的进出与站位区域，地面要求做水平硬化处理，立柱底部的法兰安装板可以通过膨胀螺栓直接固定在混凝土地面上，防止大重量训练时架体出现侧向滑移。

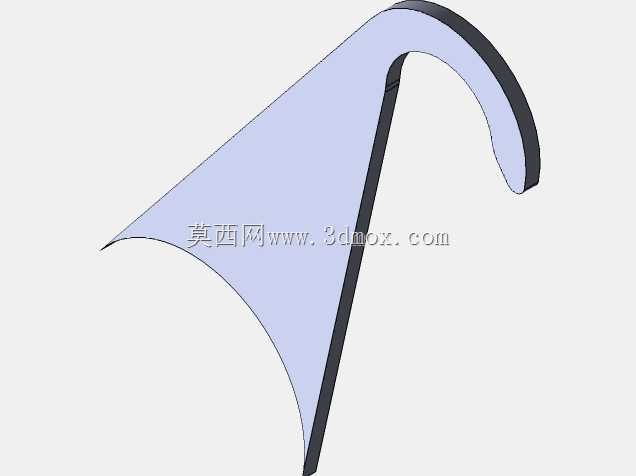

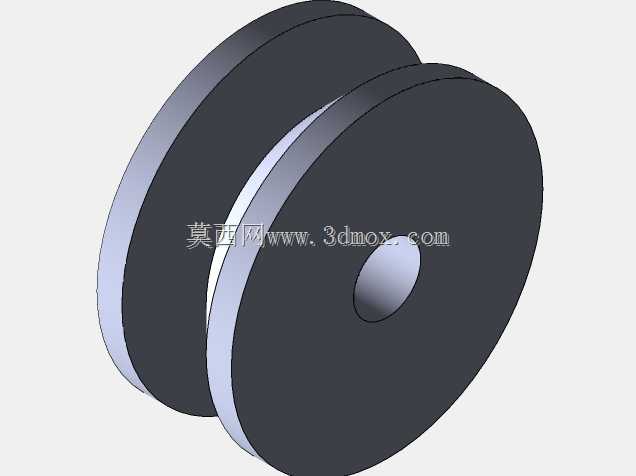

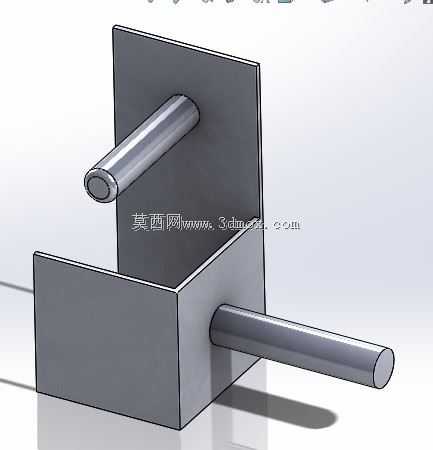

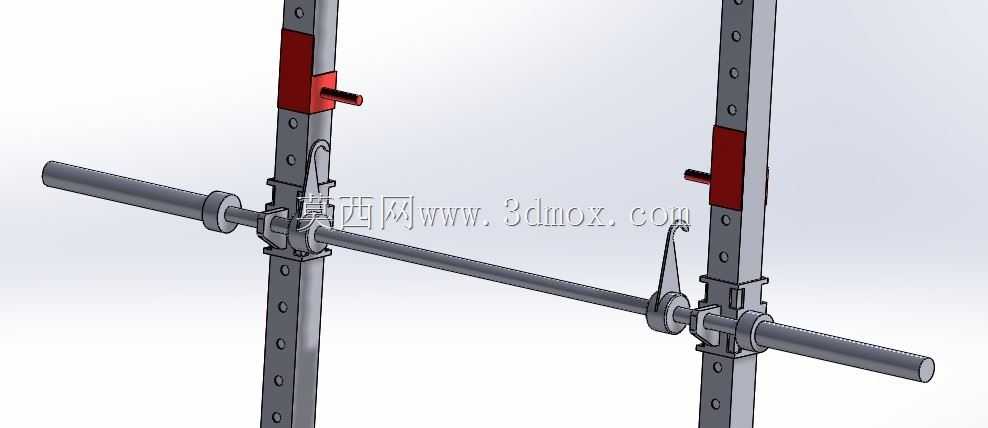

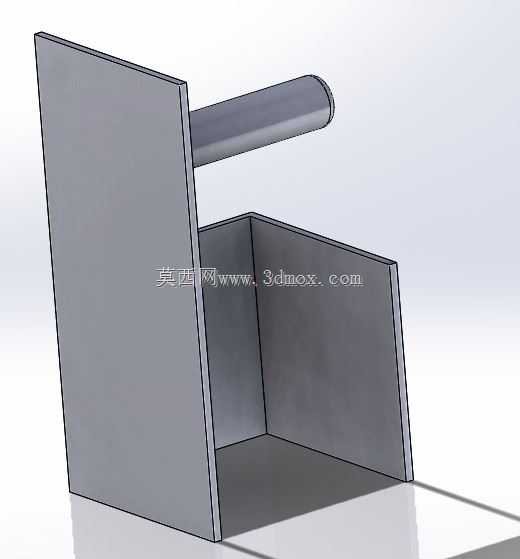

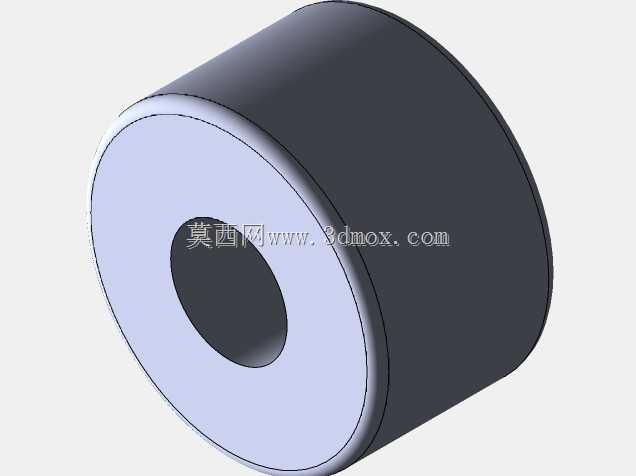

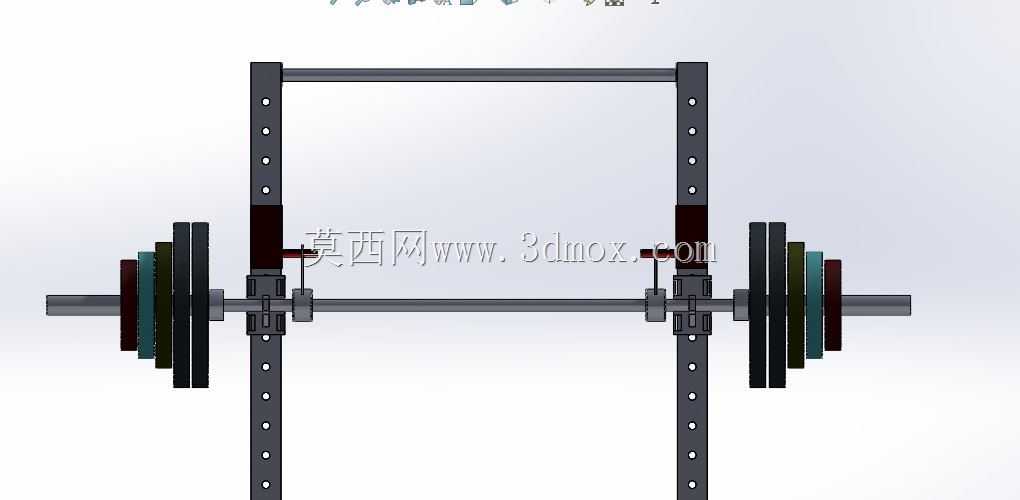

　　器械配套的杠铃杆两端搭载多片不同厚度的橡胶包覆配重片，配重片中心孔与杆端轴径采用间隙配合，拆装更换配重时可以直接沿杆端滑入滑出，杆体两端的限位挡圈能够锁定配重片的轴向位置，避免训练过程中片体窜动脱落。和传统自由深蹲架不同，这套史密斯架的杠铃滑座通过卡接结构卡在立柱导向轨上，滑座侧面设置的快拆安全锁销可以在任意高度卡入立柱的定位孔，训练者如果在蹲起过程中力竭，只需要轻微转动杆体就能让锁销自动挂入就近的插孔，瞬间承接杠铃全部重量，不需要额外旁人全程保护也能完成大重量腿训。

　　设计阶段首先考量的是不同身高训练者的使用适配性，立柱上从距地面40厘米到180厘米的区间全部布置定位孔，既可以满足低位置位的卧推、俯身划船训练高度需求，也能适配身高超过1.9米使用者做站姿肩推时的杆体起始高度。两根立柱之间的净间距设置为1.1米，刚好适配标准2.2米长度奥杆的滑移行程，同时不会让架体整体宽度过大浪费场馆面积。立柱中段粘贴的红色警示标识区域对应安全挂钩的常用工作区间，提醒使用者在这个高度范围内锁止机构的承接可靠性最高。

　　这类设备在商用健身场馆、工作室、单位职工健身房以及家庭私人训练区都有广泛部署，除了核心的深蹲训练动作之外，依托固定轨迹的特性还可以完成史密斯卧推、站姿提踵、箭步蹲、俯身硬拉、反向挺身等十几种训练动作，对新手训练者十分友好，固定轨迹能够帮助使用者快速建立正确的动作发力模式，减少腰部、膝关节因动作变形产生的运动损伤。结构建模过程中所有方管的壁厚、安装孔位、滑座配合间隙都按照实际钣金折弯与机加工工艺设定，配重片的叠放顺序、杆体的台阶轴尺寸也完全参照市面通用健身器材的通用规格，后续可以直接基于该三维结构导出工程图，完成钣金下料、焊接工装设计以及零部件的外协加工，不需要再对配合尺寸做二次修正。架体顶部的横向连接方管将两根立柱顶端刚性连为整体，大幅提升整个框架的抗扭刚度，即使在单侧偏载受力的情况下，立柱也不会出现向外张开的变形，长期承受大重量冲击载荷也能保持结构尺寸稳定。
