防疫通道消毒剂间集成舱体结构

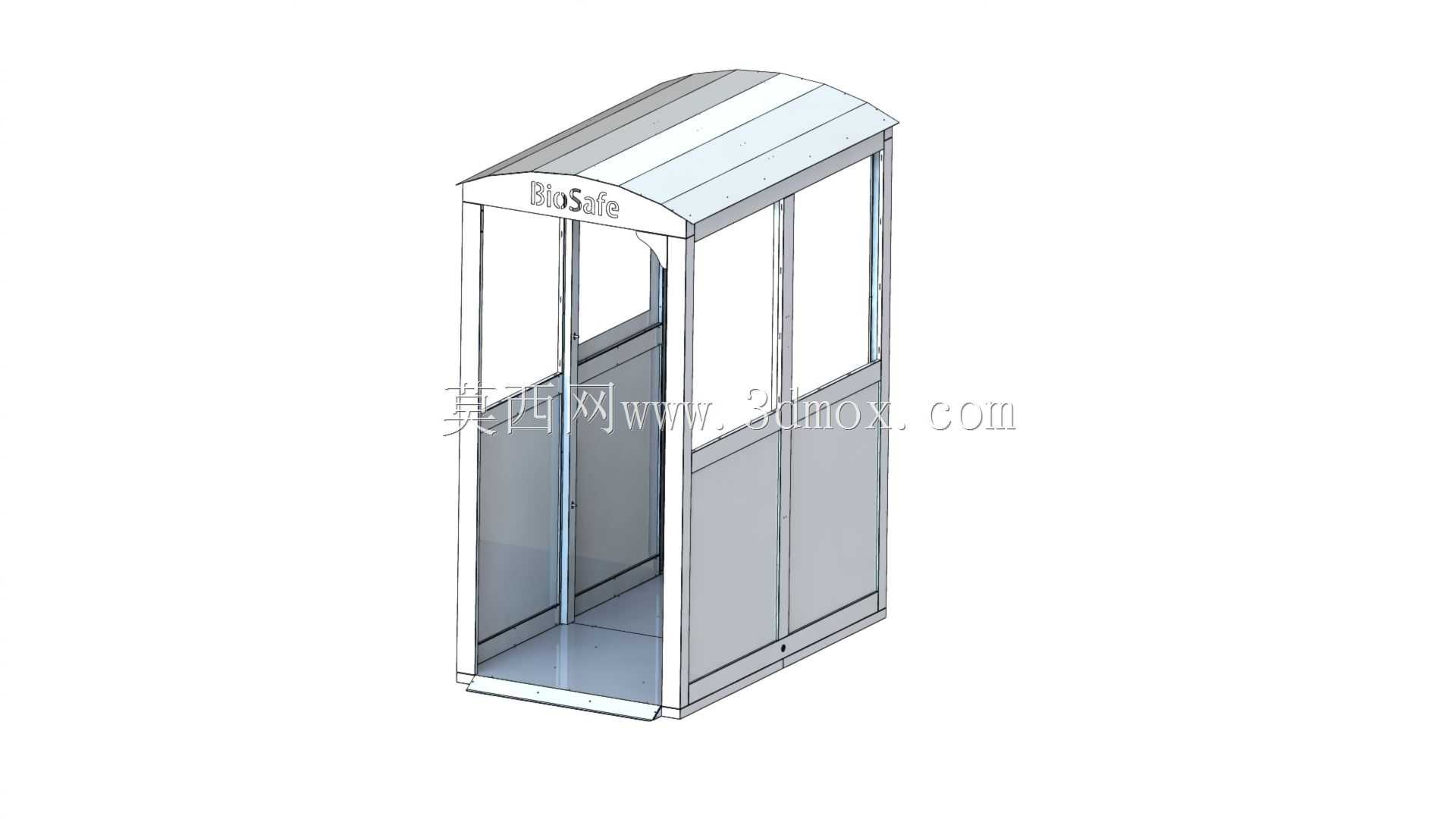

　　这套消毒剂间三维结构面向厂区入口、医院预检通道、实验室缓冲间、冷链装卸区以及人员密集场所的临时防疫管控场景，核心作用是在人员或小件物料通过封闭通道时，完成雾化消毒剂的均匀喷洒、滞留接触与基础导流，减少人工手持消杀带来的覆盖盲区。舱体采用封闭式钣金框架思路，外侧由立柱、顶板、侧板和底部围护板拼合，内部预留喷雾管路、喷嘴安装位、电气控制区和检修空间，整体不是单一房间模型，而是把消杀功能、通行功能和设备承载功能整合在一个可落地布置的独立单元中。

　　从现场布置看，设备优先放置在平整硬化地面上，入口与出口应保持直线通行，避免人员在雾化区内转身或停留拥挤。舱体周边需要预留维护距离，尤其是侧门和控制箱位置，不能紧贴墙体；若用于冷链或潮湿环境，底部应设置挡水沿和排水接口，地面坡度需导向集水点，防止消毒液在舱内积存。模型中舱体轮廓方正，框架边界清晰，结构工程师在排布时可先依据通行人数确定通道宽度，再校核喷嘴喷射角度与舱内净高的关系，使雾流能够覆盖肩部、鞋面和随身工具表面，同时避免消毒剂直接大量喷向人脸。

　　功能设计上，消毒剂间并不只是一个封闭外壳。顶部和侧部的喷嘴布置需要形成交叉雾场，管路沿框架内腔走线，既减少外露管被碰撞的风险，也便于后期更换快接接头。控制元件可集中在侧边柜内，柜体与通行区隔开，维护人员不必进入潮湿雾化区即可检查泵阀、液位和接线。舱门区域应考虑人员误入、连续通行和紧急离开三种状态，门体开启方向不能遮挡疏散路径；若配置自动感应，传感器安装高度要兼顾成人通行与推车通过，避免误触发或漏触发。

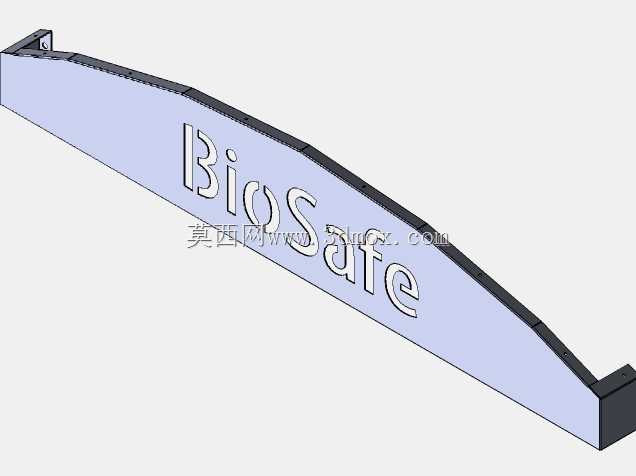

　　结构建模时，框架部分以矩形钢管或折弯钣金件作为主承载，外板采用可拆卸连接，便于运输时分段进场、现场拼装。顶板需承受管路、喷嘴和少量检修载荷，跨距较大时应增加内衬梁，不能只靠薄板蒙皮保证刚度。侧板与框架之间预留密封胶条槽，门缝、管线穿孔和底板拼接处都要做防渗漏处理；消毒剂具有一定腐蚀性，材料选择和表面处理要结合常用含氯、过氧化物类液体的兼容要求，焊缝和螺钉位置尤其要避免积液。

　　安装边界方面，舱体就位后需要核对入口中心线与现场警戒线、导流护栏的衔接，外部管线接口宜集中在一侧，包含供液、补液、排水和电缆通道。底部若设置地脚固定，应避开排水槽和可掀开检修板；若采用移动式方案，则要评估脚轮或底座配重，保证人员推门和通风时舱体不晃动。对于需要与门禁、体温检测或闸机联动的场景，模型侧边应预留传感器支架和控制盒安装面，外部设备走线可通过框架立柱内腔进入柜内，减少明线。

　　实际工程中，雾化效果与舱内气流关系密切。完全封闭虽然能提高消毒剂滞留时间，但也要考虑人员通过后的雾气外溢和通风复位，设计时可在顶部或端部预留排风接口，使消杀周期结束后雾滴能够有序排出。喷嘴选型不能只看流量，还要结合雾滴粒径、喷射锥角和管路压力；同一供液管路上的喷嘴应尽量保持压力一致，远端喷嘴压力不足会造成通道末端覆盖薄弱。液位观察、加液口和防溢流结构应布置在便于操作的位置，加液高度不宜过高，避免日常维护时搬运负担过大。

　　从三维建模表达来看，该结构把舱体骨架、围护板、门体、内部喷雾组件和侧边控制区域分层建立，能够直接用于方案评审、干涉检查和加工拆图。设计人员可在模型中继续补充风机、泵、储液桶、传感器和密封件，也可根据场地宽度调整舱段长度。需要注意的是，消杀舱属于与人流安全相关的设备，结构尺寸、通风、排水、防腐和电气防护必须协同考虑，不能只追求外观封闭；在模型阶段把通行净宽、检修开口、管路走向和固定点全部明确，后续现场安装才会减少返工。
