内啮合星型止动棘轮参数化结构

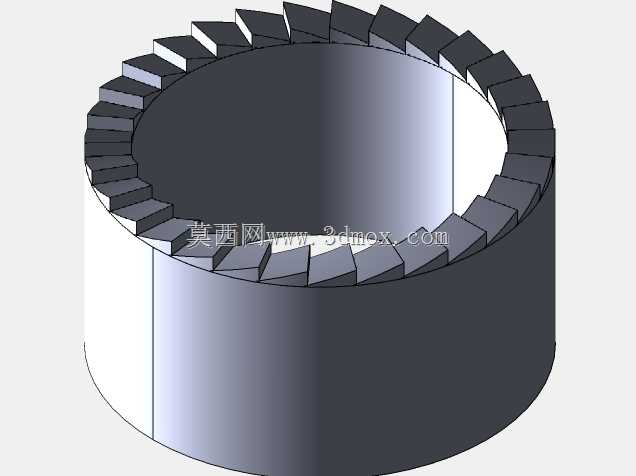

　　该零件属于单向止动与间歇传动场景中常用的内齿圈式棘轮，整体采用短圆筒基体加端面均布楔形齿的结构形式。齿形布置在圆筒上端的环形端面上，沿圆周连续排列，每个齿块具有明确的承载斜面和锁止侧面，能够与配套棘爪形成单向啮合。实际设备中，这类结构常见于手动工具的防反转机构、小型卷扬装置的止退组件、分度夹具的步进定位单元，以及需要限制回转方向的传动盒体内部。

　　从功能上看，棘轮本体并不单独完成运动传递，而是与弹簧加载的棘爪、转轴、支承座和复位元件配合使用。正向转动时，棘爪沿齿背斜面滑过，齿面依次抬升并落下，形成断续的咔哒动作；反向受力时，棘爪卡入相邻齿间的陡侧面，圆筒不能继续反转，从而把负载保持在当前位置。由于齿形位于内圈环形区域，外缘保留完整圆柱面，安装时可直接将外圆作为定位基准，压入壳体、套筒或工装座孔中，也可通过外圈增加紧定螺钉、焊接衬套或端盖压紧的方式固定。

　　建模时先确定圆筒的外径、内径、高度和壁厚，再在端面上建立单个楔形齿的轮廓。齿块不是简单矩形凸起，而是沿周向具有倾斜侧面，径向内侧与内孔边界保留过渡区域，外侧与圆筒外壁衔接。通过圆周阵列生成整圈齿后，对齿根与筒体交接处进行合并，避免出现独立薄片或零厚度几何。参数化设计的重点在于把齿数、齿宽、齿高、楔角、内孔直径、外圆直径和筒体高度设为可调整变量，后续只要改变齿数或齿形角度，就能快速派生不同承载等级和分度角度的版本。

　　结构选型时需要重点关注啮合边界。棘爪回转中心应布置在齿圈有效径向宽度范围内，爪尖接触点不宜过分靠近内孔边缘，否则齿根受力臂过长，容易在冲击载荷下产生崩齿；也不宜贴紧外圆侧壁，否则棘爪摆动空间不足，滑入和退出齿槽时会发生干涉。齿面的陡侧面承担反向锁止力，角度应保证棘爪在受载后具有自锁趋势，而齿背斜面则负责控制越过齿顶时的抬升量。斜面过陡会造成手动操作阻力增大，过缓又会降低反向止动可靠性，因此需要结合棘爪弹簧力和摩擦系数综合确定。

　　外形尺寸方面，圆筒高度既要满足齿块成型和压装接触面积，也要控制整体轴向占用。对于安装在薄型工具手柄或紧凑传动盒内的方案，筒体下端可作为轴承配合面或与轴套同轴布置；内孔则根据穿过轴、容纳芯轴或避让其他零件来设定。若该棘轮需要随轴转动，可在内孔增加键槽、扁位或花键；若作为固定齿圈使用，则外圆与座孔采用过渡配合，并通过端盖限制轴向窜动。

　　工程应用中，这类棘轮承受的往往不是连续稳定载荷，而是瞬时冲击和反复咬合。齿根圆角不能省略，尤其在陡侧面与环形端面交接处，应保留可加工的小圆弧，以降低应力集中。齿顶区域可根据加工方式做轻微倒角，粉末冶金、注塑或精铸件还需补充拔模斜度；若采用机加工方式制造，楔形齿可通过三轴铣削完成，齿面粗糙度和齿距一致性会直接影响棘爪落位稳定性。三维数模中保留完整齿形、筒体和连续实体，有利于后续进行装配干涉检查、受力方向校核以及工程图尺寸标注。

　　在装配校核时，需要把棘爪极限摆角、弹簧压缩位置和齿圈旋转方向一起放入子装配中验证。爪尖在越过齿顶时不得与相邻齿侧面发生擦碰，落入齿槽后接触线应尽量落在齿块有效承载面上。对于高频率动作的机构，还应在齿面接触区域预留磨损余量，并保证棘爪材料硬度与棘轮齿面匹配。整体结构没有复杂曲面，制造门槛较低，但齿形角度、圆周等分和安装同轴度决定了止动效果，参数化模型能够在不同外径和齿数方案之间快速切换，便于工具、夹具和小型传动装置的结构迭代。
