大口径斜截圆锥钣金展开结构件

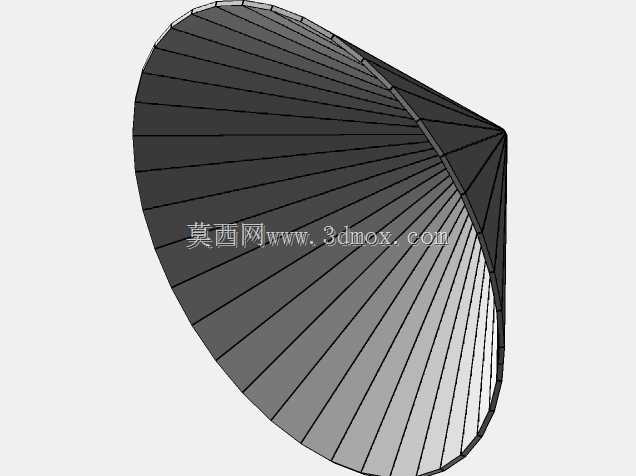

　　该锥体结构在工程现场多用于通风管路变径、除尘风道过渡、物料输送溜管以及薄壁罩壳类部件的前期造型确认。模型呈现出明显的斜截圆锥特征，一端为较大的椭圆开口，另一端收敛至尖点附近，整体由多块扇形曲面分瓣构成，能够直观反映钣金卷制前的曲面分割逻辑。对于需要通过平板下料、卷板成形、拼焊校正的车间场景，这类几何形体比规则正圆锥更考验展开精度，因为斜切口会使各母线长度连续变化，若仅依靠经验放样，边缘错边和端口贴合偏差很容易在装配阶段放大。

　　从结构设计角度看，锥体的大端开口适合与矩形或圆形风道、设备壳体出口进行对接，小端收敛后可引导气流或散状物料改变流向。在除尘系统中，此类过渡件常布置在风机入口、集尘罩与管道之间，用于降低截面突变带来的局部阻力；在输送设备中，它也可以作为溜槽导料段，使物料沿锥面平滑转向，减少直冲管壁造成的磨损。模型表面的分瓣线并非单纯视觉装饰，而是对应薄壁件加工时的分片边界，便于工程师判断每一块板料的卷制方向、焊缝布置以及坡口预留位置。

　　外形边界上，该锥体标注尺寸约为295.76×150，建模和装配时应优先确认大端外轮廓占用空间、锥尖方向以及斜截面相对安装基准的角度。若用于管路连接，大端法兰或抱箍接口需要额外占用周边紧固空间，不能只按锥面本体投影判断干涉；若用于罩壳或导料结构，锥尖区域往往承受气流或物料冲击，实际出图时应结合板厚、加强筋、焊接翻边等因素修正外形。三维建模过程中，应保持母线、端面椭圆和旋转轴线之间的约束清晰，避免采用自由曲面随意拉扯，否则后续转入钣金展开时会出现曲面不可展开或接缝长度不一致的问题。

　　现场制作时，这类构件通常先按分瓣曲面生成展开料，再经划线、切割、压弧或卷圆、组对焊接完成。斜截锥的每一块瓣片曲率并不完全相同，卷制方向需顺着母线布置，压制过程中要反复用样板检查端口弧度。焊接顺序宜采用对称分段焊，减少薄壁件因热输入集中造成的端口扭曲。对于通风工况，还需关注大端连接处的密封性，必要时在接口处增加翻边、角钢法兰或软连接节，以补偿安装误差并降低振动传递。

　　在设备总体布局阶段，该类锥体不能被简单视为抽象几何件，它直接影响流道方向、维护空间和相邻管路的安装顺序。锥尖朝向若靠近机架或检修通道，应预留焊接、打磨和螺栓操作空间；大端若与设备壳体相连，则需核对壳体开孔中心、密封面平面度以及支撑件承载方式。通过三维模型提前检查曲面过渡、分片接缝和端口边界，可以在加工前发现放样错误，减少车间返修，也为后续工程图、展开图和焊接工装设计提供稳定的几何基础。
