参数化方形空心管材截面结构件

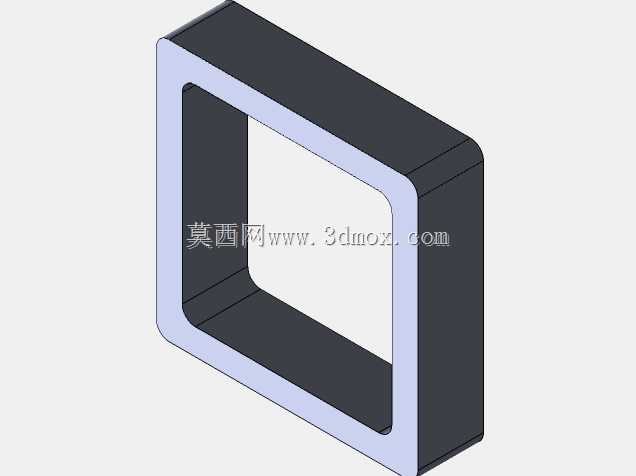

　　方形空心截面管材在设备框架、工装夹具、输送线支撑、防护围栏以及各类机械承力结构中使用频率很高，相比圆管，其四个平直外表面更便于贴板安装、螺栓连接和直线导轨、传感器、拖链支架等附件的固定。该截面采用外方内方的同心空心形式，外壁与内壁之间形成等厚或近似等厚的封闭承载环，既保留了方管抗弯、抗扭刚度好的特点，又通过中空结构降低材料消耗和构件自重。

　　从受力角度看，方形截面对两个正交形心轴的惯性矩相同，适合承受来自水平和竖直方向的弯曲载荷；封闭轮廓在扭转时能够形成连续剪流，抗扭性能明显优于开口型材。在机架立柱、横梁、设备底架和防护栏骨架中，这种截面可以直接作为标准杆件使用，端部通过端板、角件、焊接坡口或螺栓接头与其他构件连接。平直外壁还能方便地布置安装槽、连接板、铰链、门锁和调节螺钉，减少现场二次加工量。

　　建模时以截面轮廓为核心进行参数化控制：外轮廓边长决定杆件的外形包络，内孔边长决定空腔大小，两者差值对应壁厚；若采用圆角过渡，还需控制外圆角和内圆角半径，避免壁厚在角部突变。实际工程中，角部圆角不能只按外观处理，它对应型材轧制、折弯或焊接后的应力分布，圆角过小会在冲压、折弯或受冲击时形成应力集中，圆角过大则会减少有效贴合面，影响角件和压板的安装。将外边长、内边长、圆角半径、壁厚和拉伸长度设置为可调参数后，同一模型可快速衍生出不同规格的方管段，用于轻型护罩、中型机架或重载支撑。

　　外形尺寸与安装边界需要在选型阶段同步校核。外边长决定杆件占用空间以及与相邻板件、门板、护罩的间隙；内孔尺寸决定空腔能否穿入电缆、气管、配重杆或连接螺杆；壁厚则直接影响截面面积、惯性矩、焊接熔深和螺栓孔边距。若在管壁上直接攻丝，应核对螺纹有效啮合长度，薄壁位置通常采用铆螺母、焊接螺母或贯通螺栓；若需要切割缺口、焊接加强板，则应避开高应力拐角，并在截面开口处补焊加强肋，防止局部失稳。

　　该类截面的用途并不局限于普通管材。在自动化设备中，它可作为龙门架横梁、机器人外围防护立柱、操作台支撑腿和线槽承重杆；在物流输送系统中，可用于支架、导轨梁和护栏；在工装夹具中，短段方管可焊接成底座框架，再在表面加工安装基准面。由于内腔连续，杆件还可兼作走线或走气通道，但在作为压力通道使用时必须另行校核焊缝质量和密封方式，不能按普通结构管直接替代承压管路。

　　结构设计上，中空方形截面的材料更多分布在远离形心轴的位置，因而在相同截面积下具有较高的抗弯效率。对接时可采用直口焊、斜口焊、内衬套或外抱卡板；承受交变载荷的位置宜在焊缝附近增加过渡板，避免焊缝位于弯矩最大断面。与铝型材相比，焊接方管的外形更简洁，定制长度和补强方式更灵活；与实心方钢相比，它重量更低，便于搬运和拼装。模型通过清晰的内外轮廓表达这些工程特征，使设计人员能够在装配中直接检查干涉、预留连接空间，并据此推演杆件规格、接头形式和加强方案。
