八毫米木工扁钻切削刀具结构

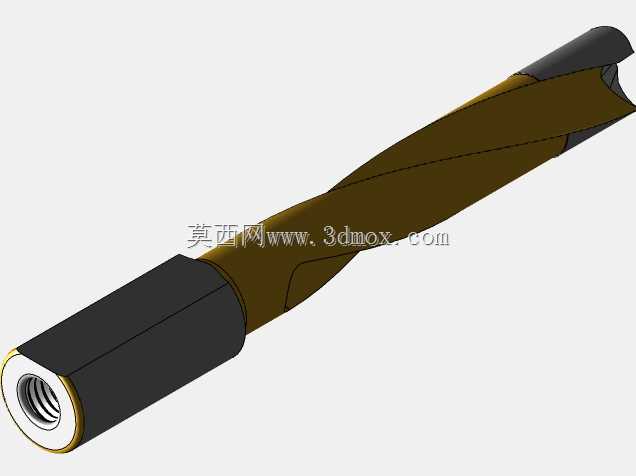

　　这款八毫米木工扁钻主要面向木材、人造板、胶合板以及轻型复合材料上的直孔加工场景，常见于家具厂排钻工位、木工加工中心、手持电钻辅助钻孔、装修现场开孔以及工装夹具试制环节。刀具在结构上采用短刃部与直柄夹持段组合，刃部通过螺旋排屑槽将切削产生的木屑向孔口方向带出，避免长切屑在孔底反复挤压而造成孔壁烧焦或进给阻力突增。前端切削区域保留扁钻典型的定心与侧向切削布局，中心位置负责切入定位，两侧刃口承担主要材料去除，使钻头在接触木板表面时不易滑移，能够在划线孔位或预定位面上快速建立稳定切削中心。

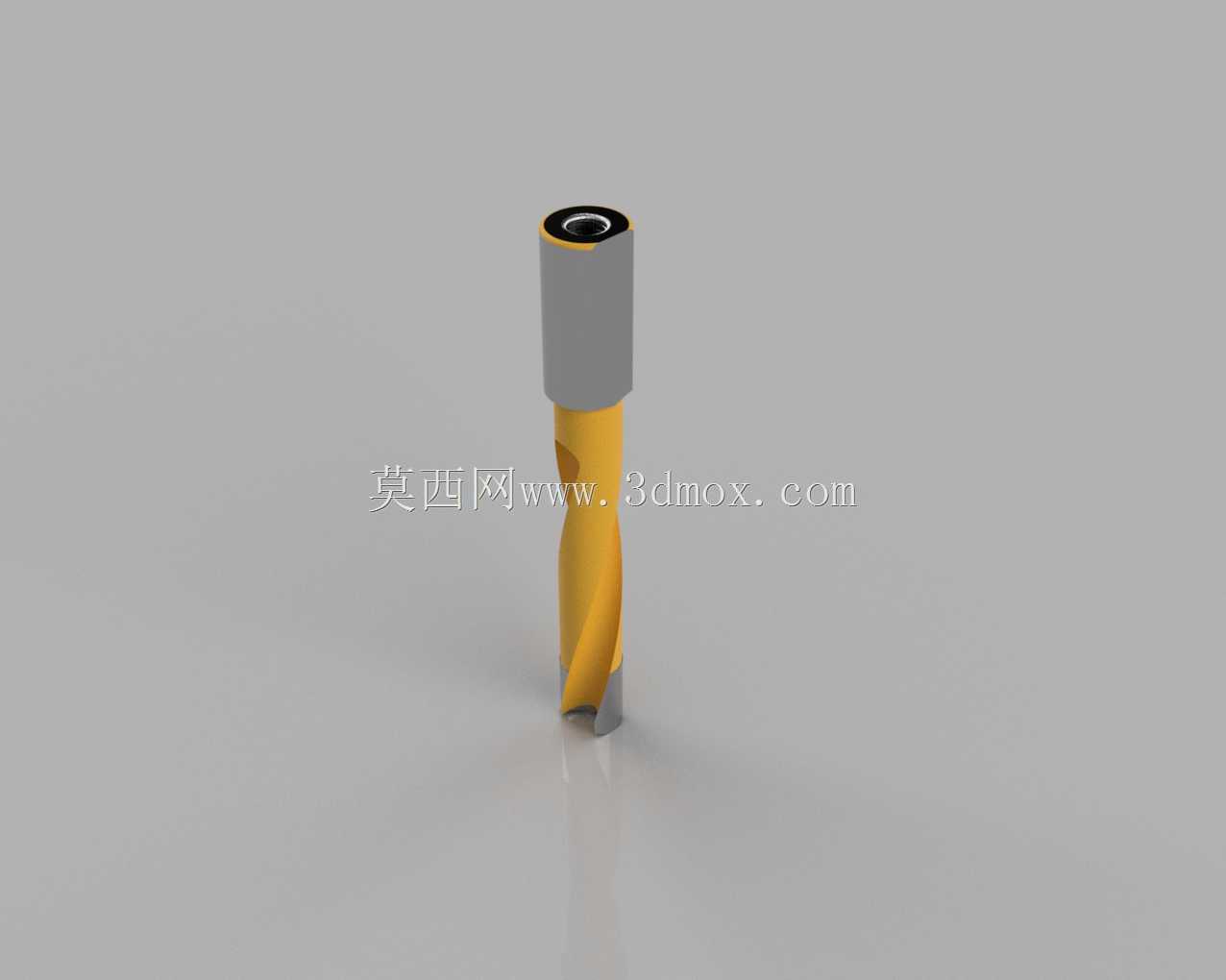

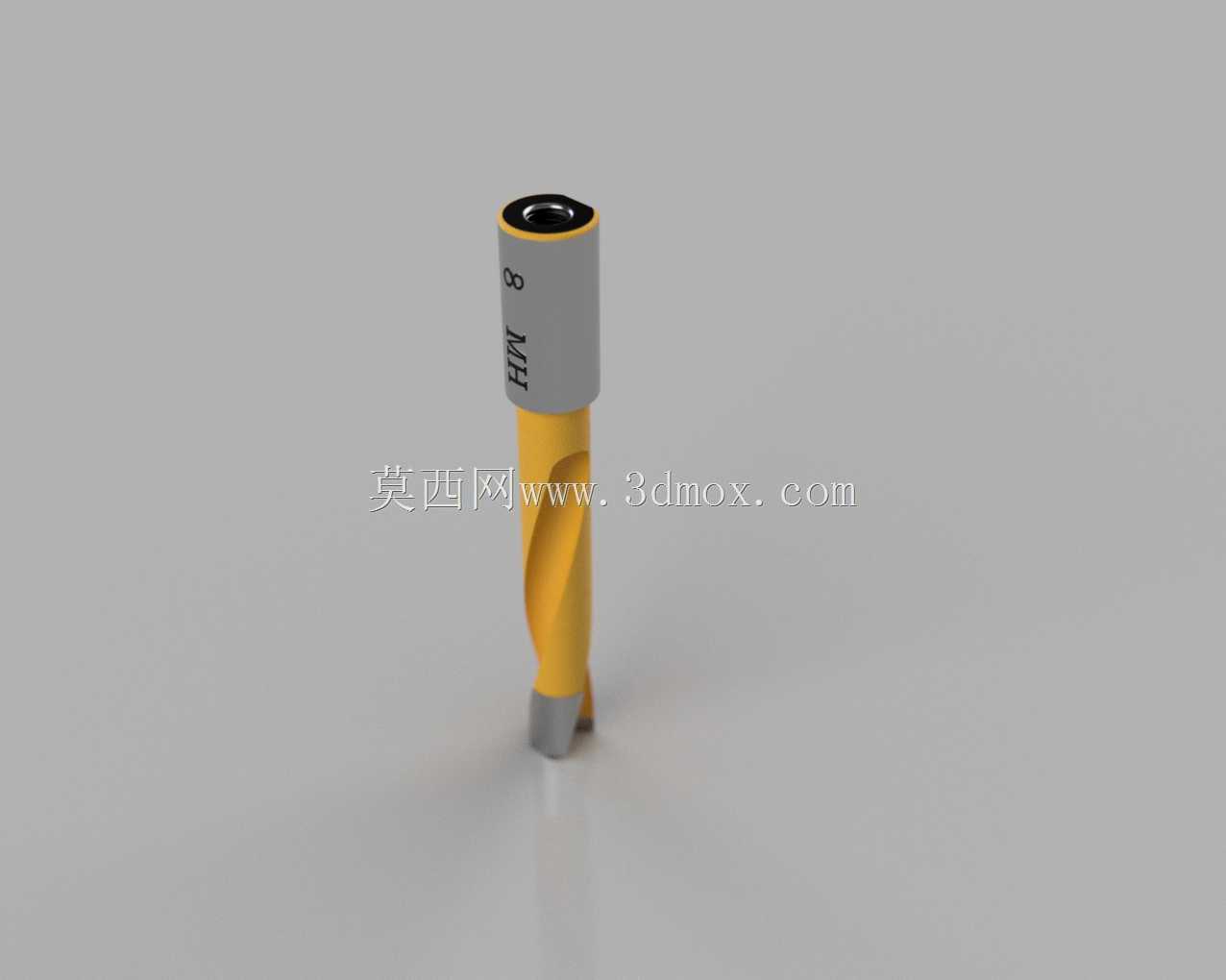

　　从实际使用角度看，木工扁钻不同于金属孔加工中的深孔钻，它更强调轻快切削、排屑顺畅和低轴向阻力。木质材料纤维方向性明显，顺纹、横纹和节疤位置的切削阻力并不均匀，若刃口角度过钝或排屑空间不足，孔口容易出现毛刺、崩边和纤维撕裂。该模型将工作段做成紧凑的螺旋槽形态，槽底过渡圆滑，刃带与槽面之间留有足够容屑空间，能够在连续进给时让片状木屑顺着螺旋方向排出。黄色工作段与灰色柄部的分区表达，也便于在三维装配中区分切削区、排屑区和夹持区，检查刀具装入夹头后外露长度是否满足钻孔深度要求。

　　柄部设计为圆柱直柄，外径与切削规格形成明确边界，适合通过钻夹头、弹性筒夹或排钻机夹持座固定。建模时需要重点控制柄部轴线与切削刃轴线的同轴关系，因为木工钻孔虽然精度要求低于金属铰孔，但主轴回转偏心仍会导致孔径扩大、孔壁粗糙以及钻头早期磨损。直柄端面承担轴向定位作用，装入夹头后应保证足够夹持长度，既不能让排屑槽进入夹持区，也不能因悬伸过长而在高速进给时产生挠曲。对于多轴排钻设备，刀具长度、柄径和刃径的一致性直接影响同一板件上多孔深度与孔位质量，结构设计中需要把这些边界尺寸清晰表达。

　　切削部分的几何思路围绕“先定心、再切削、后排屑”展开。钻尖进入材料时，中心区域先形成小范围挤压和剪切，随后两侧主切削刃逐层切断木纤维。扁钻形式的优势在于结构简单、刃磨方便、制造耗材少，在薄板和中等密度纤维板加工中效率较高；相比麻花钻，它的排屑通道更开放，适合产生大片木屑的木材加工。模型中刃部末端与柄部衔接处设置台阶过渡，能够直观反映刀具最大切削直径和夹持直径的差异，也便于在刀库、刀套或换刀机构中判断干涉范围。

　　在设备选型和装配校核时，需要结合加工厚度确认有效刃长。若用于板式家具连接件预埋孔，刀具通常要求孔底平整、孔深稳定，钻头不能与工作台面或定位靠山发生碰撞；若用于手持电钻现场作业，则要关注柄部夹持长度和刃部露出长度，防止钻头在深孔中偏摆。三维模型可以用于检查刀具与压料板、钻包、吸尘罩以及夹具之间的空间关系，尤其是在多钻头并排布置时，相邻刀具的外径、台阶和刀柄长度都需要保留安全间隙。排屑方向与吸尘口位置也可借助模型进行初步判断，使木屑离开切削区后能够尽快被气流带走，减少孔内摩擦热。

　　外形上，该刀具整体为细长回转体加螺旋槽结构，最大外径集中在切削工作段，柄部直径小于或匹配钻孔设备夹头范围。安装边界的关键不在复杂装配，而在同轴度、夹持长度、有效切削长度和周围避让空间。对于结构设计人员来说，这类模型既可作为木工设备刀库布局的参考，也可用于钻孔工装的刀具库建立；对加工人员而言，它能帮助理解扁钻从定心、切削到排屑的完整工作过程，进而在实际生产中合理选择进给速度、转速和钻孔深度，减少崩边、堵屑和孔位偏移等问题。
