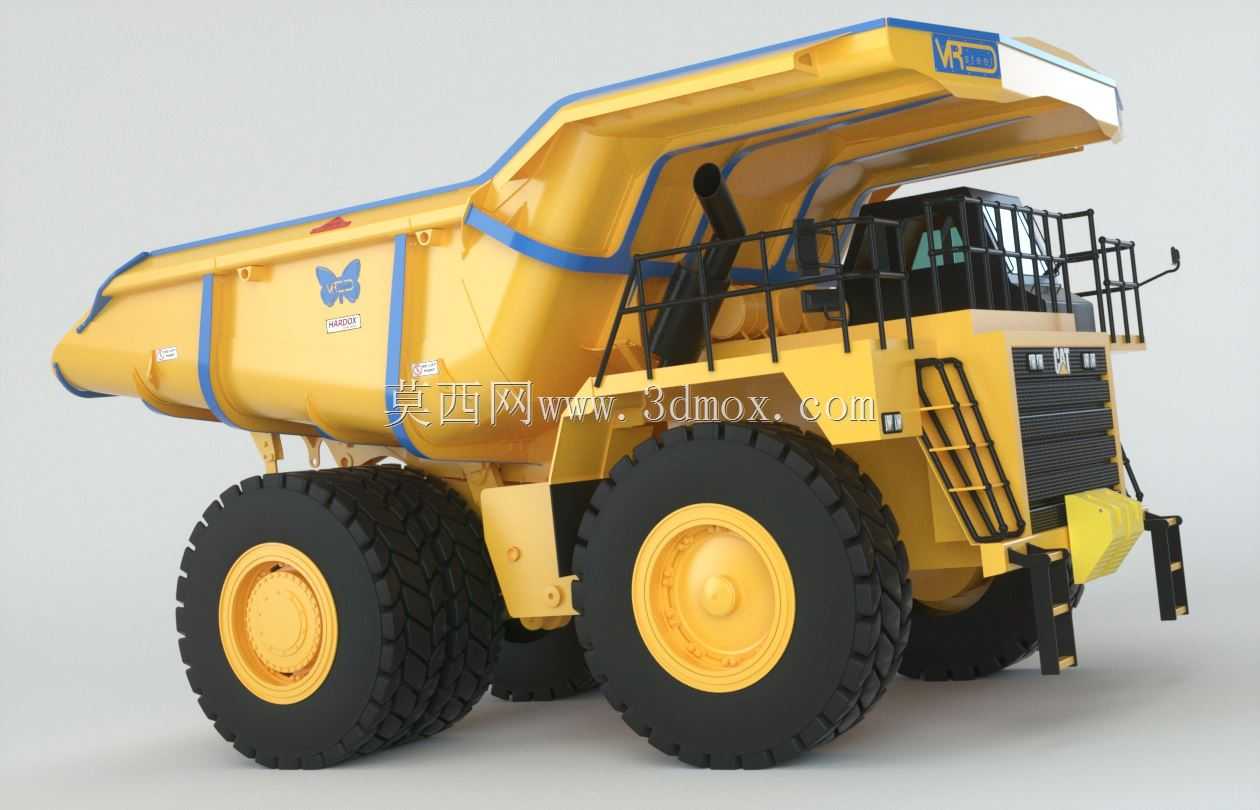

矿用重型自卸运输卡车渲染造型

　　该作品呈现的是一台面向露天矿山作业场景的非公路重型自卸卡车，这类设备并不参与城市道路运输，而是长期布置在露天煤矿、金属矿、大型水利工程开挖现场以及大规模土石方转运工地中，承担破碎后矿石、剥离岩土、爆破渣料的短距离重载转运任务。和普通公路自卸车不同，矿用自卸车的运行边界完全围绕矿区内部临时道路设计，不需要满足公路车辆的外廓尺寸限制，因此整机可以采用大吨位、宽车体、大轮胎的布局，单车载重远高于常规货运车辆，能够在采装工作面与破碎站、排土场之间循环往返，匹配大型电铲或者液压挖掘机的装载节奏。

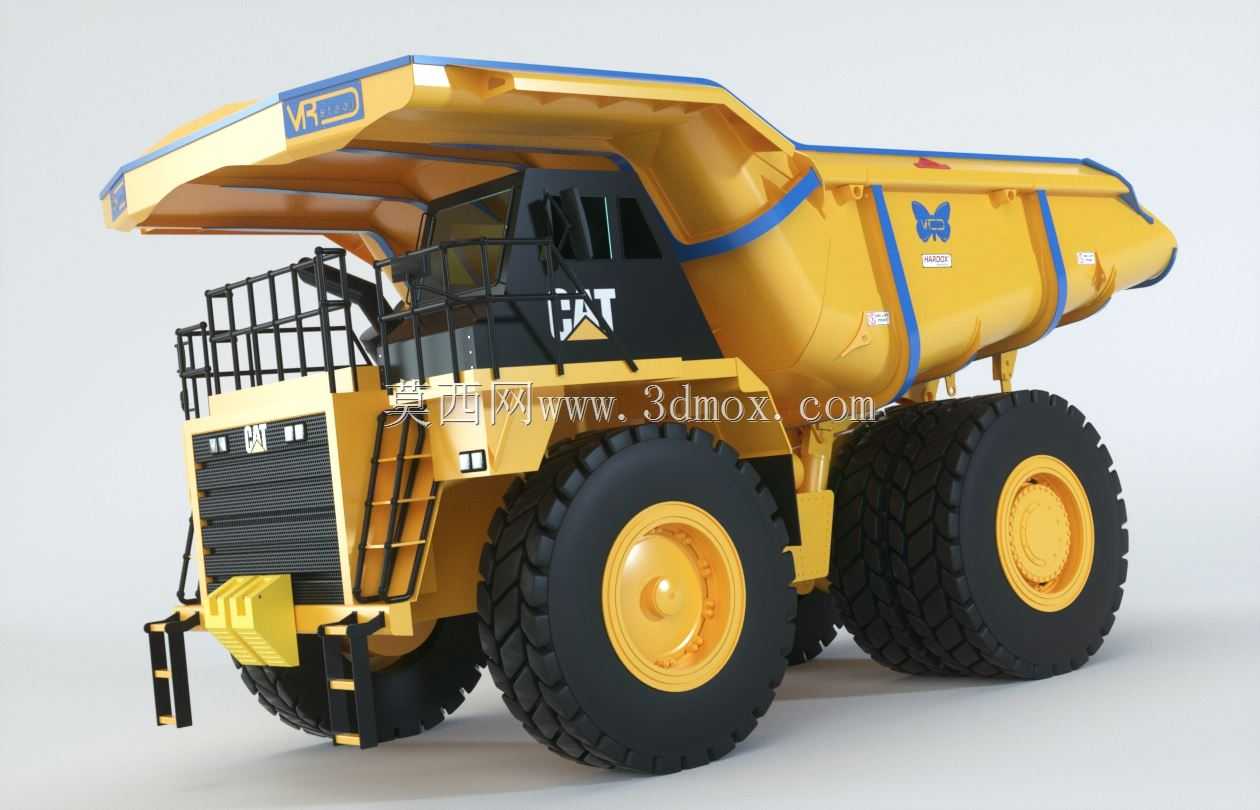

　　从整机布置来看，模型将驾驶室设置在车辆前部偏左的高位区域，这一设计并非单纯追求外观气势，而是由现场作业的视线需求决定。矿区装载时，挖掘机铲斗会在车辆侧上方反复移动，驾驶员需要同时观察铲斗对位、货厢装载状态以及周边设备和人员的位置，高位驾驶室可以减少车头结构对视线的遮挡，前侧设置的防护栏杆与登车梯也对应了实际车辆的安全配置：矿区地面多为碎石、泥泞路面，操作人员登车时需要多级踏步和扶手保障通行，车体周边的护栏则用于日常检修时的临边防护。车头前部的格栅区域对应散热系统安装位，重型柴油发动机或者电驱动系统的散热模块需要大面积通流面积，才能在长时间爬坡、满载行驶的工况下维持冷却液与液压油的工作温度。

　　货厢部分是矿用自卸车的核心功能结构，模型中宽大的V型厢体采用加厚高强钢板的设计思路，厢体边缘的加强筋与蓝色绑带式装饰对应实车的耐磨衬板固定结构。矿石和岩石在装载时会从数米高度直接砸落厢体，普通平板厢体很容易出现冲击变形，因此矿用车厢底板会铺设耐磨合金钢衬板，侧板设计成外扩的弧形，既可以避免大块岩石卡滞在厢角，也能在举升卸料时让物料依靠自重快速滑出。厢体尾部没有设置常规公路车的复杂锁钩结构，而是采用整体上扬的卸料角度，举升时液压油缸将厢体前端顶起，物料沿倾斜底板直接向后方排卸，适配排土场边缘的连续卸料作业。

　　行走系统采用了超大型工程子午线轮胎，双胎并装的后轮布局是重载工况的典型特征：矿用车单轴载荷可达数百吨，普通轮胎的接地面积不足以承载如此大的压力，大直径宽基轮胎不仅可以降低接地比压，让车辆在松软碎石路面上不易陷车，还能缓冲路面颠簸带来的冲击。轮毂与轮边减速器的造型在模型中得到了体现，大吨位矿用车多采用轮边减速驱动桥，将减速机构布置在车轮内侧，以此放大驱动扭矩，满足满载爬坡和恶劣路面的牵引力需求。悬架系统则会采用油气悬架结构，相比钢板弹簧能够承受更大的轴向载荷，同时自适应调整车身高度，在凹凸不平的矿区道路上减少车架的扭转应力。

　　在设计边界层面，这类车辆的整机尺寸需要和上游装载设备做匹配：车厢长度和高度要对应挖掘机的卸载高度与卸载距离，保证铲斗可以顺利将物料倒入厢内而不会碰撞驾驶室；车辆宽度则要结合矿区运输道路的路面宽度、转弯半径进行规划，双车道矿区道路通常需要为两台会车的矿卡预留足够侧向间隙，单车道路面则要配套错车区。整车的转向半径、离地间隙也是布局阶段的关键参数，高离地间隙可以避免路面大块石头磕碰底盘，小转向半径则能够让车辆在狭窄的采装工作面完成掉头对位。

　　渲染表现上，作品还原了工程车辆典型的黄黑配色，黄色高饱和度涂装在矿区多粉尘、低能见度的环境中具备更高辨识度，黑色区域覆盖驾驶室、底盘等易脏污和需要吸热防护的部位。车身的标识、检修踏板、扶手细节都做了对应还原，能够直观展示矿用自卸车的外部结构关系，可用于工程车辆方案展示、矿区作业流程演示以及重型装备的外观造型验证，帮助结构设计人员在方案阶段梳理整车外廓、部件安装位置与作业空间的匹配关系。
