带尾部提升装置的A型车架挂接平板拖车

　　这款挂接式平板拖车主要面向中短途散货转运、场内物料周转、轻型设备拖运场景，常见于农场作业区、小型物流堆场、工程临建场地的物料接驳环节，可配合牵引车头完成成件包装货物、托盘载具、轻型工程机械的转运作业，相比同尺寸栏板挂车具备更低的装卸货台面，适配叉车、手动液压车的上下货作业需求。从结构设计来看，整车采用A型车架布局，牵引端设置人字架式挂接结构，挂接点位高度适配常规轻型牵引车、农用作业车辆的后牵引座安装高度，挂接区域预留了制动气路、信号线束的安装走位空间，可根据实际使用需求加装气刹、电刹组件，满足不同载重等级的制动安全要求。行走部分采用双轴双排轮布局，轮距匹配常规道路行驶的宽度限值，轮胎选用载重层级适配的轻型货车轮胎，

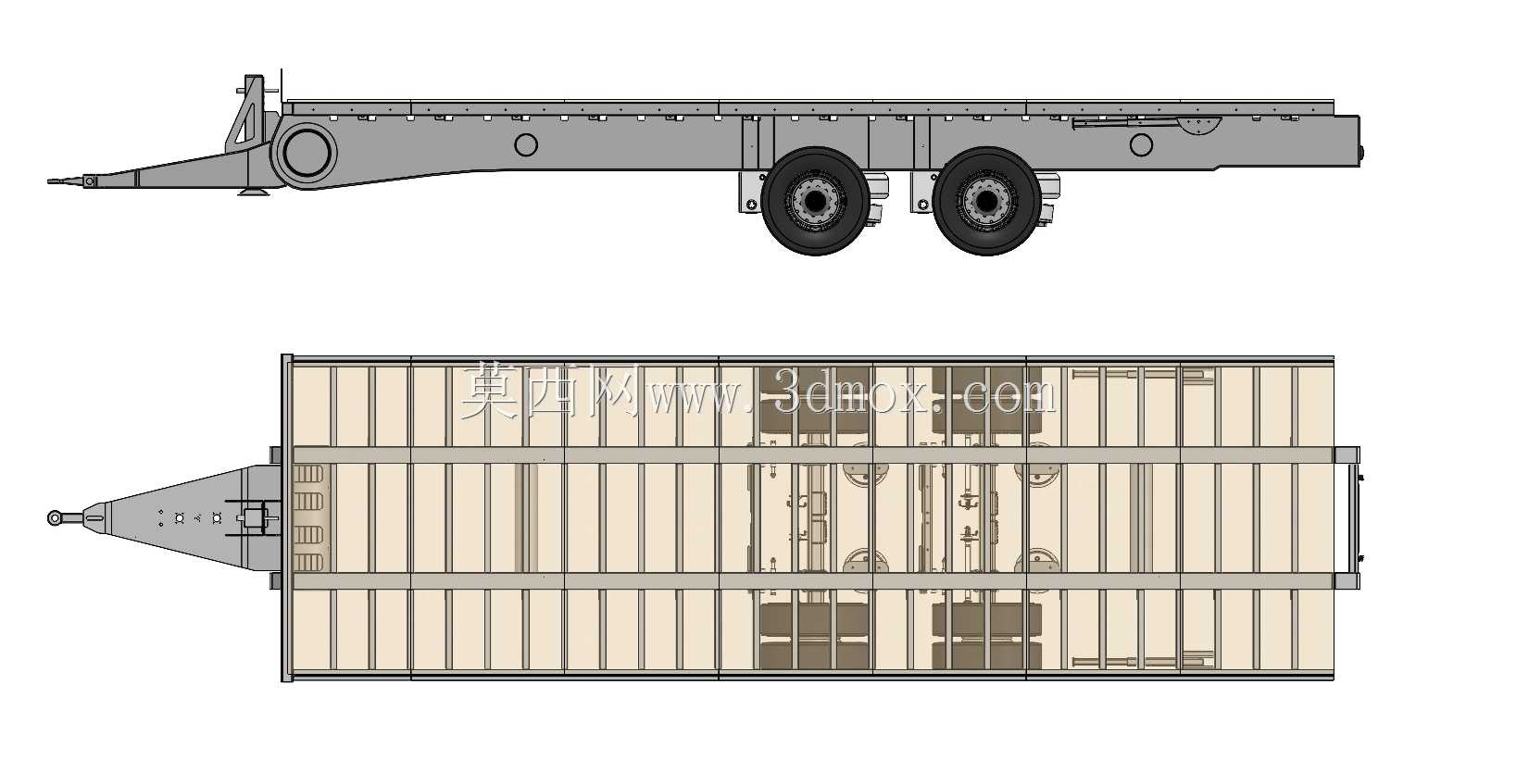

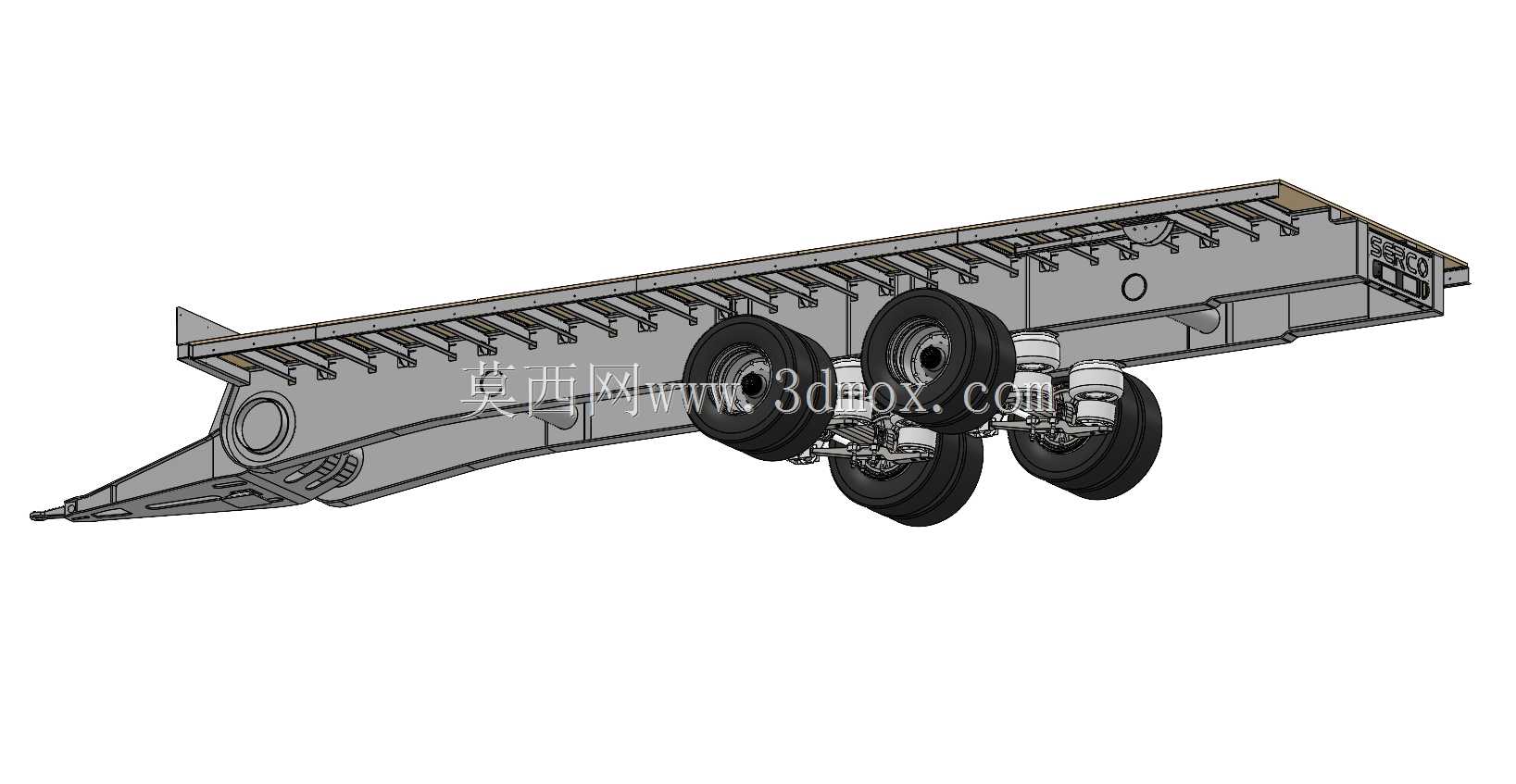

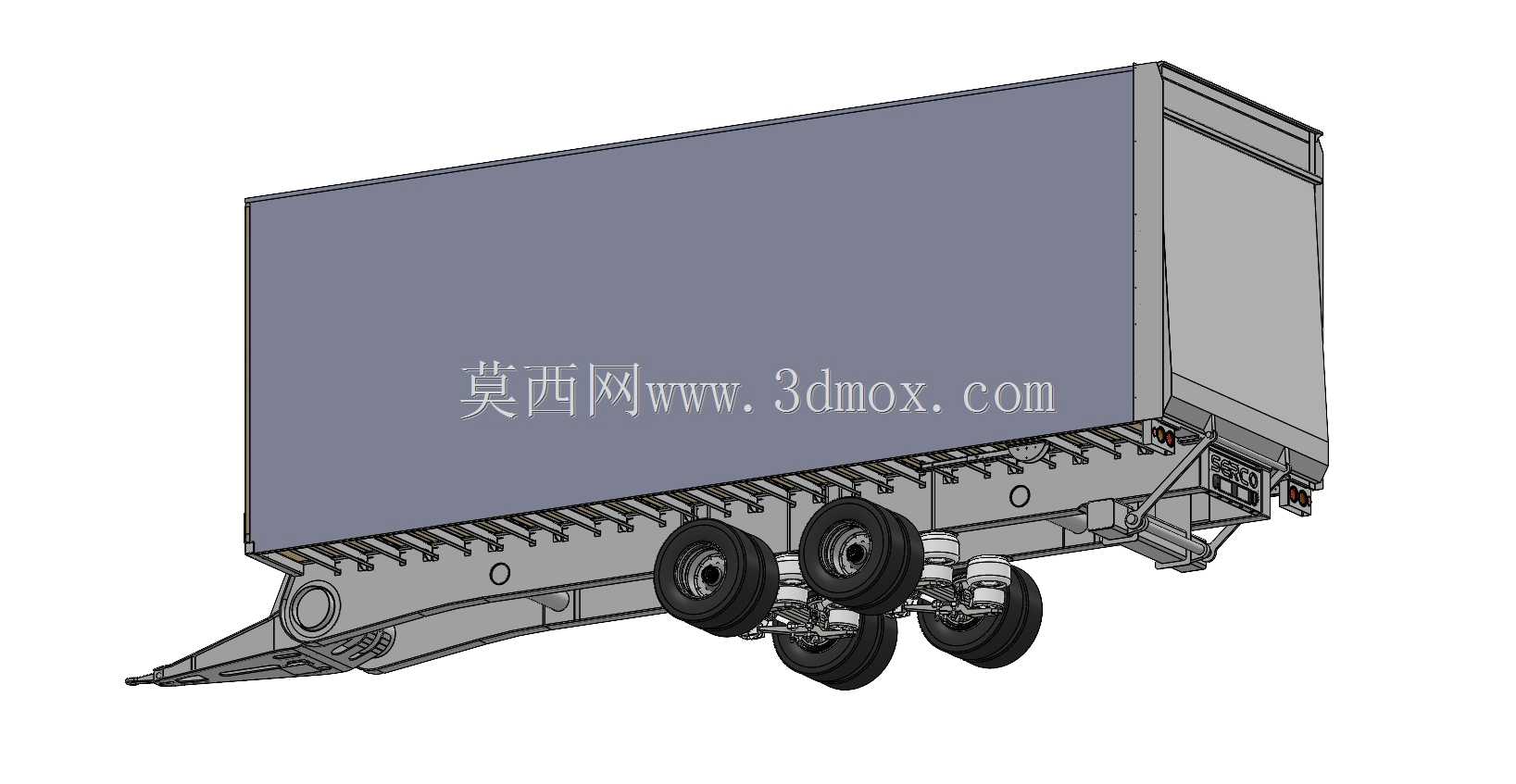

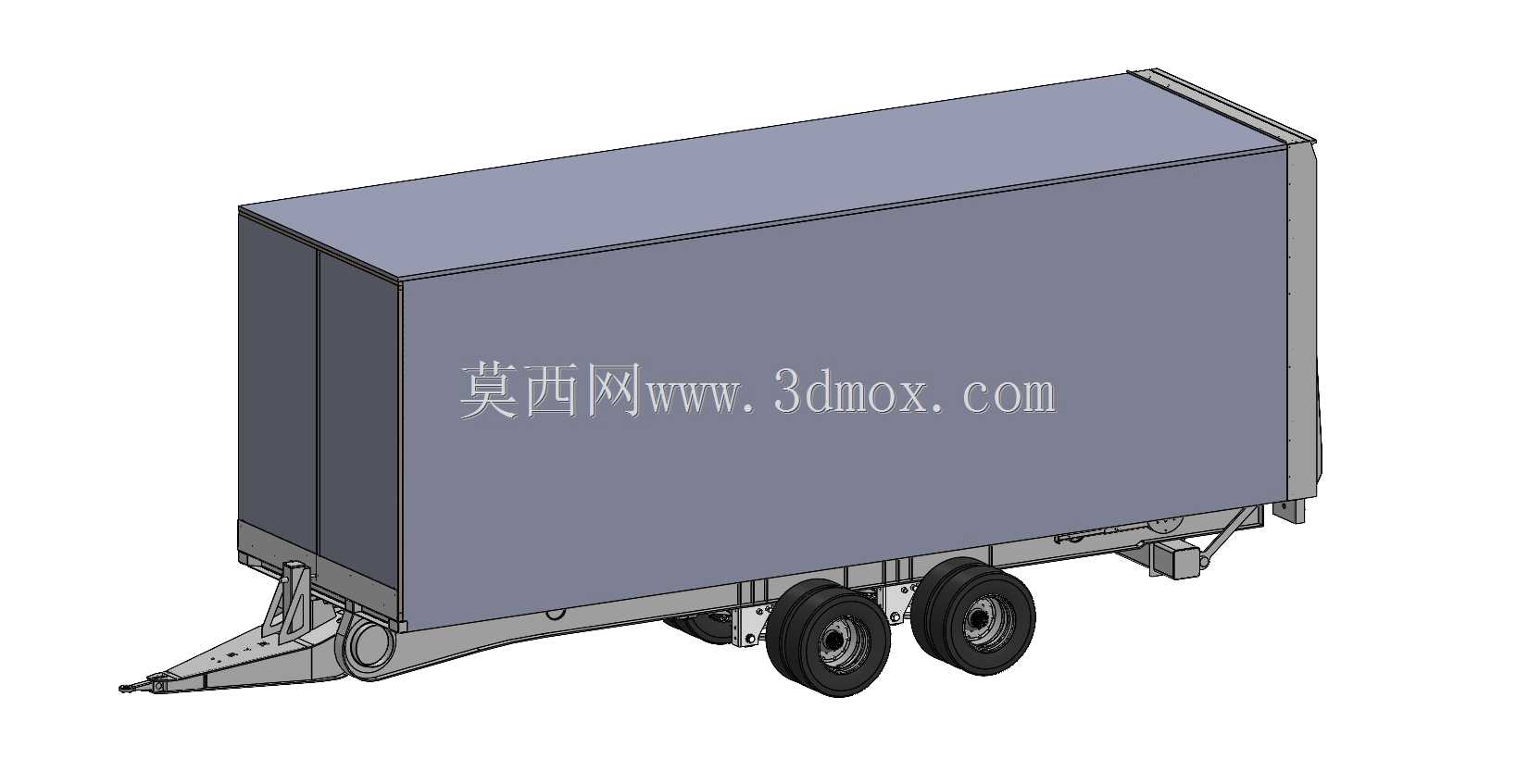

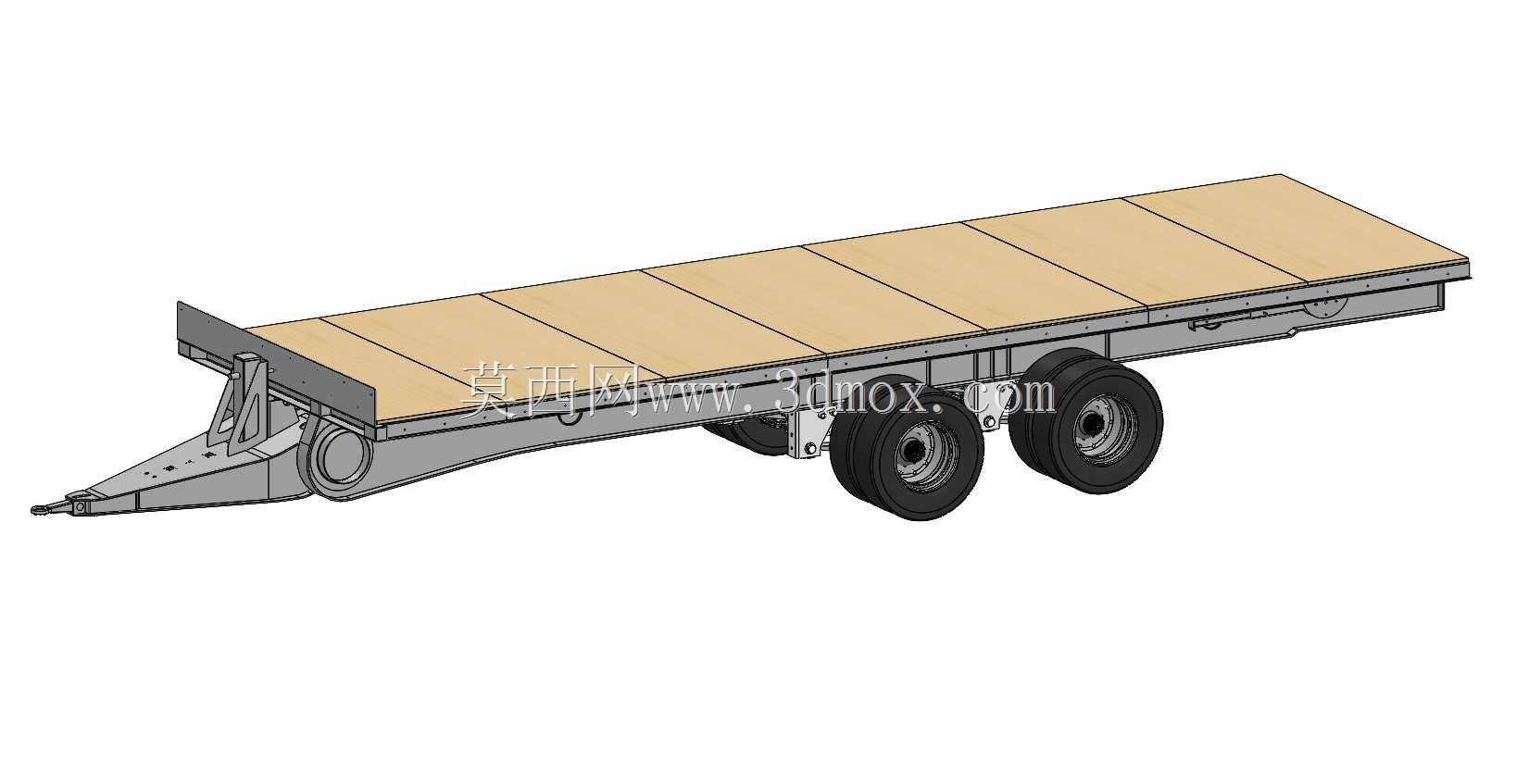

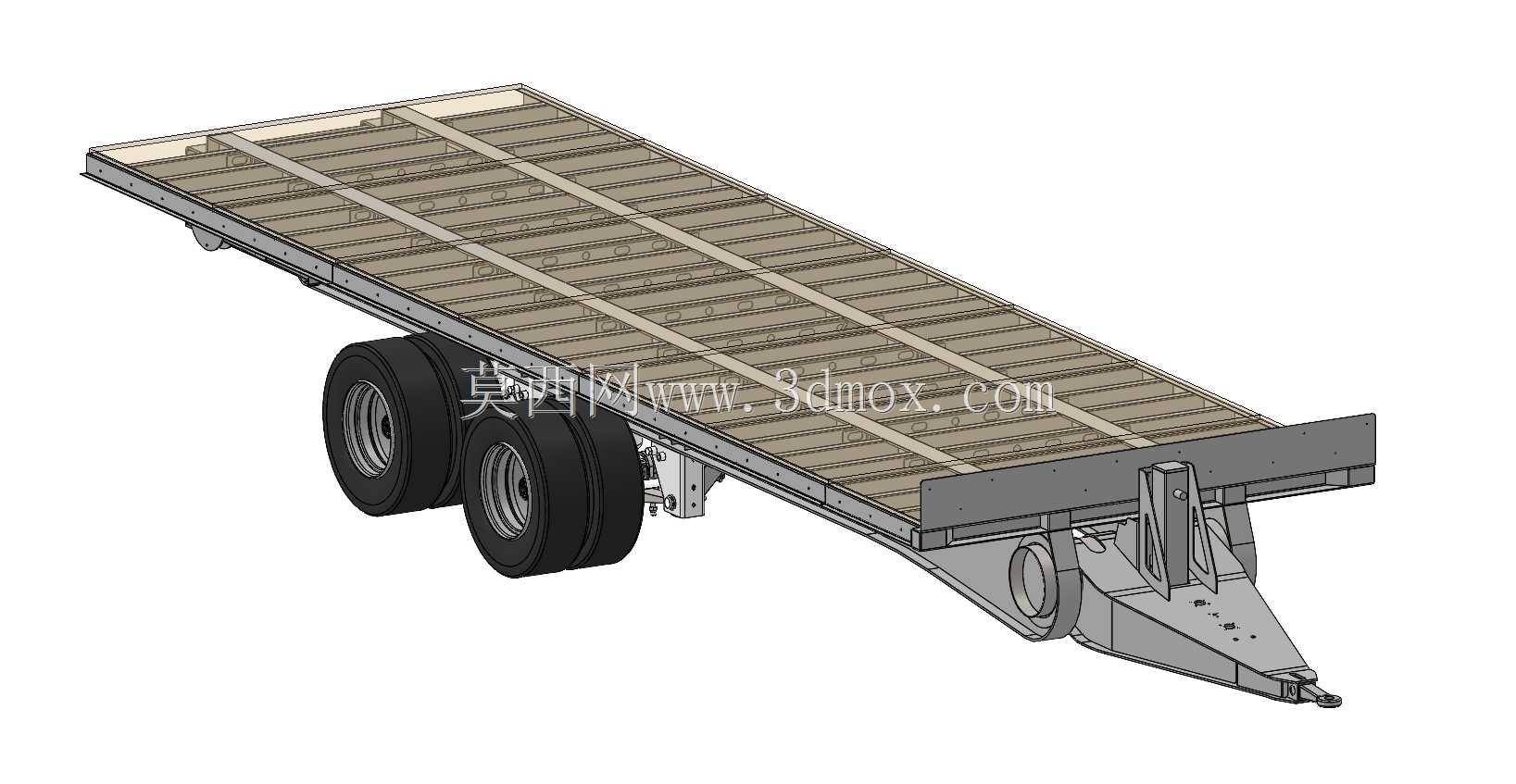

　　板簧悬架直接安装在车架纵梁下方，在保证承载能力的同时尽可能降低货台离地高度，减少装卸货时的抬升作业量。货台表面采用分块式铺板设计，铺板与车架纵梁、横梁采用沉头螺栓连接，既方便局部磨损后的更换维护，也能避免铺板移位带来的载物滑动风险，货台边缘设置有嵌入式绑货环安装位，可根据货物固定需求加装绑绳挂钩，避免运输过程中货物滑落。尾部设置的提升装置可在挂车脱挂状态下撑起车尾，配合前端的支撑支腿实现整车的平稳停放，也可在小范围调整挂车位置时通过提升装置调整车尾高度，适配不同高度的装卸货平台。建模过程中对车架纵梁的变截面结构做了细节还原，牵引端的加强筋、轮拱处的车架避让结构、挂接环的铰接间隙都做了对应处理，

　　各部件的安装边界预留了常规紧固件的装配空间，可直接用于同类型拖车的结构参考、改制设计，也可作为物流场景仿真、作业流程演示的配套设备模型使用。货台长度适配常规6米以内的成件货物装载，宽度满足两个标准托盘并排摆放的尺寸要求，整车外廓尺寸符合场内专用机动车辆的通行宽度限值，可在宽度3米以上的场内道路完成转弯、掉头作业，最小转弯半径适配常规作业场地的通道宽度要求。
