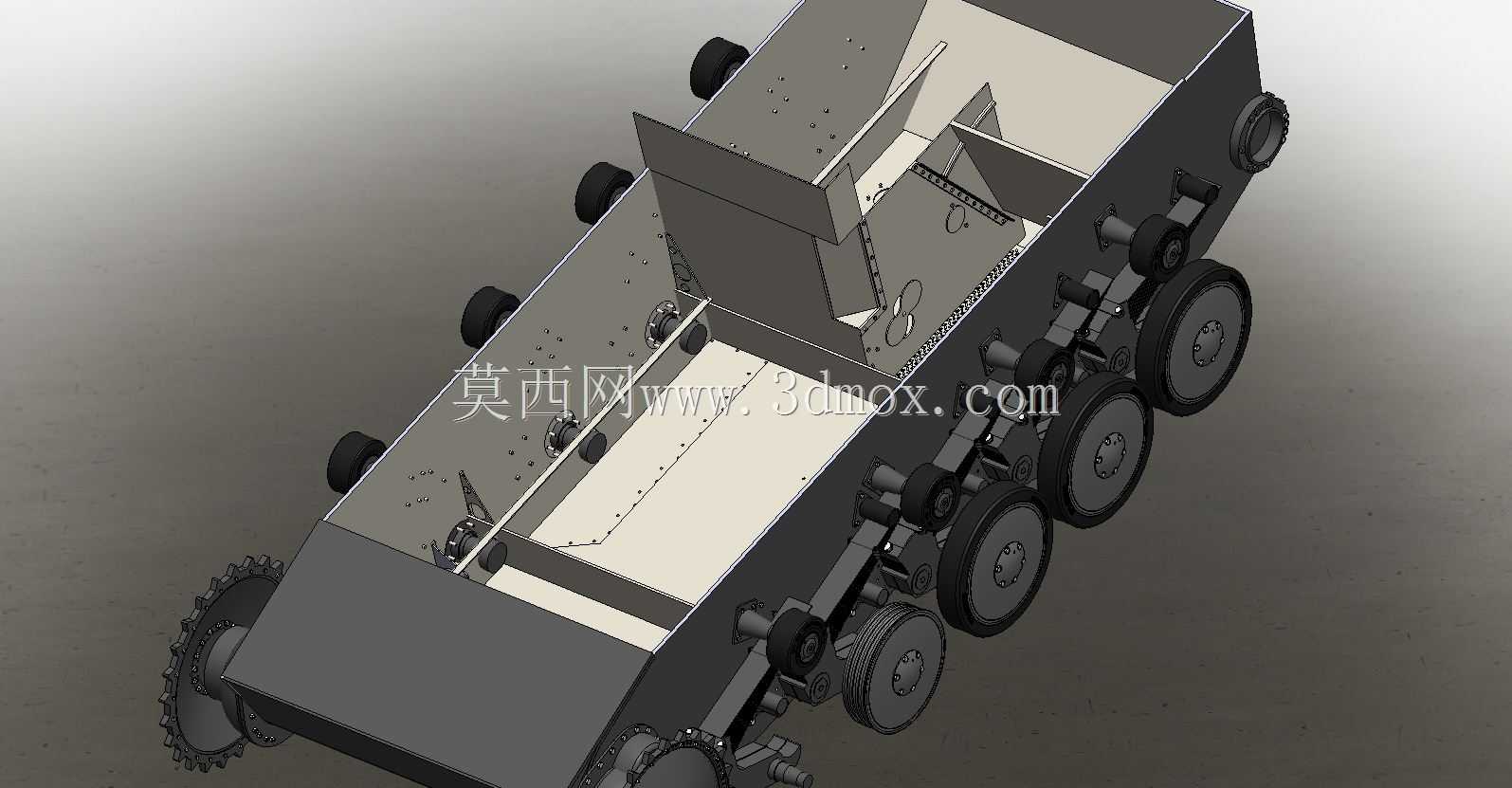

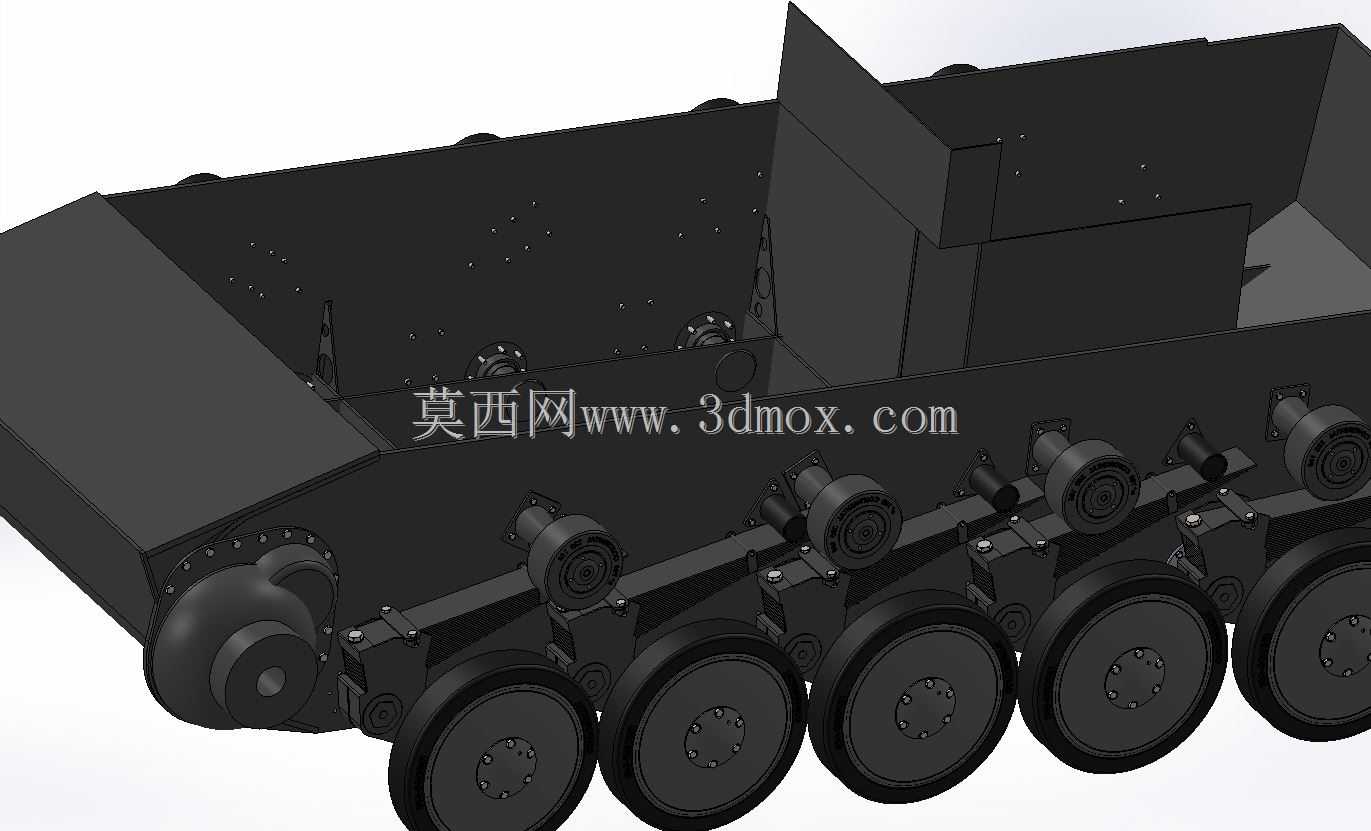

该三维结构围绕履带式装甲机动平台的下部承载主体展开,建模时没有把车体当成简单外壳处理,而是将动力舱边界、乘员/载员舱空间、行动系统连接点和上部武器或舱室接口作为一个整体来校核。车体采用长箱形焊接承载思路,底板、侧甲板、前上斜板和后部传动舱区域共同形成刚性骨架;外露部分保留了轮系、主动轮、诱导轮和托带轮的装配关系,内部则表现出隔板、设备安装面和悬挂穿舱位置,适合用于底盘总布置评审、行动系统干涉检查和装甲车辆结构教学。

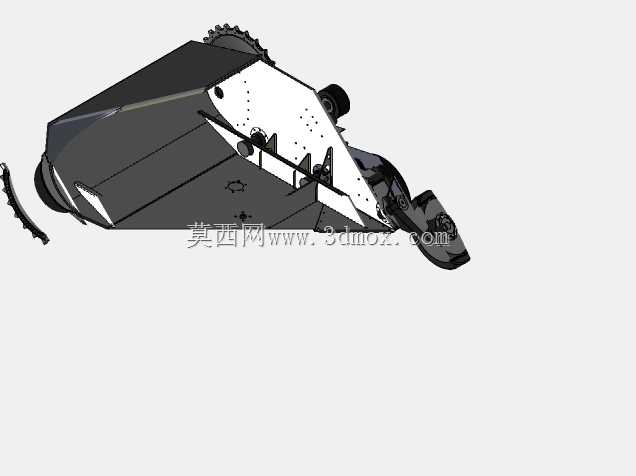

从实际用途看,这类车体是履带装甲车辆的基础平台,承担动力传动装置、悬挂部件、乘员座椅、燃油或电气设备以及上部任务舱的安装。野外起伏路面上,履带接地面积大、接地比压低,能够在泥泞、沙地、雪地和简易道路上保持通过性;车体下部的装甲板同时为内部人员和设备提供防护边界。模型中前部设置倾斜甲板,有利于在控制重量的前提下改善弹道防护角度;侧面为负重轮和悬挂留出连续空间,后部与主动轮相邻的区域可对应传动和终传动布置。

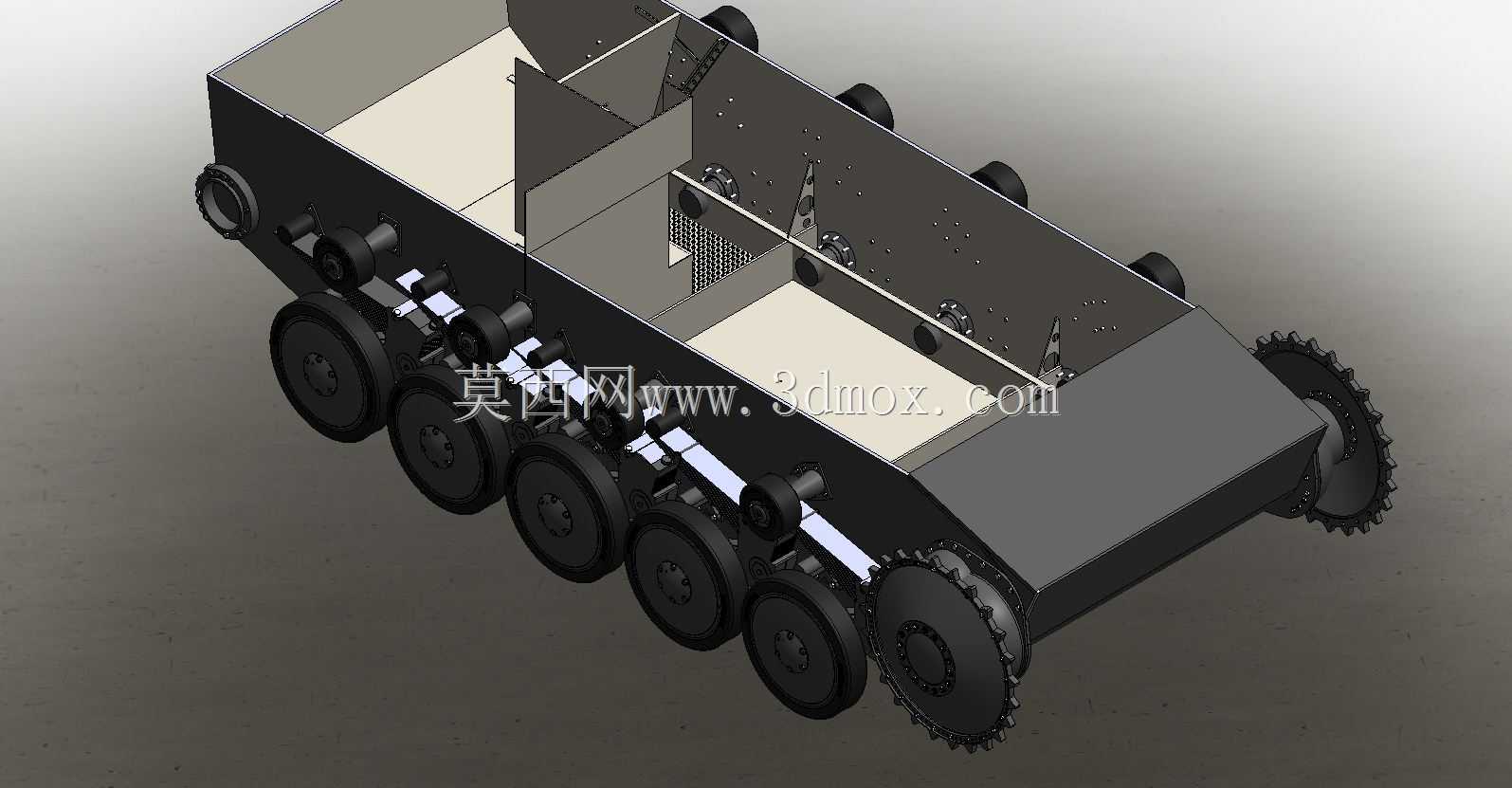

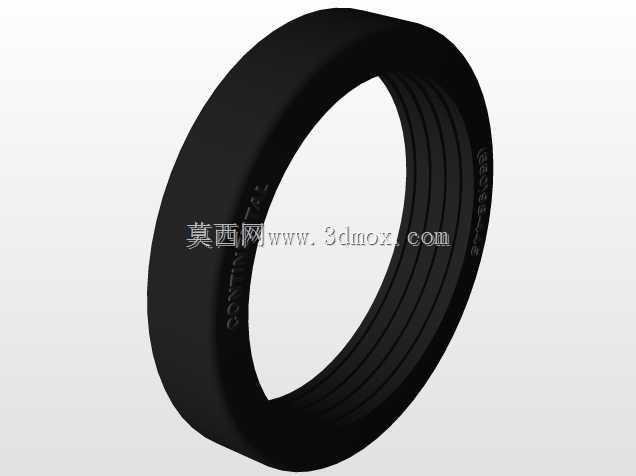

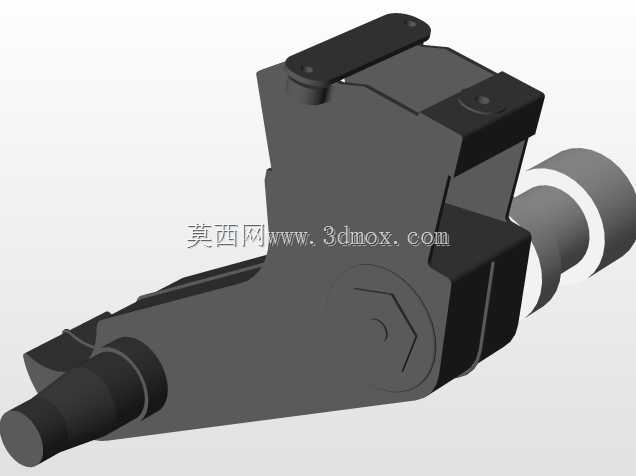

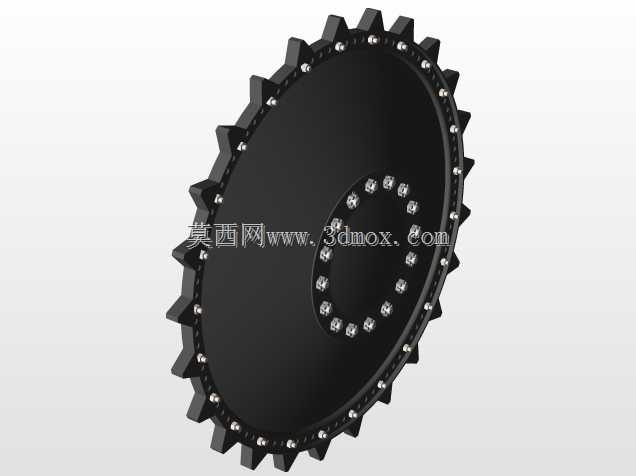

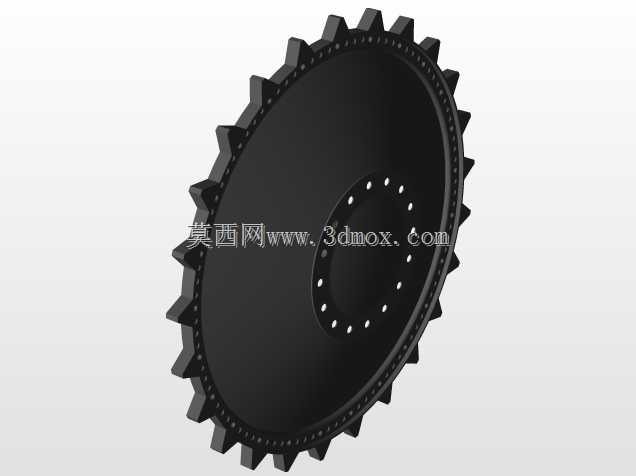

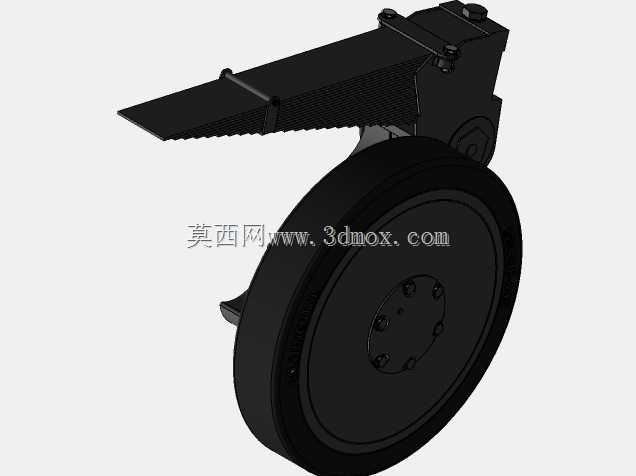

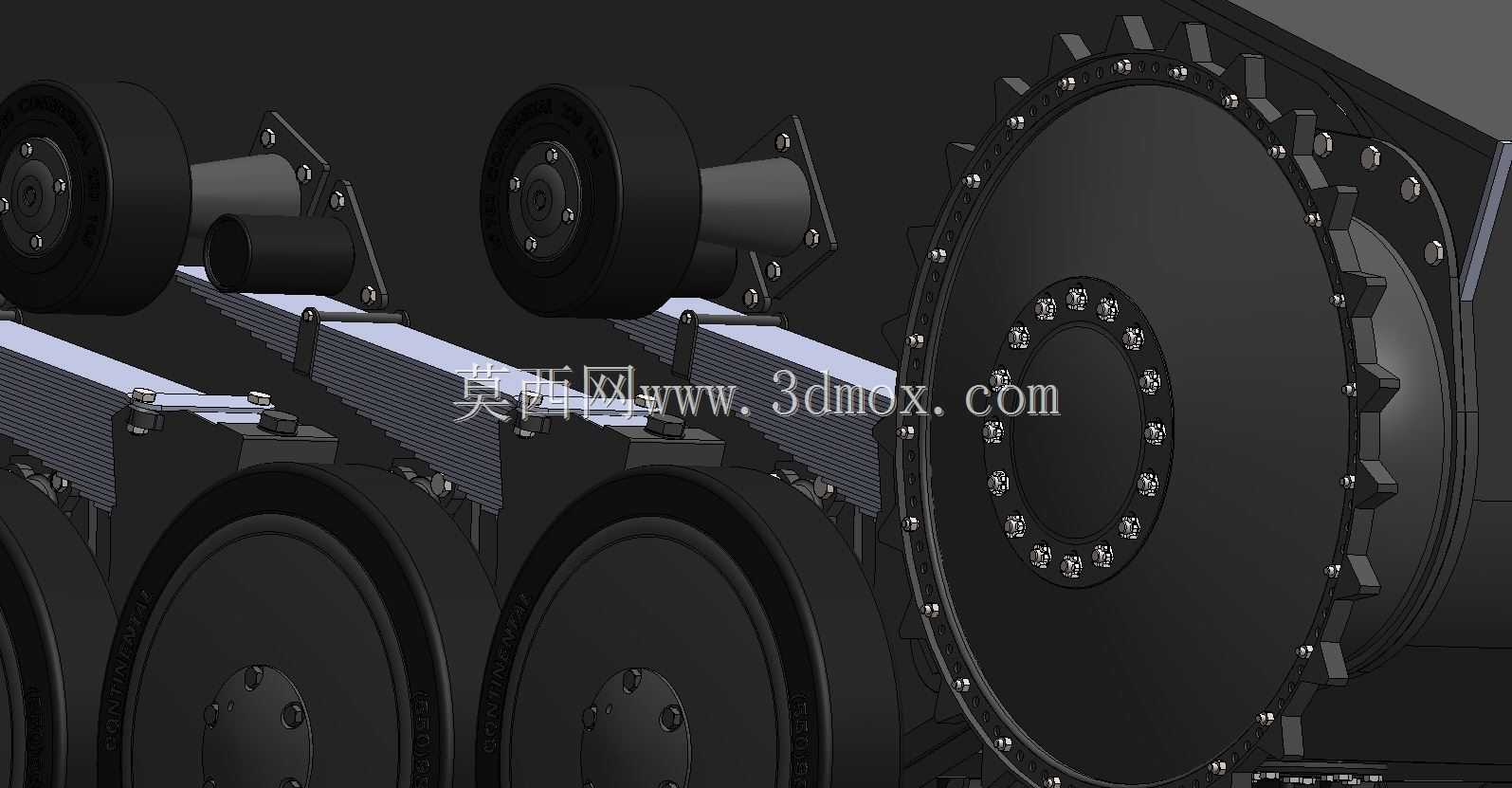

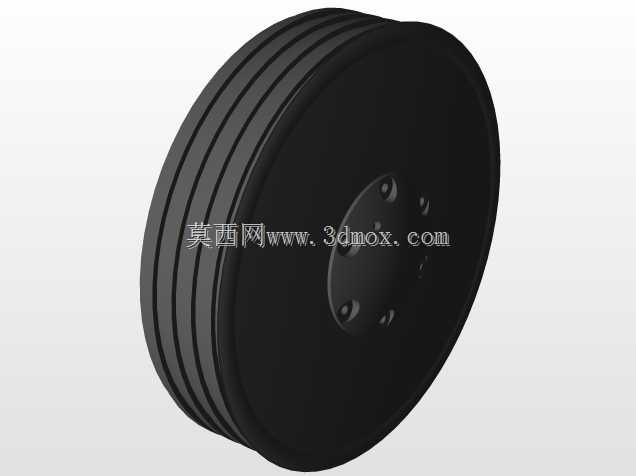

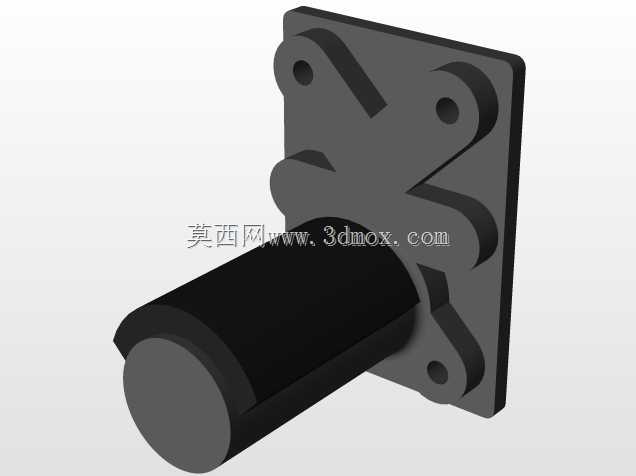

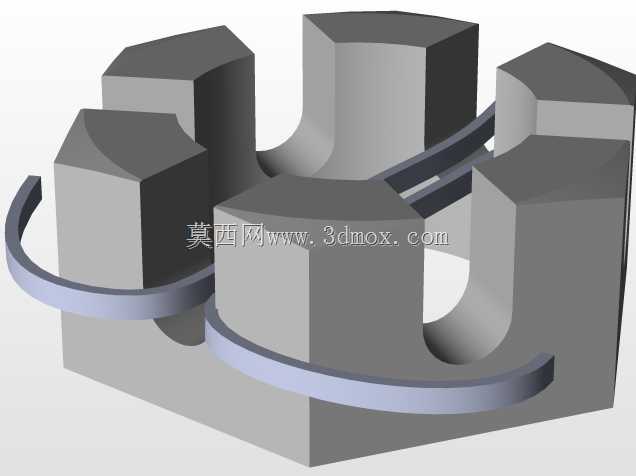

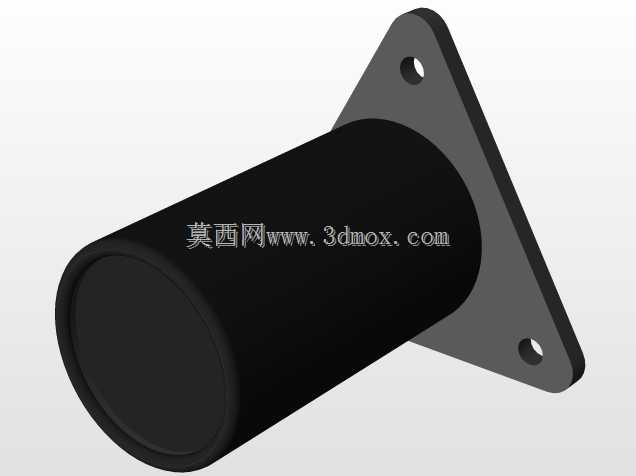

行走部分采用交错或多负重轮布局的表达思路,每侧大直径负重轮沿车体下缘排列,轮轴位置与侧甲板上的安装座对应。负重轮通过独立悬挂与车体连接,弹性元件和平衡构件布置在侧甲板内侧或下方,既能把地面冲击传递到车体框架,又能在单轮越障时限制姿态突变。前端或后端设置带齿主动轮,齿形与履带销啮合,另一侧布置诱导轮用于张紧和导向;上方小轮承担履带回程支撑,减少履带松边拍打。工程建模时需要重点控制主动轮节圆、履带销间距、负重轮动行程和侧甲板开孔之间的关系,否则在履带包络转动时容易出现齿圈与履带板、轮缘与裙板之间的干涉。

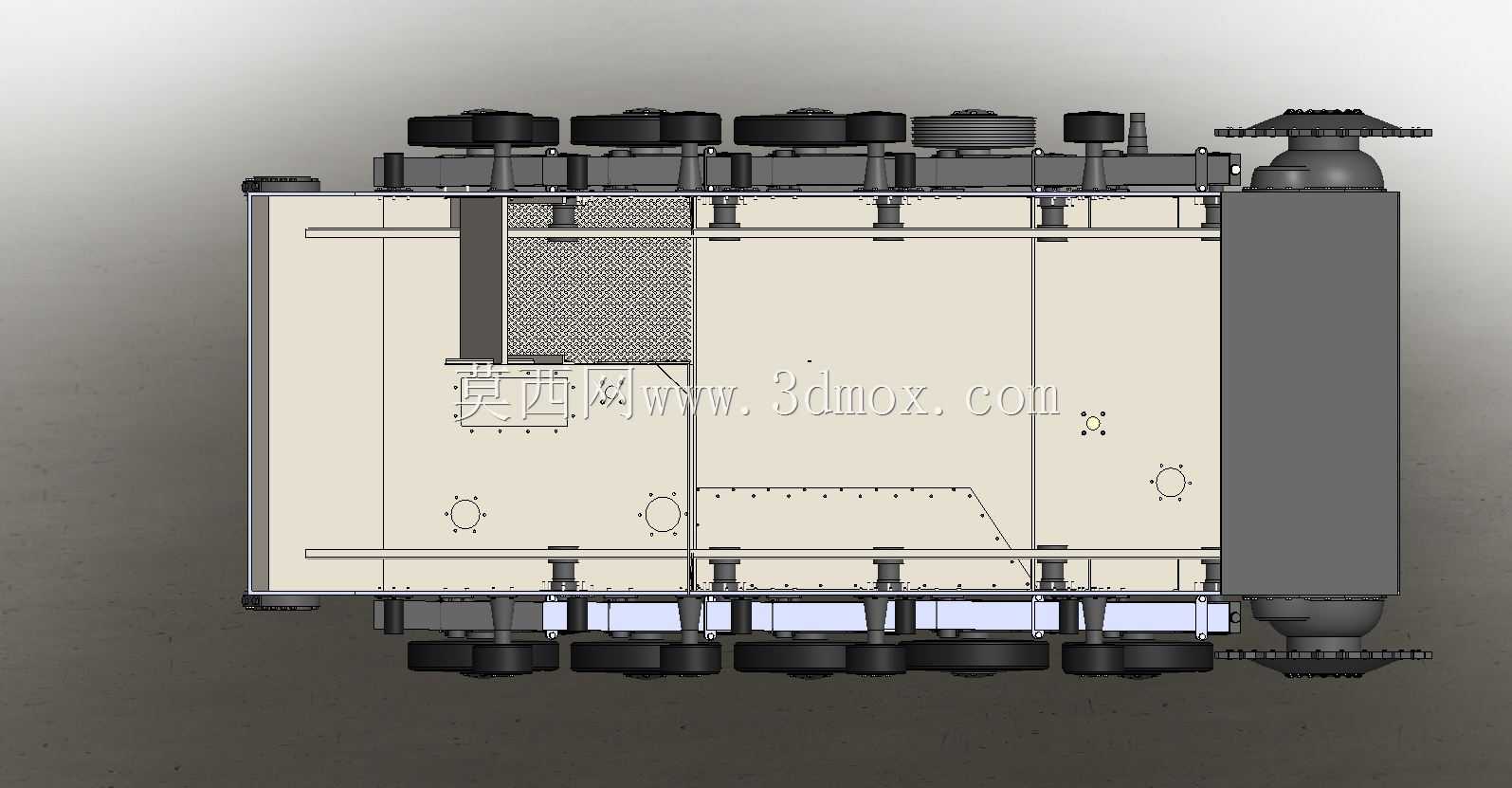

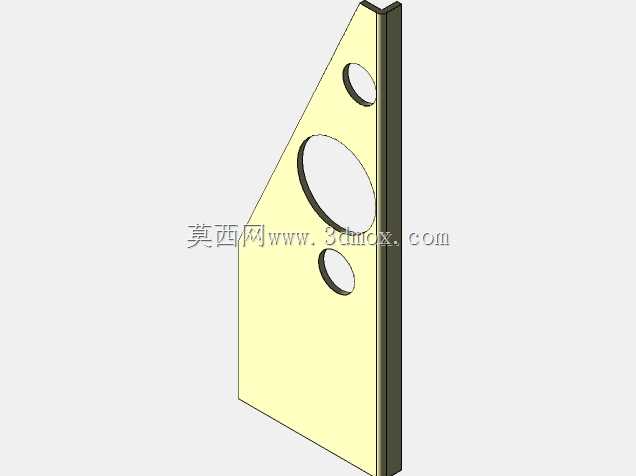

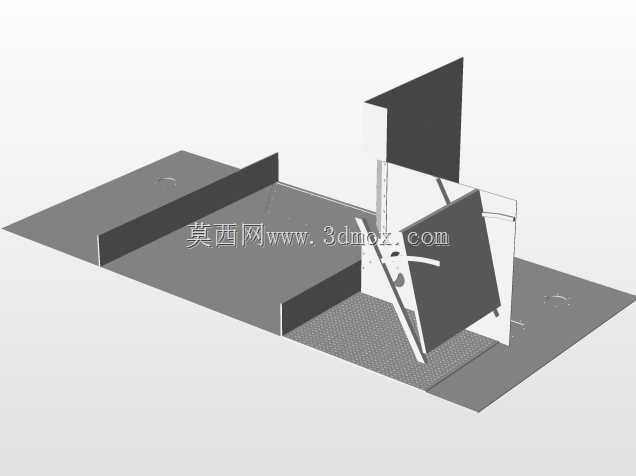

车体内部的隔板并非装饰特征,而是功能分区的关键。前部斜板后方可布置传动、转向或操纵相关部件,中部开阔空间用于人员承载或任务设备安装,后部靠近主动轮的位置便于连接变速箱、侧传动和制动组件。侧壁上可见的安装孔、支架和加强点位,对应线束固定、座椅骨架、内装板、燃油箱或蓄电池组的连接需求。底板在轮轴区域需要承受扭杆、平衡肘或悬挂支座传来的交变载荷,因此在三维结构中应体现局部加厚、加强筋或焊接支座,而不是用等厚薄板一笔带过。

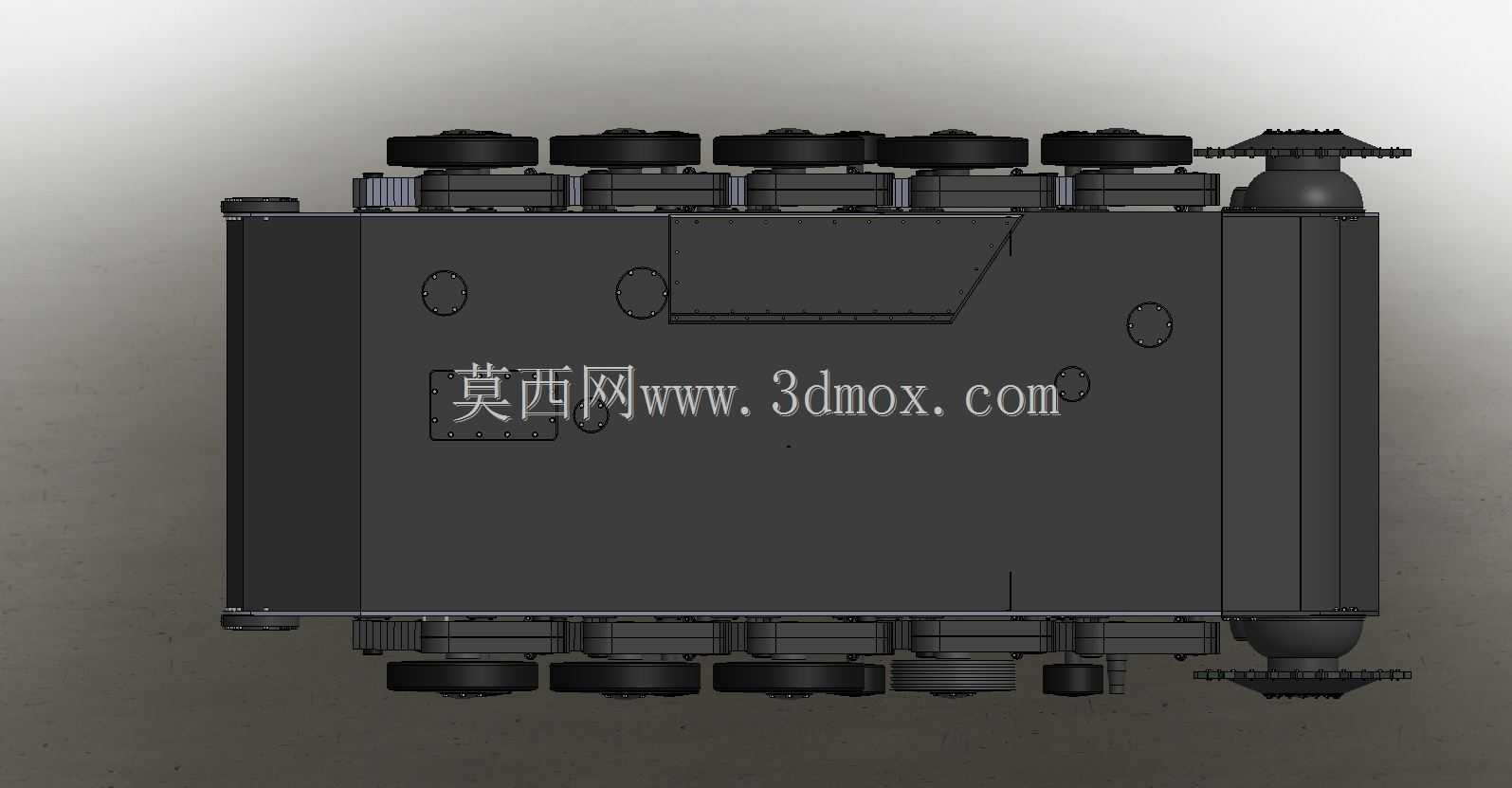

外形尺寸与安装边界是这类底盘设计中最容易被忽略的部分。车体长度要覆盖履带环的前后包络,宽度受履带外缘、侧甲板和运输限界共同约束,高度则要兼顾离地间隙、内部站立或坐姿空间以及上部炮塔/舱室的安装面。模型中履带最外侧、主动轮齿顶圆和负重轮下缘构成底盘外部动态边界;车体上沿的平面和螺栓点位构成上部任务模块的静态接口。设计时需要在履带上方保留悬挂跳动和履带卷绕空间,在侧甲板与轮系之间保留维修拆装间隙,在车体内部预留传动轴、散热管路和电缆桥架通道。

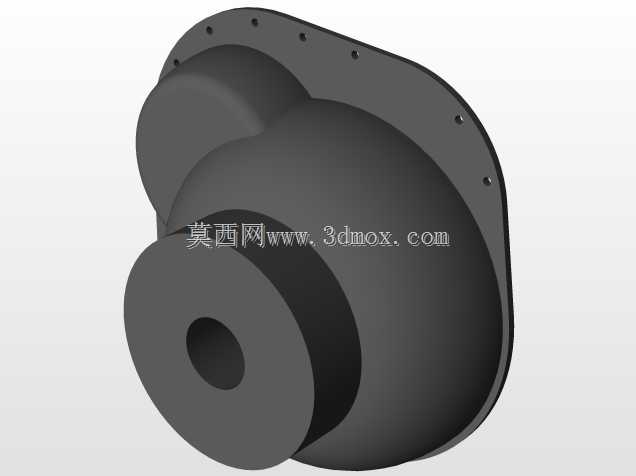

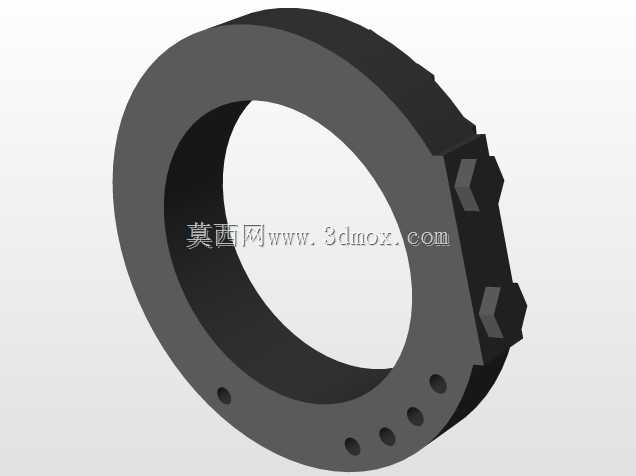

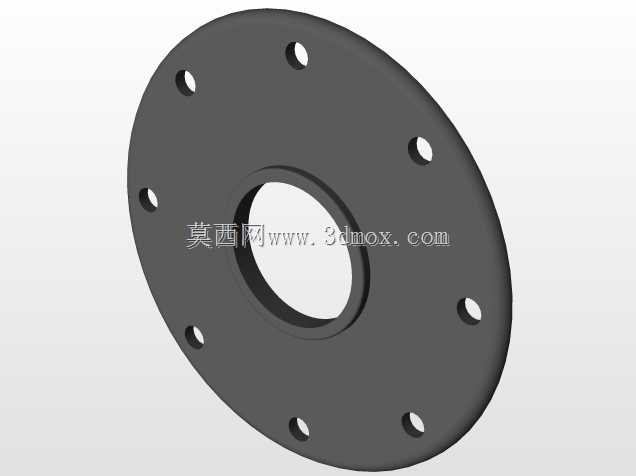

从装配逻辑看,先确定前后主动轮/诱导轮中心距和履带环轨迹,再反推车体侧板长度与悬挂孔位,比先画外壳后补轮系更稳妥。负重轮轴线应保持同侧共面,左右两侧相对车体中心线对称;主动轮轴线与终传动输出轴重合,轴承座和密封面需要在车体侧壁上形成可加工的安装基准。履带板在直线段贴合负重轮排列,在弧形段绕入主动轮和诱导轮,建模时可用节距约束检查啮合状态。若后续要扩展为完整装甲车辆,可在车体上沿增加炮塔座圈、舱门、裙板、动力舱盖板和牵引钩等接口;若用于仿真,则可继续补充悬挂刚度、阻尼、履带接触参数和质心分布,使底盘在越障、转向和制动工况下的姿态分析更接近真实车辆。
