小型钮子拨动开关结构三维造型

　　这款小型钮子式拨动开关的三维造型，围绕电控回路里最常见的手动通断控件展开，把现场装配、面板开孔、操作手感和内部安装边界都还原到了可直接用于整机布局校核的程度。做设备电控部分设计时，这类小开关往往是最容易被忽略的细节：很多工程师在布局阶段只在面板上留一个矩形占位，等到接线、装手柄、配防水螺母的时候才发现干涉，要么拨杆碰旁边的按钮，要么接线端子和柜内走线槽距离不够，返工量虽不大却很影响装配节奏。这个模型把红色基座、金属锁紧螺母、密封垫圈、拨杆操作端和底部插装引脚全部按实物比例搭建，在整机三维布局里可以直接做干涉检查，不用后期再补测绘。

　　从实际使用场景看，这类迷你拨动开关覆盖的范围非常广：小型测试仪器的电源切换、工控柜面板上的手动/自动档位选择、小型电动工具的工况切换、实验台设备的信号回路通断、车载改装电器的支路控制，都会用到同规格的钮子开关。它和大型凸轮开关、重型钮子开关的区别在于占用面板面积极小，单手拨动手感清晰，两档或者三档的卡位反馈明确，操作人员戴薄手套也能准确判断开关所处状态。模型里红色方块部分对应开关的绝缘基座，基座内部承载动触片、静触点和复位/定位结构，外部露出的两个插脚对应SPST单刀单掷回路，也就是只控制一条线路的通断，适合小功率信号回路或者小负载供电回路使用，选型时不用考虑多极同步切换的复杂接线关系。

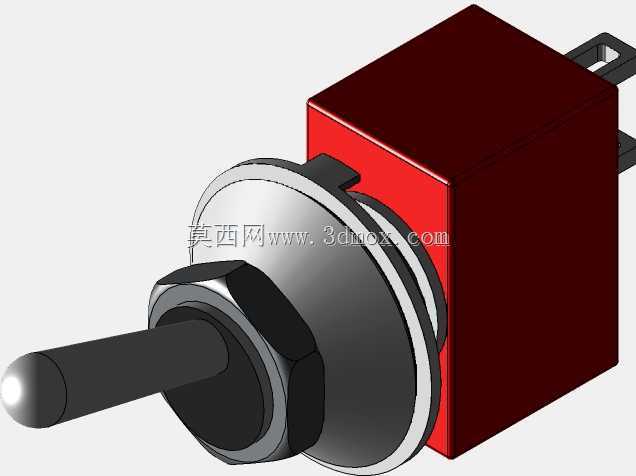

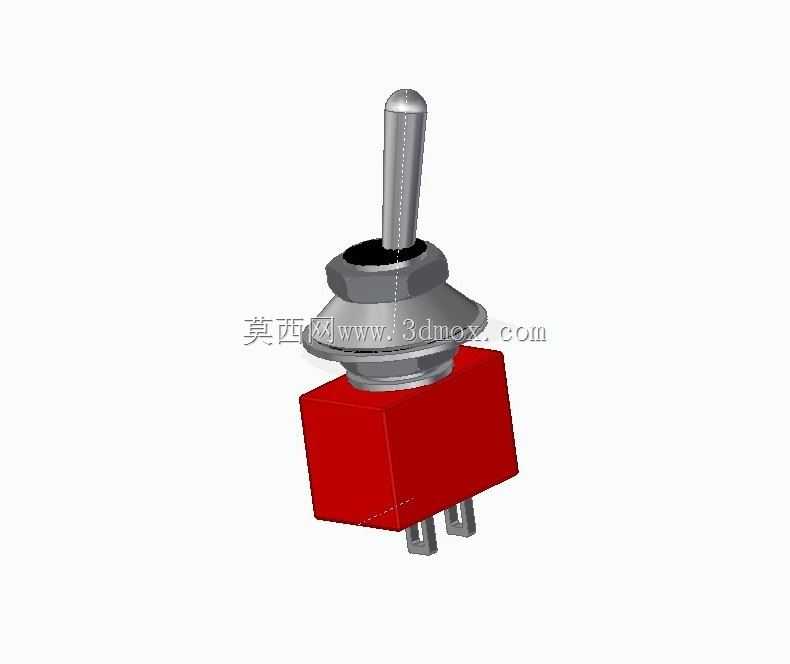

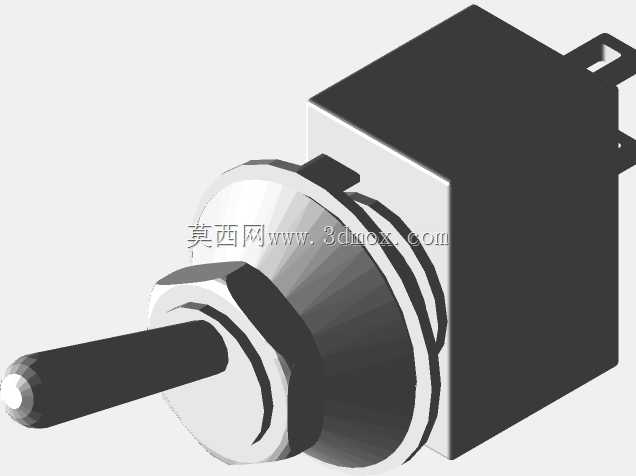

　　建模思路上没有把开关做成简化的示意块，而是分层还原了装配关系：最下方是红色绝缘本体，棱角做了小倒角处理，对应注塑件的拔模和工艺圆角，本体底部伸出的两个扁形接线引脚间距、引脚厚度都按照插装标准预留，PCB焊接或者接快插端子都能匹配；本体上方是金属安装螺纹段，配合六角锁紧螺母和面板贴合垫圈，实际装配时在控制面板上开对应直径的圆孔，把开关从面板正面穿入，背面套上垫圈拧紧紧固螺母，就能把整个开关牢牢固定在面板上，不需要额外螺丝孔位，这也是钮子开关面板安装效率高的核心原因。螺纹段上方延伸出的金属拨杆是操作部分，杆身做了圆滑过渡，顶端的球形触头避免拨动时硌手，拨杆摆动角度和基座顶部的防尘裙边对应，裙边可以遮挡大部分面板缝隙的灰尘，日常工况下能减少杂物进入开关内部。

　　尺寸边界方面，这类迷你开关的基座边长通常在十多毫米量级，整体安装高度从引脚底端到拨杆顶端也只有三十毫米左右，在紧凑的手持设备、小型控制盒里布置时，面板背后只需要预留很小的容纳空间：要注意拨杆摆动的扇形区域不能有其他元件遮挡，拨杆扳到极限位置时，杆身和周边按钮、指示灯的边缘要留出至少几毫米的操作间隙，防止快速拨动时碰到相邻控件。接线引脚在基座下方的伸出长度要匹配PCB板或者接线端子的位置，做布局时不能把基座底面直接贴死在安装板上，要给引脚焊接、导线压接留出操作空间，同时引脚周边避免和金属柜体直接接触，防止短接。

　　结构设计的细节上，金属外壳部分和绝缘基座的配合台阶也做了还原，这个台阶既是轴向定位面，也是防护密封的压紧面，装配螺母锁紧后，垫圈被压在面板和台阶面之间，既能防松也能阻挡面板正面的液体、灰尘顺着安装孔进入柜内。对于需要做面板三维布线的工程师来说，这个模型可以直接导入整机装配，核对开孔直径、螺母锁紧空间、拨杆操作行程、接线末端弯曲半径，把过去在二维图纸上容易遗漏的装配干涉问题在设计阶段全部排除。比如在做小型手持检测设备时，面板厚度通常只有一两毫米，开关螺母拧紧后背后的螺纹余量不能过长，否则会顶到内部的电路板；在做工控小控制柜时，开关背后要留出手接导线的弯折空间，导线从引脚引出后不能绷直，要留少量余量避免拨杆操作时的振动拉扯焊点。这类基础控件的精准三维模型，价值就在于把零散的装配经验固化到造型里，让结构设计、电气设计人员在选型布局时就能兼顾操作体验、安装工艺和后期维护的全部需求，不用等样机装配阶段再反复调整孔位和元件位置。
