二十五毫米圆管九十度双向插接接头

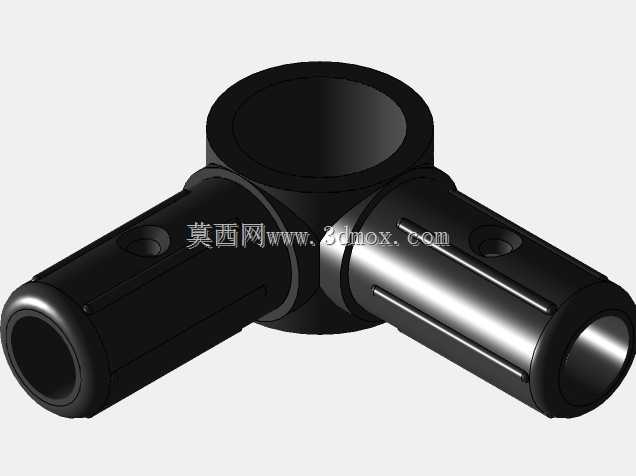

　　该接头的结构核心围绕三根正交圆管的交汇节点展开，其中一根接口沿竖直方向布置，另外两根接口处于同一水平面内，二者轴线夹角为九十度，整体构成T形加侧向延伸的三向连接构型，主要用于圆管搭建的框架体系中，在单节点位置同时完成竖直立管与两根水平横管的垂直对接，常见于工业设备外围防护围栏、车间工位物料架、模块化管线支架、检测设备台架以及轻工生产线旁的操作扶手搭建场景。在这类框架施工过程中，传统焊接节点需要现场对位、施焊、打磨、做防腐处理，不仅工序繁琐，后期拆装调整也无法重复利用管材，而这种插接式接头可以在不破坏圆管外壁的前提下完成快速装配，所有管材都可以在项目改造时重复拆解使用，非常适合小批量定制化台架的快速搭建需求。从接头的功能设计来看，

　　三个承插接口都采用了带轴向开槽的胀紧插接结构，每根插入圆管内部的插接柱表面都加工有多道沿轴向延伸的凹槽，这些凹槽一方面可以在插接时容纳管材内壁的微小尺寸偏差，吸收圆管挤出生产时产生的内径公差，避免因局部过盈导致插管无法到位；另一方面开槽结构让插接柱具备微量径向弹性，当外部锁紧螺丝从接头侧壁的顶丝孔拧入时，顶丝端部会压紧在内部圆管外壁，配合插接柱的弹性胀开，让接头内壁与管材内壁形成均匀的摩擦力，既可以防止管材从接头中脱出，也能限制管材绕轴线转动，保证整个框架节点的角度稳定性。接头的中心交汇位置做了加厚实体处理，三个接口的根部都设计了圆弧过渡结构，避免直角相交处出现应力集中，当框架承受侧向推力或者台面放置重物产生弯矩时，

　　载荷会从三根管材分别传递到中心实体段，加厚的核心区域可以承受多方向的复合弯矩，不会在接口根部出现断裂风险。竖直方向的接口为直通式空心圆筒，内径与配套的25mm圆管外径匹配，管材可以从上端直接贯穿或者插入到指定深度，接口侧壁预留的锁紧孔可以根据安装需求选择顶丝固定位置；水平方向的两个插接柱长度经过匹配设计，插入管材内部的深度足够提供稳定的抗扭力矩，插接柱末端做了小角度倒角，现场装配时不需要额外导向工具，就能快速把管材顺着倒角推入插接位，即使是没有丰富装配经验的现场人员，也能在短时间内完成整组框架的拼接。在安装边界方面，该接头适配的圆管外径为25mm，选型时需要确认管材的实际内径在插接柱的允许公差范围内，管壁厚度建议在1到2毫米之间，

　　管壁过薄会导致顶丝压紧时管材出现局部凹陷，管壁过厚则会造成内径过小无法顺利插接。布置节点时，两根水平横管的轴线夹角固定为九十度，搭建矩形框架时可以直接依靠接头本身的角度保证框架方正，不需要额外测量角度；竖直立管与水平横管的垂直度由接头的铸造/注塑精度保证，装配后整根立管的倾斜偏差可以控制在框架允许的范围内。接头的外部轮廓没有突出的尖锐棱角，所有外边缘都做了小圆角处理，在作为人员通行区域的扶手节点使用时，不会划伤操作工人，外露的顶丝头部可以搭配圆头内六角螺丝，进一步降低磕碰风险。建模过程中需要重点保证三个接口轴线的空间位置度，尤其是两根水平插接柱的同轴度以及它们与竖直接口的垂直度，一旦轴线出现偏移，装配时会出现管材别劲、接口缝隙不均的问题；侧壁的顶丝孔需要与插接柱的内腔贯通，建模时要检查孔位是否与内部开槽位置干涉，避免螺丝拧入后顶在实体筋位上无法压紧管材。中心实体部分的壁厚要均匀，若采用注塑工艺生产，壁厚差异过大会导致成型后出现缩痕，影响接口的尺寸精度；若采用金属压铸或者机加工工艺，则要在交汇位置预留足够的加工余量，保证三个接口的配合尺寸一致性。这类接头在实际使用中，还可以搭配同系列的直通、三通、万向弯头接头，组合搭建出任意形态的圆管框架，不需要在管材上打孔或者焊接，仅通过内六角扳手锁紧顶丝即可完成全部装配，后期需要调整框架布局时，松开顶丝就可以移动接头位置或者更换管材，大幅降低非标台架的搭建和改造成本。
