欧标双插对接式插座创意结构设计

　　这套接插结构的核心定位，是面向桌面小型用电外设、便携测试工装、创意DIY机电装置的供电转接场景，区别于常规墙装固定式插座，它采用开放式U型承载底座搭配两组对称布置的欧标插头夹持位，整体没有额外封闭外壳，所有导电接触路径、插头配合位、支撑轮廓都直接外露，既可以作为独立的双路供电取电模块，嵌入到自制小型机电作品的框架内部，也能作为接插结构原理验证样件，用来演示欧式插头的插合受力、导电接触带的排布逻辑。

　　从实际使用逻辑来看，常规欧标插头依靠插销根部的圆柱面和插座内的弹性夹片形成径向抱紧，实现导电通流，这套结构没有沿用市面上常见的整体铜套夹片方案，而是在每个插头配合位布置了三条短接触带，接触带沿插销圆周方向均匀错开，分别对应插销插入后的三个受力支撑点，插销推入时三条接触带同时产生微量弹性形变，从三个方向贴紧插销金属表面，相比两片式对夹结构，三点接触的抗偏心能力更强，当插头存在小幅插拔偏斜、或者插销外径存在制造公差时，至少能保证两条接触带始终和插销表面贴合，不会出现单点接触导致的通流截面积不足、接触电阻偏大、局部发热的问题。

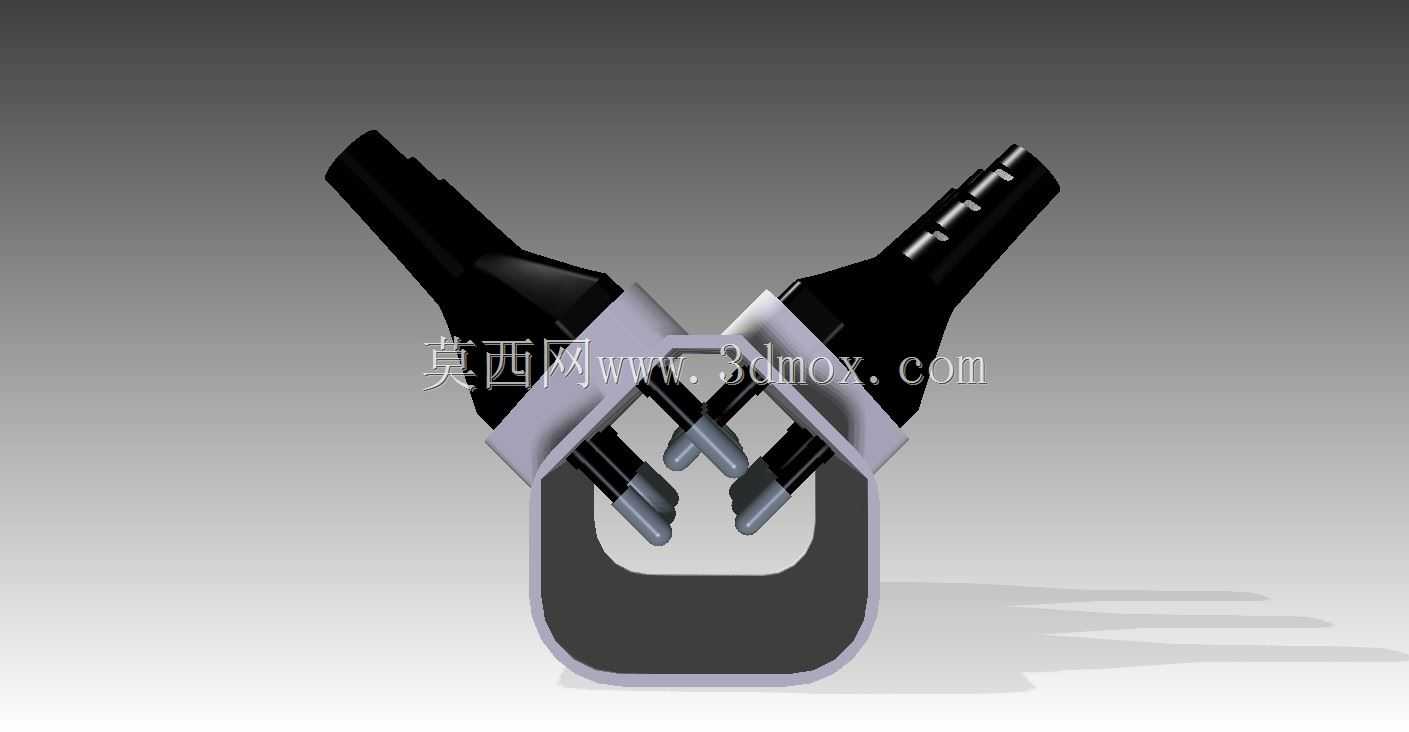

　　底座部分采用U型开口轮廓，两个插头安装位对称布置在U型的两个上端臂位置，插头插入后线缆朝向斜上方外侧引出，不会和底座中间的镂空区域发生干涉，中间预留的镂空空间并非冗余设计，在实际改装场景里，这个区域可以嵌入小型AC-DC降压模块、微型散热风扇、信号转接电路板，甚至可以作为小型创意装置的机身连接段——比如把U型底座作为三角支架形态作品的颈部连接座，两侧插头直接作为外接供电输入端口，不需要额外在外壳上开孔安装插座，整体结构的集成度更高。

　　安装边界方面，整个组件的外轮廓宽度由两个插头的外侧间距决定，U型底座的两个臂厚预留了接触带的安装槽位，接触带嵌装在臂体的内槽当中，不需要额外打螺丝固定，靠槽位的过盈配合就能实现接触带的定位，底座底部为平直支撑面，可以直接用双面胶、扎带或者两颗M3小螺丝固定在设备内壁的安装平面上，不需要定制专用的安装法兰。插头和底座的配合位设置了轴向限位台阶，插头插到位后台阶面贴紧底座臂的上端面，避免插拔时插头过度推入触碰底座内部的布线空间。

　　布线路径上，三条接触带的尾端直接延伸到底座臂的内侧空腔，导线可以沿U型底座的内壁走线，从底座底部的出线缺口引出，整个走线路径没有尖锐转角，避免导线绝缘层被结构棱边割破。和常规封闭式插座相比，这种开放式结构的散热条件更好，接触带通电产生的热量可以直接通过空气对流散出，不会在封闭壳体内积聚，适合小功率长时间通电的DIY装置使用。在结构建模过程中，需要重点匹配插销和接触带的配合间隙：接触带的抱紧余量要控制在合理范围，余量过大则插拔力过高，长期使用会加速接触带弹性疲劳，余量过小则接触压力不足，容易出现通电松动；同时三个接触带的圆周定位角度要均匀偏差控制在很小范围，保证插销插入后受力对称，不会出现卡滞偏斜。这套结构也预留了足够的改装拓展空间，使用者可以根据自身装置的外形需求，在U型底座的外轮廓上追加外壳蒙皮、固定耳位，或者调整两个插头的张开角度，适配不同的出线方向。
