多工位CNC虎钳阵列工装夹具

　　这套多工位夹具面向立式加工中心、小型数控铣床和钻攻中心的批量装夹需求，核心思路是把原本一次只能夹持一个毛坯的单机作业，扩展为在同一工作台面上并行布置多个独立夹紧单元。现场使用时，操作者可以在一个程序循环内完成不同尺寸、不同工序工件的粗加工、钻孔、铣边或夜间无人值守加工，减少换件、找正和等待造成的主轴停顿。

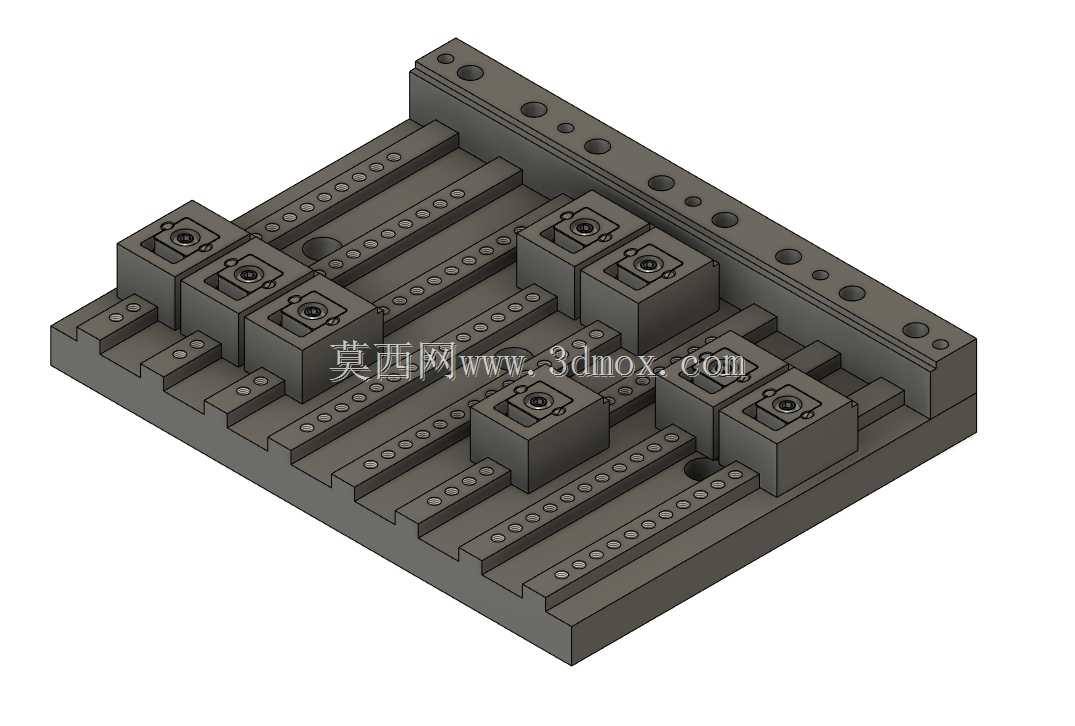

　　夹具主体采用底板加立柱导轨的组合结构。后侧和顶部设置带密集安装孔的基准板，孔位按规则阵列分布，用于固定虎钳模块、定位块、挡料销和辅助支撑。多个虎钳单元沿底板长度方向排布，位置可根据毛坯外形、刀具路径和排屑空间灵活调整。每个夹紧模块都保留独立的钳口、滑块和锁紧结构，既能统一压紧相似零件，也能通过更换钳口或调整开度夹持不同规格的方料、条料和小型异形件。

　　设计时优先考虑机床工作台的安装边界。底板需要落在工作台有效行程内，周边留出压板、T型螺栓和扳手操作空间；虎钳高度不能超过Z轴安全间隙，同时要保证刀具在相邻工位之间移动时不会与钳体、立柱或已装夹工件发生干涉。阵列孔距的设定兼顾刚性与可调性：孔距过小会削弱板件强度并增加加工量，孔距过大则会限制工位布置密度。模型中立柱与底板形成稳定的L形支撑，夹紧力通过钳体传递到底座，再由工作台压板或T型槽螺栓分散到机床床身上。

　　在实际加工场景中，这类夹具特别适合小尺寸零件的成组生产。例如把若干铝件、钢件或工程塑料毛坯分别装在不同虎钳上，程序按工位顺序调用对应刀路，主轴可连续完成面铣、轮廓铣、孔加工和倒角。对于需要二次装夹的零件，也可在部分工位放置毛坯，在另一部分工位放置半成品，通过一次装夹完成多道工序的衔接。夜间运行时，多工位布局能显著延长机床自动切削时间，降低人工频繁开关门、松紧虎钳和重新对刀的频率。

　　结构建模需要重点表达钳口开合、模块滑移、基准孔阵列和装配约束关系。底板上的安装孔不仅是定位特征，也承担重复装配基准作用；立柱侧面的长孔和阵列孔为虎钳高度、前后位置提供调节余量。钳口工作面应保持平行，夹紧面与底板基准面之间需要明确垂直度要求，避免多工位累积误差。对于易变形薄壁件，还可在模型基础上扩展软钳口、增高垫或侧向支撑，使夹持力更均匀。

　　排屑也是设计中不能忽略的问题。多工位同时切削会产生大量切屑，若钳体之间间隙过小，切屑容易堆积在滑块、螺纹和定位孔周围，影响重复定位。模型在工位之间保留了操作和清理空间，底板与立柱的开放式结构也便于切削液冲洗。维护时可定期拆下虎钳模块，清理导轨面和锁紧螺纹，再通过基准孔快速恢复安装位置。

　　从工程应用看，这套结构不是单纯把多个虎钳摆放在工作台上，而是通过统一底板、规则孔系和模块化夹紧单元，把零散装夹转化为可复制的工位系统。它既适用于单件小批多品种加工，也适合简单零件的小批量连续生产，对提高机床主轴利用率、稳定装夹精度和减少辅助时间具有直接作用。
