黄金选矿厂尼尔森分选机组布局结构

　　该三维结构围绕黄金选厂中尼尔森重力分选工段展开，核心不是单台设备孤立建模，而是把给矿、分选、排矿、脱水、矿浆输送和检修通道放在同一布置尺度内校核。现场常见的问题并不只是选别效率，而是设备就位后管路走向拥挤、检修门打不开、吊装空间不足、溜槽坡度与矿浆流向不匹配。模型在搭建时先按300t/h处理量级确定主分选设备的占位，再向前后延伸双子座式黄金脱水室，使重选精矿能够就近进入脱水环节，减少长距离泵送造成的管路磨损和高差损失。

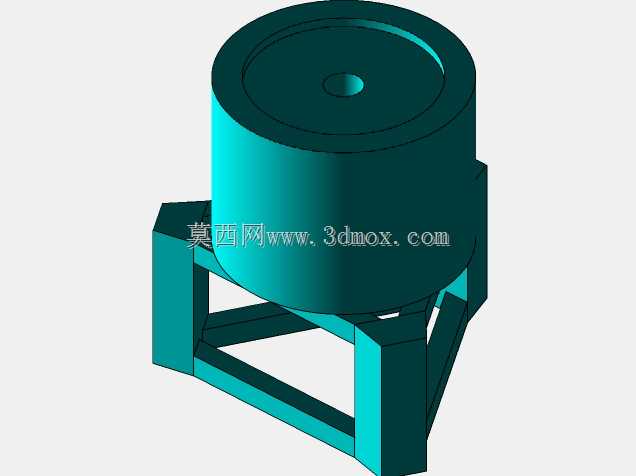

　　尼尔森分选设备适用于岩金、砂金及多金属矿石中单体解离贵金属的回收，尤其对细粒级、比重差明显的矿物具有稳定作用。设备运行时，矿浆进入旋转分选腔后，在离心力和反冲水共同作用下形成流膜分层：高密度金粒向腔壁富集，低密度脉石随尾矿流排出。三维布置中需要重点表达给矿箱、分选主机、驱动段、排矿口、反冲水管路和尾矿溜槽之间的相对关系。给矿端应保持稳定压头和均匀流量，避免来料冲击造成分选腔负荷波动；尾矿端则要保证自流坡度，防止粗颗粒沉积。

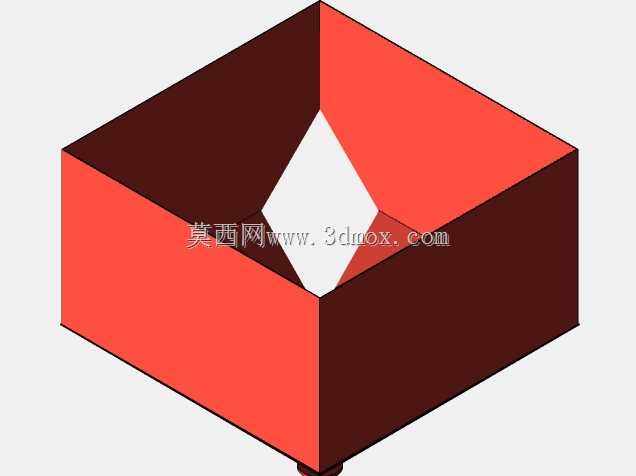

　　双子座黄金脱水室的设置服务于重选精矿的后续收集。分选得到的高比重精矿浓度波动较大，直接进入后续作业会影响水量平衡，因此脱水室承担缓冲、沉降和排水功能。模型中两台脱水单元并列布置，既可以轮换清理，也能在单台维护时保持流程不完全中断。脱水室上部需要预留观察和清理空间，下部锥段角度应满足物料下滑要求，侧壁与排料口位置要兼顾人工掏矿、软管抽吸和小型叉车转运。若只按设备样本外形摆放，忽略锥段下方净空，现场往往会出现排料桶无法推入、地面积水难以排出的问题。

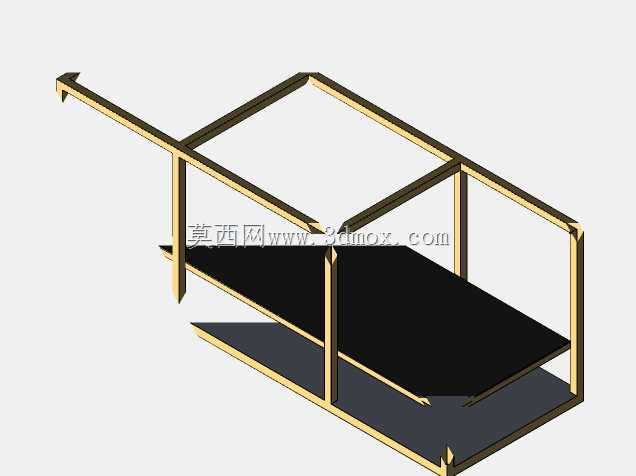

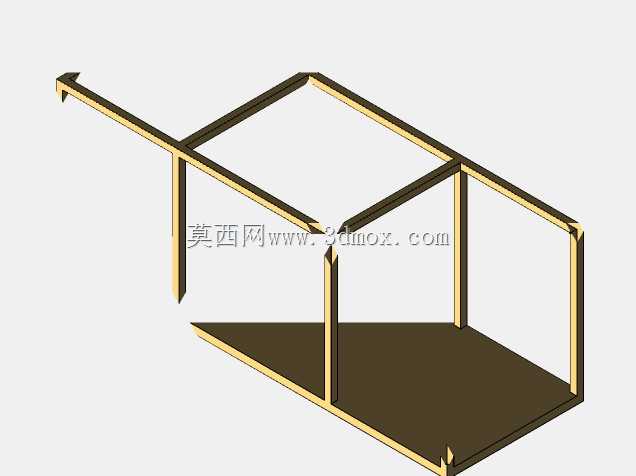

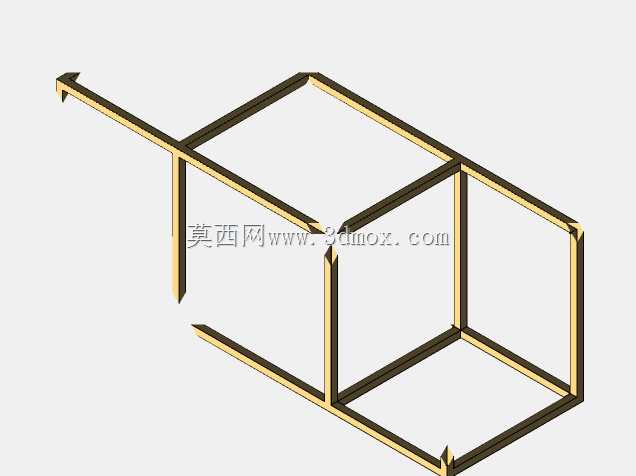

　　机架部分采用型钢焊接框架思路，主梁承担分选主机振动和旋转载荷，支腿落点避开地沟与电缆桥架。设备框架不宜单纯追求外观规整，而应让位于管路和检修：靠近传动侧留出电机、皮带罩和润滑点的操作距离；靠近排矿侧留出尾矿溜槽拆装空间；平台边缘设置踢脚板和可拆卸护栏，护栏在吊装位置可分段拆除。工作台面高度按操作人员观察给矿、取样和调节反冲水阀门的动作尺度确定，过高会增加攀爬频次，过低则会压缩下方管路。

　　外形与安装边界方面，主分选机组周围应区分固定轮廓、运动轮廓和检修轮廓。固定轮廓包括筒体、机架、平台、管道和脱水室；运动轮廓包括检修门开启、皮带罩拆卸、吊装索具摆动以及内部分选碗提吊空间；检修轮廓还要叠加人员手臂活动、工具长度和备件临时堆放区域。模型将左右通道保留为主要巡检路径，前方布置阀门与操作点，后方集中安排排水和尾矿汇集，使操作人员不必跨越矿浆管线即可完成日常巡视。

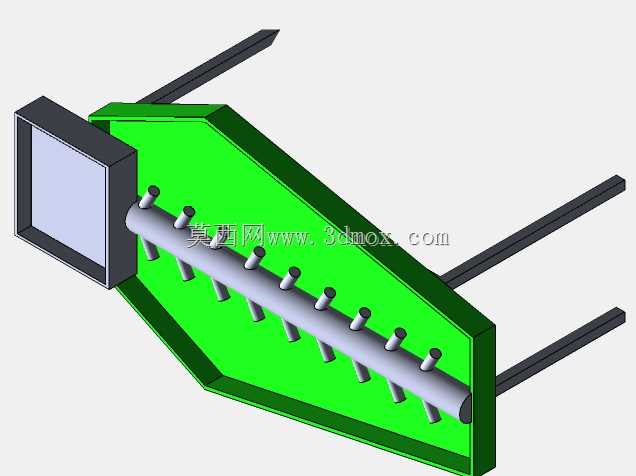

　　溜槽设计在整套布局中占有较大比重。重力选矿现场依赖大量自流输送，溜槽断面、坡度和转弯半径直接决定是否堵矿。粗颗粒尾矿溜槽宜采用较陡坡度并减少急弯，精矿溜槽则要控制冲蚀和飞溅，必要时设置可更换衬板。管路与溜槽相交处不能仅凭二维图纸判断，三维模型能够直观检查净高、法兰位置和阀门手轮方向。反冲水管路应保持压力稳定，阀门靠近操作平台布置，压力表朝向巡检视线，避免把调节点放在设备背后或高温、潮湿、狭窄区域。

　　从结构设计角度看，选厂布置还要考虑荷载传递。分选主机运转时存在旋转质量和周期性水流冲击，框架地脚位置应与混凝土基础或钢平台梁对齐；脱水室盛装矿浆后重量较大，支座不能落在薄楼板悬臂区。两台脱水室并列时，共用支架应分别考虑满浆、排空和单侧检修工况，防止不均匀沉降影响连接管密封。给矿箱与主机之间宜设置短节或柔性连接，以吸收安装误差和轻微振动，但柔性段不能形成倒坡造成积矿。

　　该模型对选型人员的价值在于，可以在方案阶段把工艺流程转化为可测量的空间关系：主机与脱水室的中心距、平台标高、溜槽落差、阀门操作距离、吊装通道宽度以及地脚边界都能在装配环境中核对。对于结构工程师，可继续细化焊接框架、衬板、检修门、管道支架和地脚板；对于选矿工艺人员，可据此调整给矿量、水量和尾矿流向；对于现场安装人员，则能提前发现设备与土建基础、电缆桥架、排水地沟之间的干涉。整体结构强调重力分选流程的连续性、脱水作业的就近性以及检修维护的可到达性，而不是单纯展示单台设备外形。
