矿山磨矿作业双轮修整装置结构设计

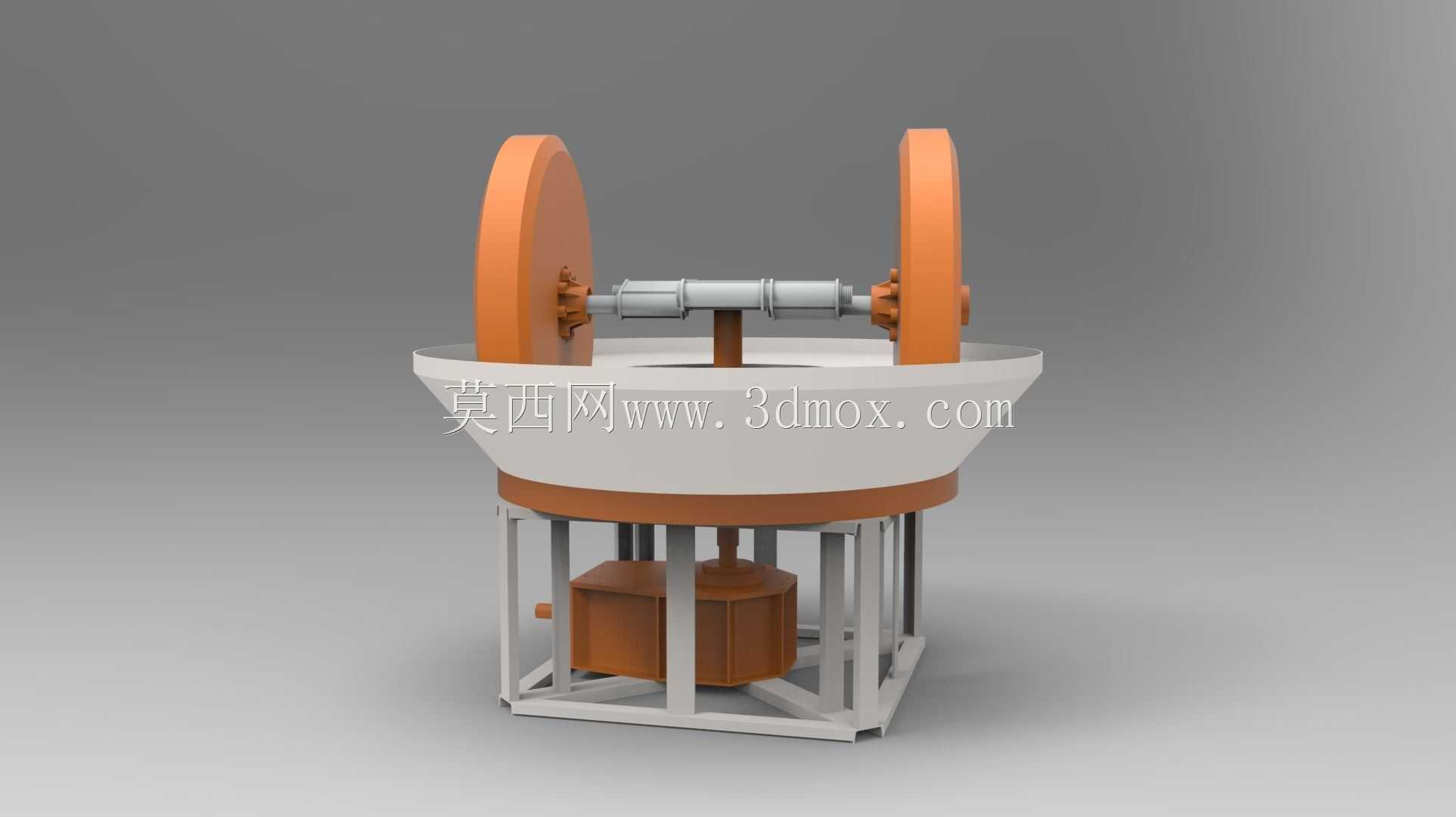

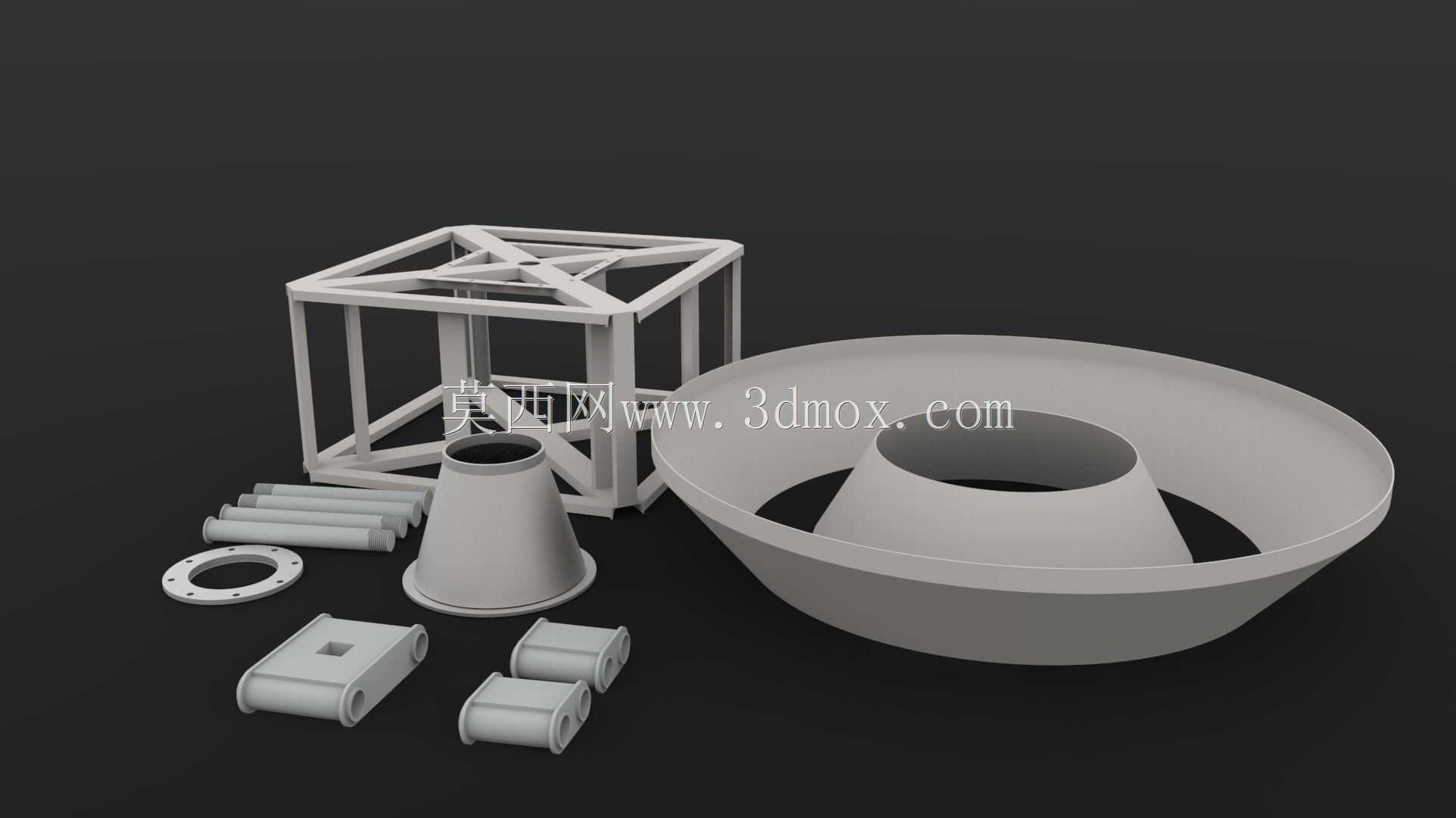

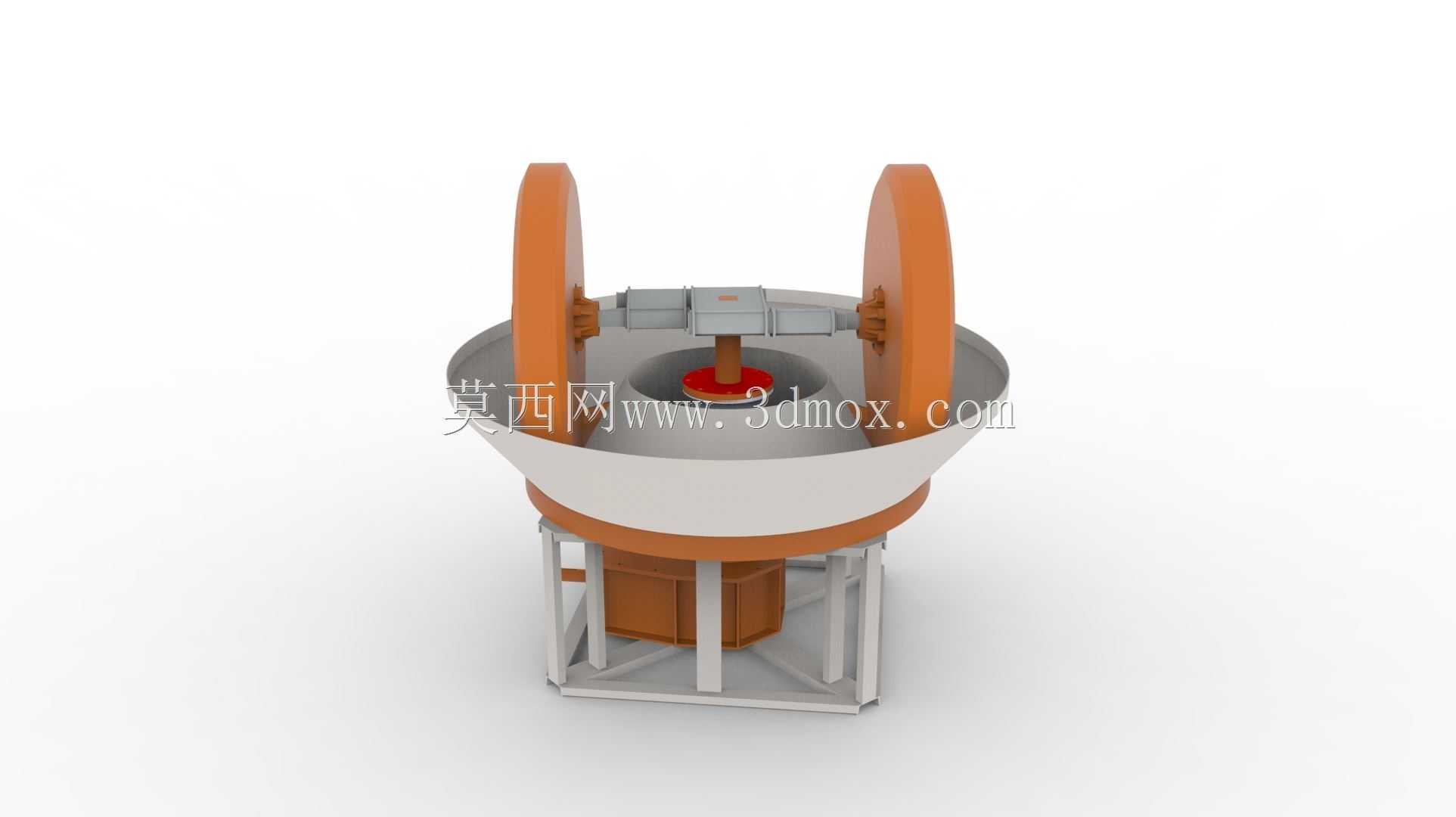

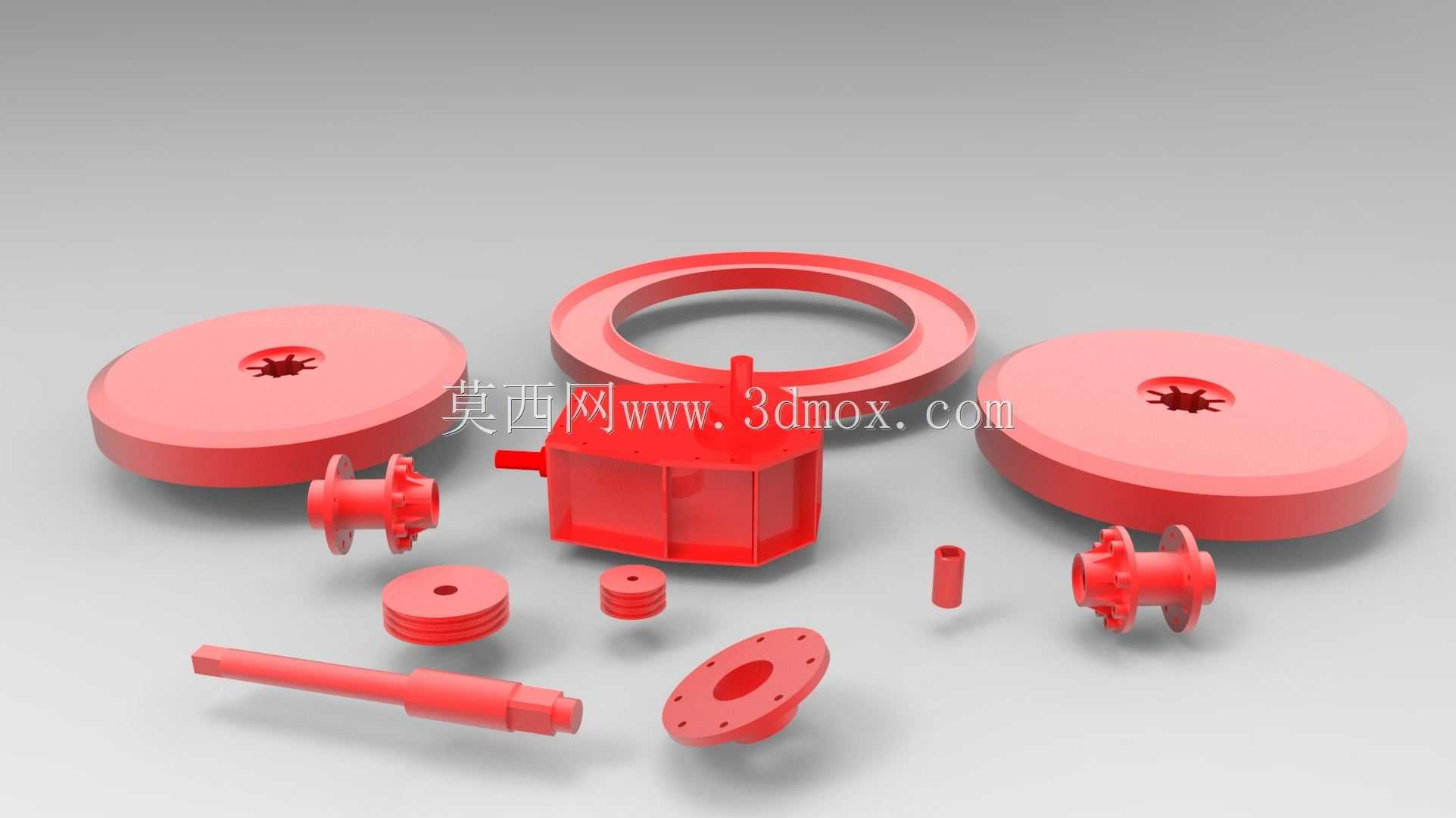

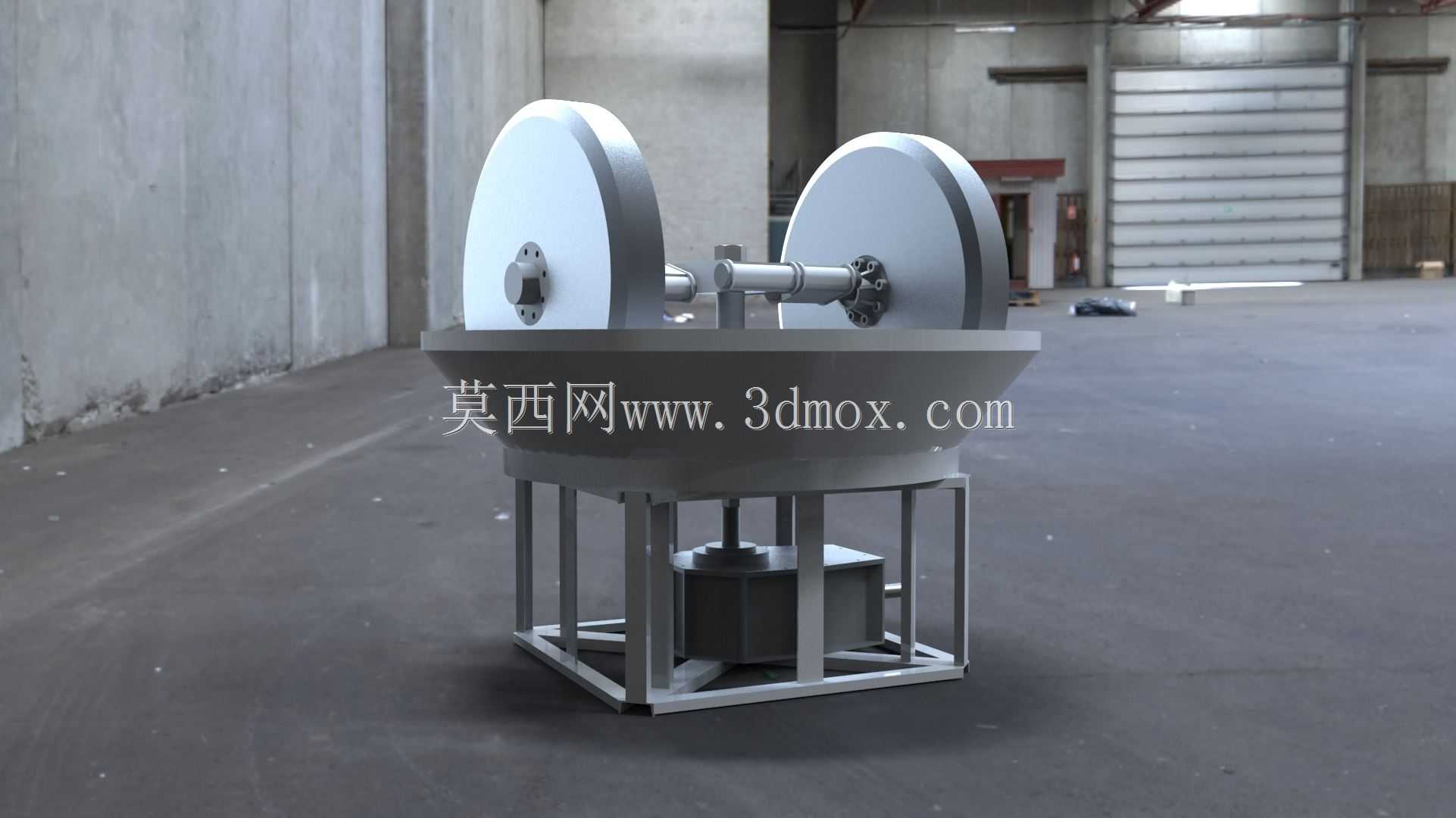

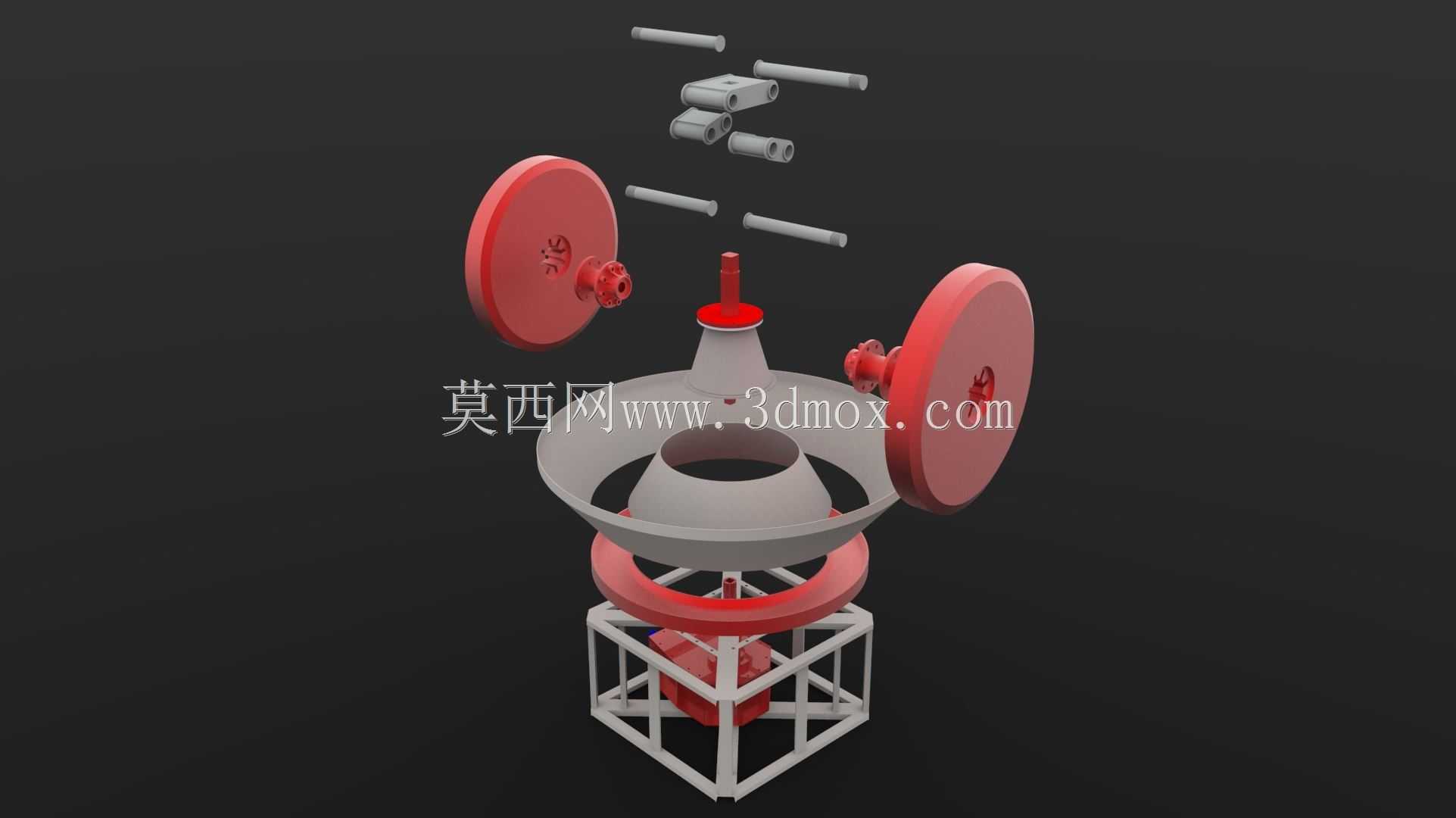

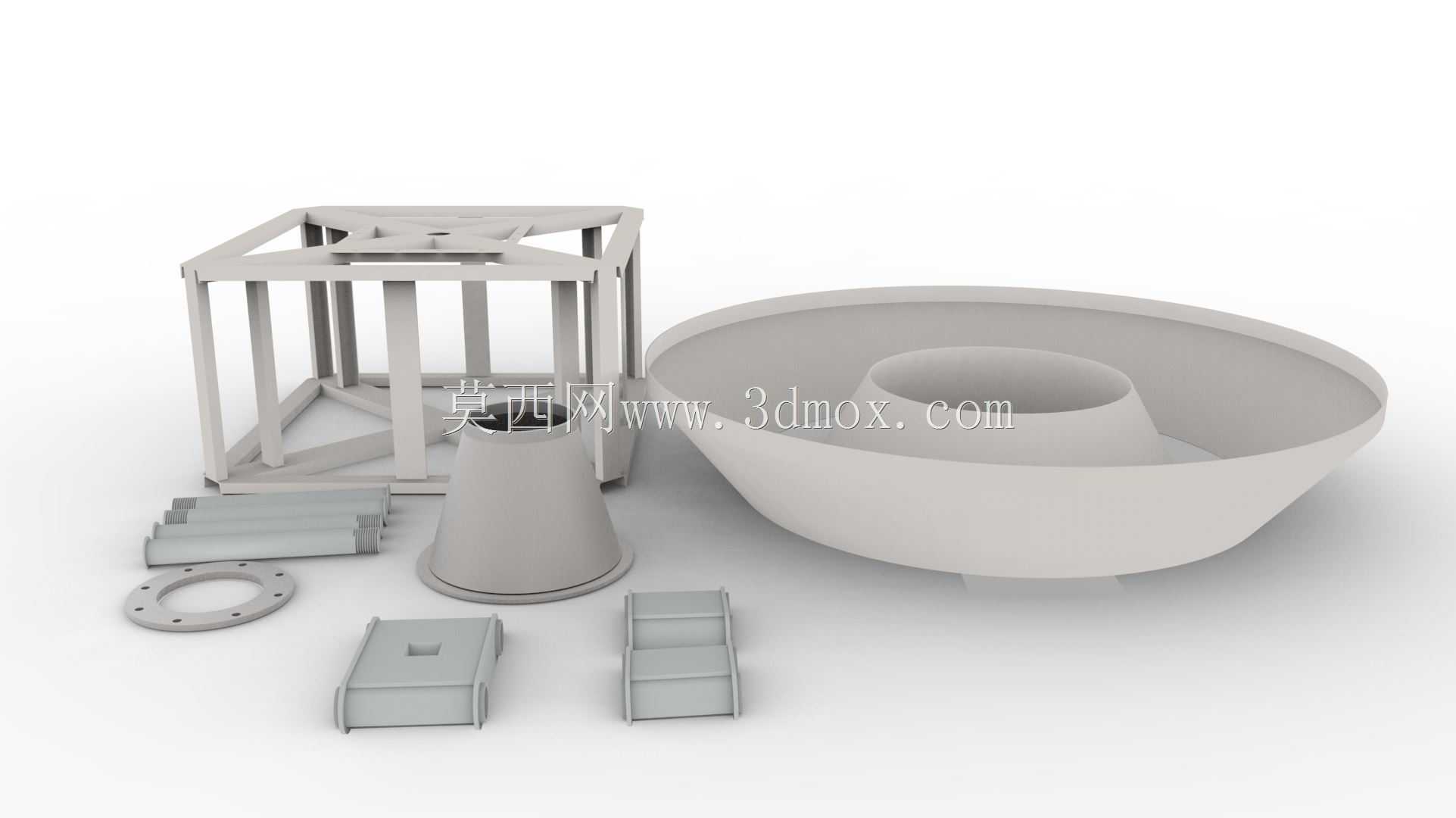

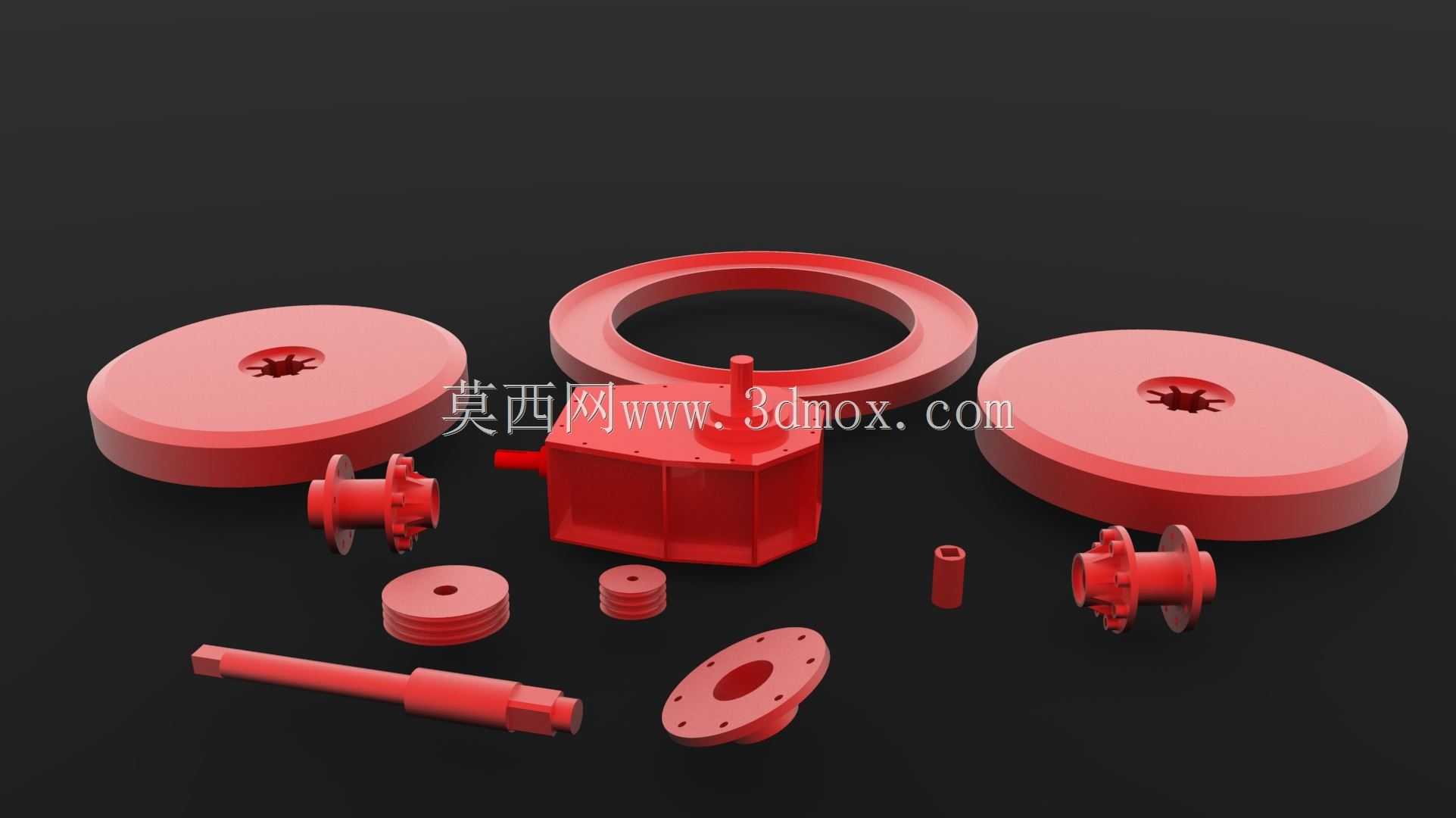

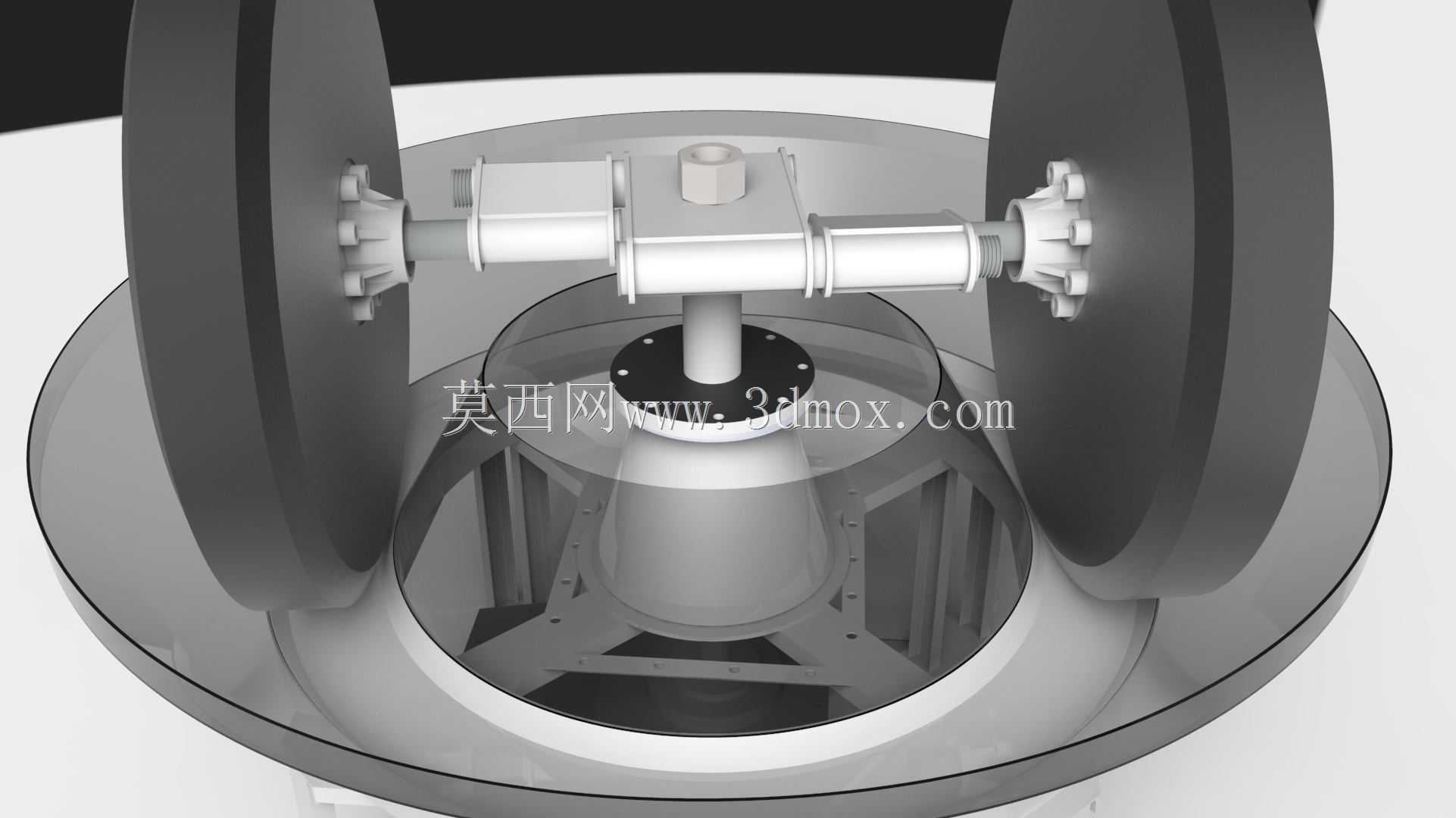

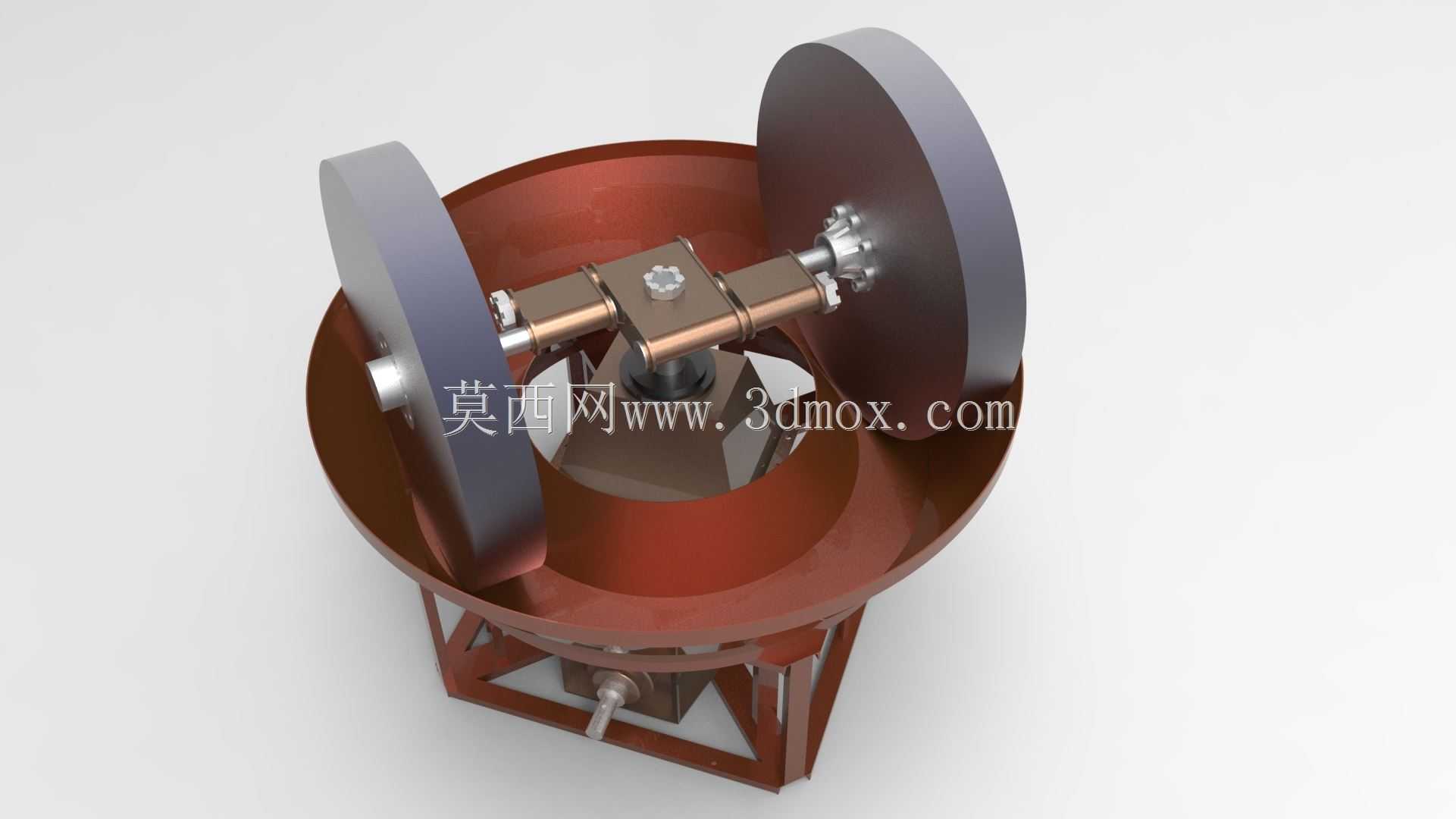

　　这套双轮修整装置主要配套矿山选矿环节的磨矿工序使用，核心作用是对磨矿作业面的磨轮、衬板工作面进行定期修整，消除磨矿过程中工作面产生的沟槽、偏磨、凹凸形变，保证磨矿介质与工作面的接触贴合度，避免因工作面失形导致磨矿粒度不均、磨矿效率下降的问题，在中小型选矿厂的二段磨矿、精矿再磨工位应用较为普遍。从结构拆分来看，整套装置包含两个对称布置的修整轮主体、传动主轴、减速箱体、连接法兰、定位衬套、密封端盖、紧固件等多个独立部件，所有部件的配合公差均按照矿山设备重载、多粉尘的工况做了适配设计。修整轮采用盘式对称结构，轮体工作面预留了星型定位卡槽，安装时可直接与主轴端的定位凸台卡合，无需额外加工定位键槽，既保证了扭矩传递的可靠性，

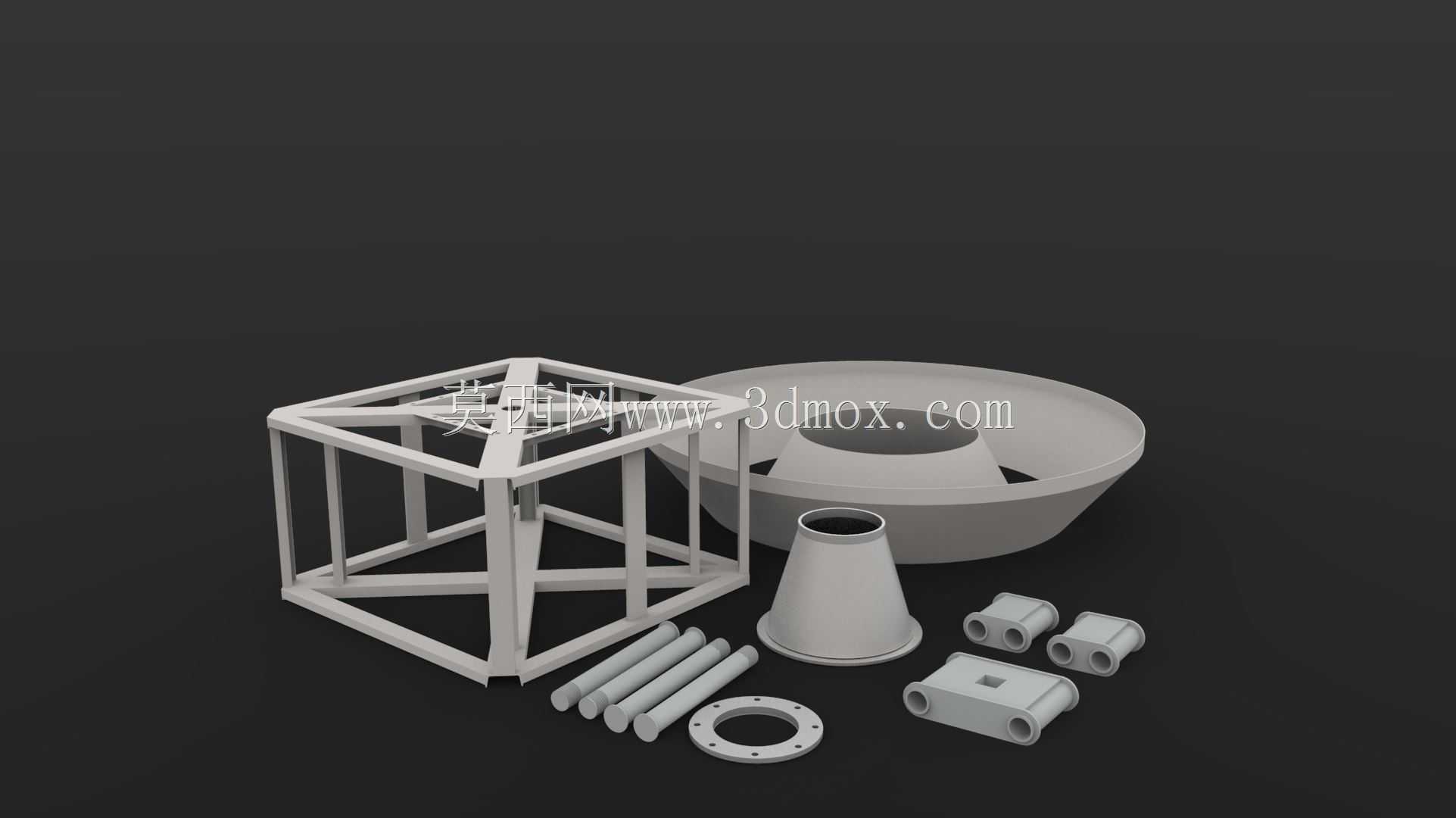

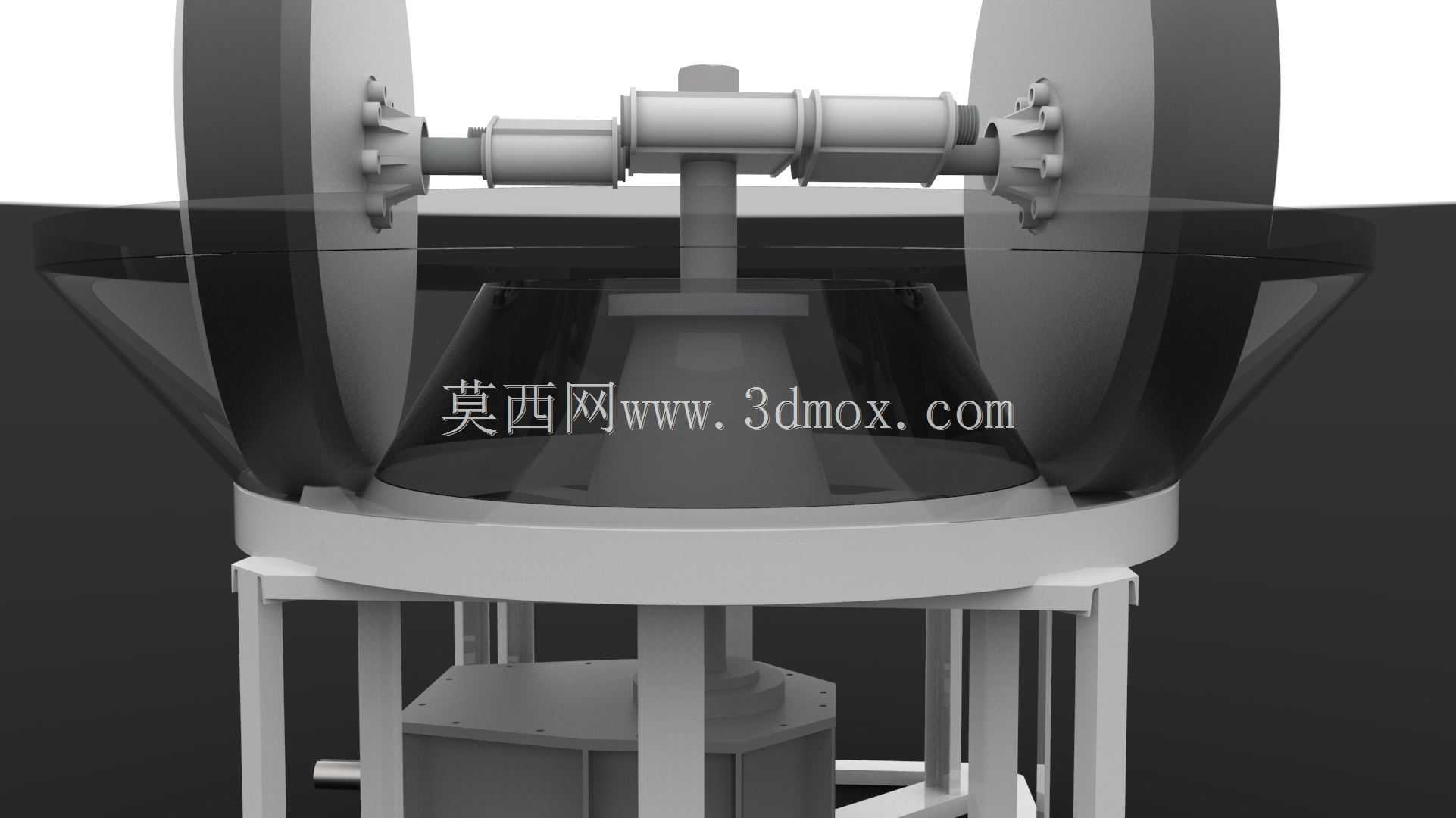

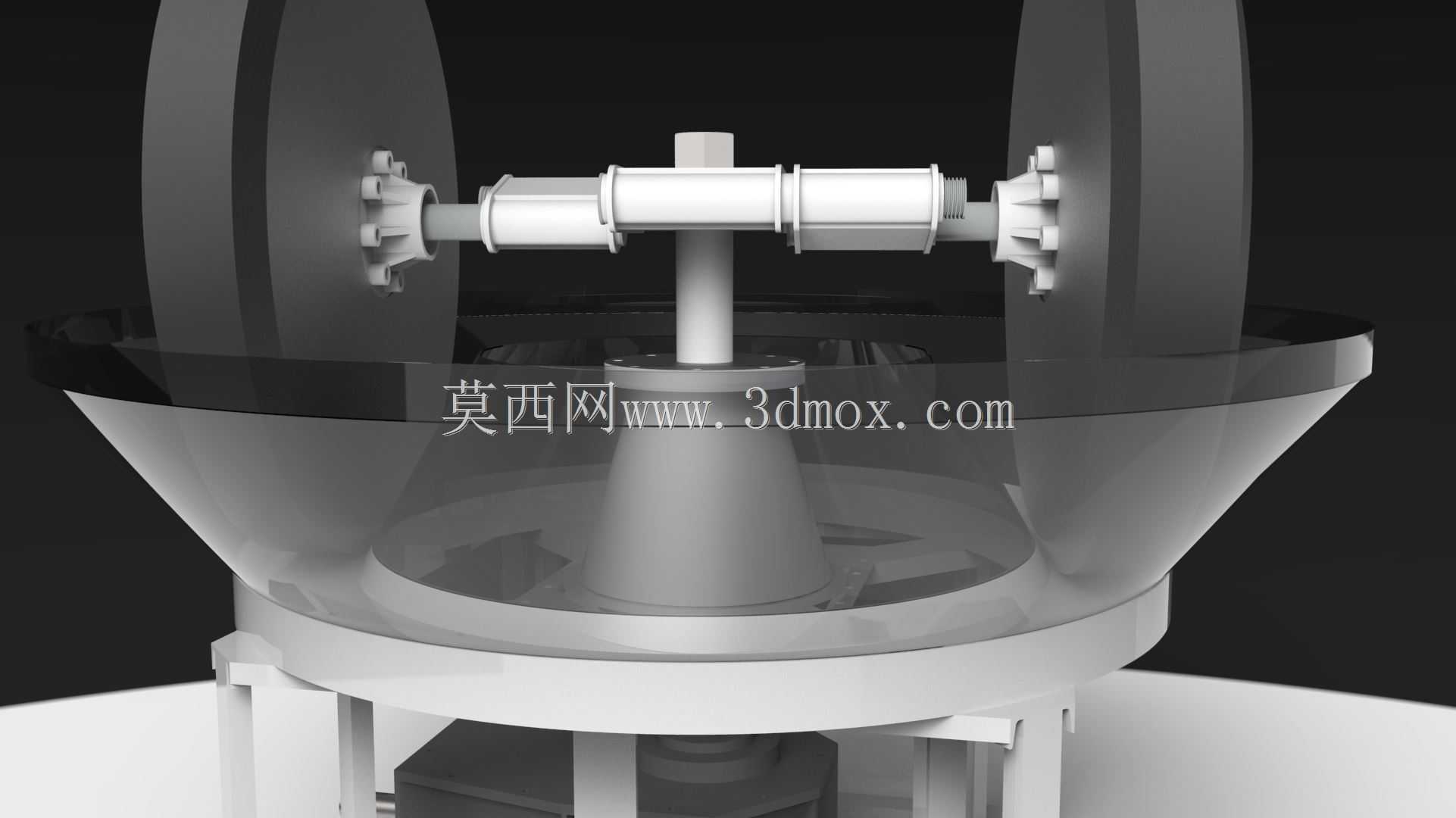

　　也降低了现场更换修整轮的作业难度，轮体边缘做了15度倒角处理，修整作业时可避免轮体边缘刮蹭磨矿设备的护板结构。传动部分采用阶梯式主轴设计，轴段依次布置轴承位、密封位、联轴器连接位，轴承位的轴肩高度按照深沟球轴承的安装标准设定，既保证轴承内圈的轴向定位强度，也不会出现轴承拆卸时卡滞的问题；主轴两端的连接法兰采用8孔均布设计，法兰端面加工有0.2毫米深度的密封槽，安装时嵌入橡胶密封圈即可阻挡矿浆、粉尘进入轴承腔，延长轴承的维护周期。中间的减速箱体采用一体式铸造结构，箱体壁厚根据传动齿轮的受力计算设定为12毫米，箱体内部预留了齿轮啮合的润滑油存储腔，箱体侧面设置了油位观察孔与放油螺塞，日常维护时可直接观察油位高度，

　　无需拆开箱体即可完成润滑油更换；箱体的安装底座设置了四个长条形安装孔，可适配现场安装基座的位置误差，安装时调整好位置后直接穿入地脚螺栓固定即可，无需对基座进行二次配钻。整套装置的安装边界尺寸控制较为紧凑，整体横向安装宽度不超过1.2米，纵向伸出长度不超过0.8米，安装时修整轮工作面与待修整的磨轮工作面平行度误差需控制在0.1毫米以内，否则修整作业时会出现局部吃刀量过大的问题，既会加快修整轮的磨损，也会导致修整后的工作面平面度达不到工艺要求。设计过程中针对矿山现场粉尘大、润滑条件差的问题，所有转动配合面均采用了双重密封结构，外侧为骨架油封阻挡大颗粒粉尘，内侧为毛毡圈阻挡细微矿尘，两道密封之间预留了润滑脂填充腔，

　　每次设备保养时注满润滑脂即可形成可靠的密封屏障。连接用的衬套、端盖等小部件均采用标准化尺寸设计，衬套的内外径公差选用H7/h6的间隙配合，现场更换时无需额外修配，直接替换即可完成装配，降低了现场维护的配件加工成本。两个修整轮的间距可通过主轴上的调整垫片进行微调，调整范围在0到20毫米之间，可适配不同宽度的磨矿工作面修整需求，调整时只需拆开两端的端盖，增减调整垫片的厚度即可，无需拆卸整套传动结构，大幅缩短了调整作业的停机时间。装置的动力输入端采用标准的联轴器接口，可直接与现场的减速电机输出轴连接，无需额外加工过渡连接套，适配性较强。在实际作业过程中，修整轮的进给采用手动微量进给结构，每次进给量控制在0.05到0.1毫米之间，避免单次进给量过大导致修整轮崩裂、主轴负载超标的问题，整套结构的设计完全贴合矿山选矿车间的实际作业工况，没有冗余的功能结构，所有部件的设计都围绕易维护、高可靠性、适配性强的核心需求展开，可直接作为磨矿生产线的配套修整设备进行安装使用，也可根据现场的实际安装空间对底座尺寸、主轴长度做小幅调整，适配不同规格的磨矿设备改造需求。
