地下矿山轨道式五吨运矿料斗车

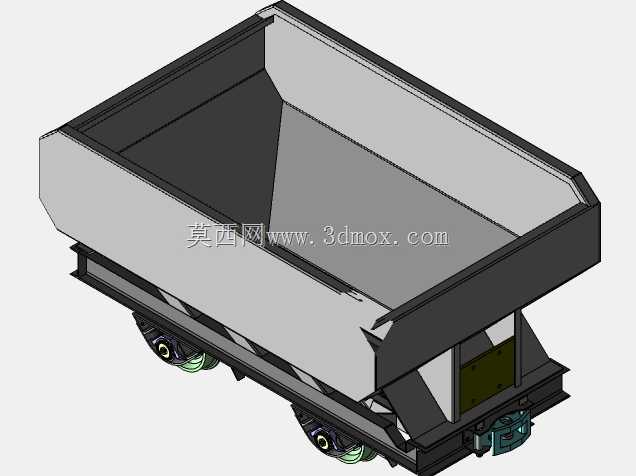

　　井下采掘工作面出来的原矿，往往不能直接靠大型汽车转运，巷道断面有限、转弯半径小、路面条件差，轨道运输因此成为中段平巷里最稳定的输送方式。这套五吨级料斗车正是围绕这种场景搭建：车体上方是大开口受料斗，铲运机或翻车机可从顶部直接卸入矿石；下部落在轨行走行机构上，由电机车牵引编组，将矿石从采场溜井附近运往主溜井或破碎站。

　　斗体采用上宽下窄的收敛形结构，侧壁和端壁带有明显斜度，目的不是单纯追求容积，而是控制矿石流动。粗碎后的矿石棱角多、含水率波动大，斗壁若接近竖直，卸料时容易起拱、残留；斜壁布置能让物料在重力作用下向底部出口汇集，减少人工清斗。上口四周做了加强边框，既抵抗装料时大块矿石的冲击，也作为斗体焊接后的刚性轮廓，避免薄板在反复冲击下产生波浪变形。

　　从结构层级看，斗体并不是一个简单的钣金盒子。外侧可见多道纵向和横向加强筋，它们把壁板分成若干小区格，降低板件自由跨度；受冲击最频繁的进料区和斗底过渡区，筋板布置更密。斗体与底架之间通过支承梁连接，载荷路径比较清晰：物料竖向压力经斗壁、斗底传给底架主梁，再通过枕梁或支承座传递到轮组，最终由钢轨承担。这样的传力路线便于在建模时区分壳件、梁件和铸件，也方便后续按满载冲击工况校核焊缝与连接点。

　　走行部采用轨道轮组，轮缘与钢轨内侧配合，保证车辆在窄轨巷道中沿轨道行驶。轮组位置靠近车体两端，使斗体重心落在轴距范围内，降低牵引和制动时的抬头、点头趋势。井下轨道接头多、直线度不如地面铁路，轮组与架体之间需要保留适当转动和浮动余量，以通过弯道和轨面高差；模型中轮体、轴、轴承座及支承架的分层表达，正是为了检查这些运动边界，而不是把轮子做成固定装饰件。

　　卸料方式体现在斗体下部的漏斗形出口和控制机构上。矿车行至卸载点后，底部闸门开启，矿石靠自重向下排出，相比整体翻转式矿车，它不需要复杂的翻转导轨和大高度回转空间，更适合巷道净高受限的位置。闸门区域设置了导向和支承结构，关闭时要承受矿石柱压，开启时又要避免大块卡阻；因此设计中通常会控制出口尺寸与矿石最大块度的比例，并在闸门边缘留耐磨面。斗底斜度、出口位置和闸门开启轨迹需要一起校核，若只看静态装配，很容易忽略物料流动路径与机构运动空间的干涉。

　　外形尺寸方面，这类设备的边界首先受井下巷道和轨距约束。车体宽度不能侵入人行侧安全间隙，高度要在受料点、架空线或管道下方保留余量，长度则受弯道半径和编组要求限制。斗体上沿外扩虽然有利于受料，但也最容易与巷道壁、风门、弯道支护发生干涉，因此三维布置时应把最大轮廓、轮缘外侧、闸门开启位置和检修起吊点统一纳入检查。底架下方还要留出轮轴运转、制动或连接装置的空间，不能为了增加斗容而无限压低重心区。

　　在实际选型中，五吨额定载重对应的是单次有效装载能力，不等于斗体几何容积乘以松散密度即可简单确定。矿石粒度、堆积角、含水率以及装载时的满溢程度，都会影响实际载重量；大块矿石较多时，有效容积利用率会下降，湿粉矿较多时又可能增加粘附和卸料残留。建模时把斗壁角度、上口尺寸、下部收口比例做准确，比单纯标注一个容积数字更有工程意义。

　　维护性也是地下设备不能回避的问题。轮组属于易磨损部位，轴承密封、轮缘磨损和轴端固定都要考虑拆装；斗壁内衬或耐磨板在受冲击区域应可更换，闸门导轨和启闭连接件则需留有清障空间。模型将这些部件独立表达，能够帮助设计者在投产前检查检修工具是否可达、拆卸轮组时是否必须切割相邻结构，以及闸门卡料后人员能否从安全位置处理。

　　整体来看，这套装载运输设备的核心不在外观造型，而在于斗体容料、轨道走行和底部卸载三者之间的空间协调。结构设计时需要同时满足装料不撒落、运输不超限、卸料不卡阻、检修可接近四个条件；三维模型的价值也正是把焊缝板厚、轮组运动、闸门开启和巷道边界放在同一环境中验证，从而减少样机阶段在井下狭窄空间里暴露的装配与干涉问题。
