带储料斗的斜置上料输送机组结构

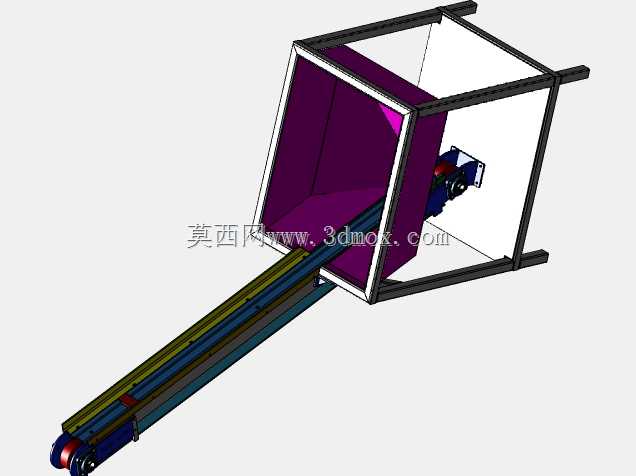

　　该套三维结构对应一种用于散料、小件或半成品连续提升的斜置输送设备，整体由下部储料斗、承托机架、倾斜输送主体、端部传动与张紧连接部位组成。设备在产线中的位置通常处于原料暂存区与加工主机之间，操作人员或前道设备将物料集中投入下部敞口料斗，输送构件从料斗底部取料后沿斜向通道向上抬升，在高位端完成卸料，把物料送入后续称重、包装、分拣、装配或加工工序。相比水平输送，这种布置能够在较短水平占地内完成高度差转换，适合车间通道狭窄、设备进料口离地较高的场合。下部料斗采用大敞口、四壁收拢的斗形结构，侧壁向输送段入口倾斜，可降低物料搭桥和残留概率；斗体上方保留足够投料空间，下方与输送槽衔接，使物料能够依靠自重和输送构件的牵引持续进入提升段。机架采用方管或型钢焊接框架思路，四根立柱与底部平台形成稳定支撑，料斗和斜输送段的载荷最终传递到框架与地面接触点。底部平台既可承接驱动端、护罩或落料回收件，也方便检修人员放置工具；支腿位置需要结合现场地脚板、预埋板或膨胀螺栓固定，避免设备在满载启停时出现摆动。倾斜输送主体是整机的核心，模型中可见长条形输送通道沿一定角度贯穿料斗并向上延伸。该角度并非随意选取，工程上需要根据物料粒度、摩擦系数、堆积密度和输送速度综合确定：角度过小会增加机长和占地，角度过大则可能导致物料下滑、回料或输送效率下降。输送通道外侧设置侧板和封边，用于约束物料轨迹，防止颗粒、碎屑或小型工件从两侧洒落；内部可根据实际方案配置皮带、刮板、链板或螺旋构件，

　　模型表达重点在于整机空间关系和安装接口，便于后续细化驱动、链条、辊筒及护罩。上端输送段设置卸料导向区域，物料离开输送构件后应能顺着端部轨迹进入下游料口。设计时需要关注头部滚筒或链轮的包角、卸料点高度以及与接收设备的间距，避免物料高速抛溅或在端部堆积。下端位于料斗内部，承担取料和回程导向作用，该处磨损通常较明显，结构上应预留检修盖板、可拆卸侧板或张紧调节空间，以便后期更换易损件、清理卡滞物料。从安装边界看，设备最大外轮廓由下部框架宽度、料斗敞口尺寸、斜输送段长度和顶端卸料高度共同决定。布置时不能只核对三维外形，还要在料斗周围保留人工投料或叉车倒料空间，在倾斜段两侧留出维护通道，在头部卸料端预留接料设备和防尘、接污结构位置。

　　机架与地面的固定点应避开车间地沟、电缆桥架和其他管线，底脚高度可通过垫板或可调支脚补偿地面不平。对于需要频繁移线的场合，也可在支腿底部增加脚轮，但必须同时设置锁紧机构，因为倾斜输送在满载时会产生较大的水平分力。结构建模过程中，料斗与输送槽的相交关系是检查重点。斜向通道穿过斗壁时，应保证连接板、加强筋和密封面连续，避免出现缝隙造成漏料；斗体侧板与机架横梁之间宜设置加强支撑，尤其是料斗满载后侧壁会受到侧向胀裂载荷。输送段自身较长，沿斜向应分段设置支撑耳座或抱箍，与下部框架和上部独立支架连接，防止长槽在自重和物料载荷下挠曲。驱动端若布置在头部，可增大牵引件包角并便于检修；若布置在尾部，则要考虑料斗区域污染、清理和电机防护问题。实际选型时，

　　这类设备常见于五金件上料、塑料粒子输送、食品散料提升、包装线供料、冲压废料收集以及装配线节拍供料。不同物料对接触面材质要求不同，尖锐金属件需提高耐磨板厚度，轻质颗粒需控制回料，易粘附物料则要简化内壁转角并增加清理口。三维模型在方案阶段可用于验证投料高度、输送倾角、卸料点与下游设备的相对位置，也能提前发现机架立柱与维护空间、输送段与厂房梁柱、料斗与操作人员动作之间的干涉。整体结构没有复杂曲面，制造难点集中在焊接框架的平直度、斜槽与料斗相交处的装配精度，以及牵引件运行后的张紧和对中。若在详细设计阶段继续深化，应补充滚筒或链轮轴线、轴承座、驱动电机、张紧螺杆、护罩、检修门、密封胶皮和地脚板等要素，并根据输送能力核算牵引张力、电机功率、轴径及支撑间距，使方案从空间布置模型转化为可加工、可安装、可维护的成套设备。
