滚花防滑柄中心冲定位打眼工具

　　中心冲是钳工划线、钻孔前定位、装配找正以及机加工辅助工序中非常常见的手动工具，主要用于在工件表面打出浅而明确的凹点，使钻头起钻时不易滑移，也可作为划线交点、装配基准、铆接位置和冲裁标记的定位依据。在实际车间场景里，钢板、铝板、型材、机座、法兰、支架、模具板件等工件钻孔前，如果直接用钻头接触光滑表面，钻头横刃容易在斜面、圆弧面或光亮表面上跑偏，造成孔位偏移、孔径拉伤甚至刀具折断。先用中心冲在划线交点处轻击出凹坑，可给钻头提供初始导向，使后续钻孔位置稳定，尤其在单件修配、设备安装、钣金开孔和工装制作中使用频率很高。

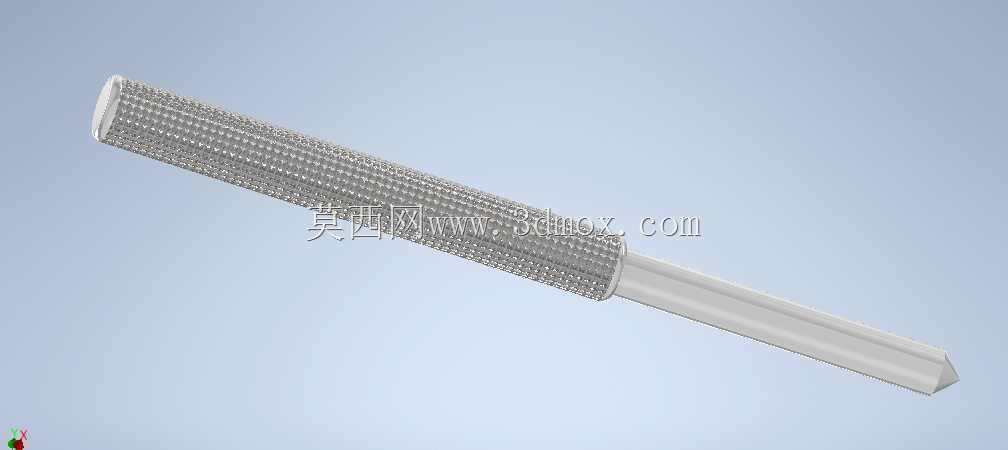

　　该模型呈现的是一种带滚花握持段的长柄中心冲。整体由前端冲头、过渡杆身和后部握持手柄组成，轴线方向细长，结构简洁，符合手动冲定位工具的基本受力逻辑。前端工作部分采用较细的多边形或棱柱状杆身延伸至尖端，端部收敛为冲尖，用于集中敲击力并在工件表面形成定位凹点。较细的冲头段有利于操作者观察尖端与划线交点的对正情况，在近距离对位时视线遮挡少；同时细长杆身能够在狭窄空间、台阶面附近或夹具间隙中完成打点，不必依赖大型设备。

　　后部手柄直径明显大于冲头杆身，外表面布置密集滚花纹理。滚花区域并非装饰特征，而是手动工具中典型的防滑结构：操作者用拇指、食指和中指握持冲身时，滚花齿纹可增加周向摩擦阻力，减少油污、铁屑或冷却液环境下的打滑。手柄加粗后也提高了手部握持面积，使冲子在垂直放置和轻敲过程中更容易保持稳定。对于需要反复取放、对位、敲击的钳工工序而言，握持段的直径、长度和纹理密度直接影响手感与定位精度。

　　从结构设计思路看，中心冲需要兼顾尖端硬度、杆身导向和手柄可控性。冲尖区域通常承受冲击接触应力，材料和热处理应偏向高硬度、耐磨与局部抗崩刃；杆身则需要具备一定韧性，避免敲击时弯曲或断裂；手柄部分强调握持稳定性和防滑性能。三维建模时，冲头尖端可采用旋转切除或多段锥面过渡表达，杆身与手柄之间设置台阶过渡，避免截面突变造成应力集中。滚花表面可通过阵列纹理、网纹凹凸或简化视觉纹理表现，用于说明握持区的工艺特征，而不必在装配校核中过度强调每一个微观齿形。

　　外形尺寸方面，这类工具通常以细长比例为主，手柄长度占整体较大比例，冲头工作段相对较短且直径较小。模型中手柄呈圆柱状，前端杆身截面带有棱边特征，尖端朝斜下方延伸，整体轮廓适合单手扶持和锤击使用。安装边界并不涉及设备固定接口，但在使用时需要保证冲尖垂直于工件表面，或按工艺要求保持规定角度；工件下方应垫实，冲尖落点应避开焊缝缺口、材料裂纹和已加工高精度面。对于薄板件，打点力度需控制，防止局部凹陷；对于淬火硬面或高硬度工件，则应选择硬质合金冲头或改用其他定位方式。

　　在钻孔工序中，中心冲的凹坑深度需要与钻头直径匹配。小孔定位时凹坑宜浅，避免材料表面产生过大变形；大直径钻头起钻前可在交点处先打浅坑，再用样冲或钻尖逐步确认位置。若孔位要求较高，可先轻打一个小点，通过目测或高度尺复核后再二次加深。中心冲也常用于装配现场：当两台设备连接板孔位需要配钻、销孔需要预定位、或者焊接件需要标记加工余量时，冲点能够提供比划线更耐久的视觉和触觉基准。

　　从维护角度看，冲尖应保持锐利且无崩缺，滚花手柄内若嵌入铁屑应及时清理，杆身弯曲后不宜继续用于精密定位。存放时宜使尖端朝向工具架内侧或加保护套，避免硬物碰伤冲口。三维模型用于结构展示、工具库搭建、钳工工位布局或教学演示时，应重点表达冲尖、杆身、台阶过渡和滚花握持区之间的关系，使观看者能够直观看懂该工具如何通过尖端集中受力、通过杆身保持方向、通过手柄提供稳定握持。

　　在自动化程度不断提高的制造环境中，中心冲仍是不可完全替代的基础辅助工具。数控加工可以保证大部分孔位精度，但在修配、安装、现场改造、单件小批量生产和夹具调整中，人工打点仍然灵活高效。该模型把常用手动中心冲的功能形态完整呈现：细长工作端负责精准对位，滚花粗柄负责防滑持握，尖端负责形成定位凹坑，整体没有复杂运动机构，却体现了手动五金工具在结构比例、受力路径和人机握持方面的实用设计。
