进料输送传动一体机结构设计

　　该套进料输送结构主要面向小型自动化产线中工件连续送入、工位间短距离转移以及加工设备前端供料场景。整机将输送承载段、动力传动段和支撑机架整合在同一底座上，适合布置在装配线、检测线、包装线或小型加工单元的入口位置，用来完成规则块状件、条状件、盒装件或工装托盘的平稳输送。与独立外购输送机不同，该结构在三维设计阶段已经把齿轮、传动轴、滚筒、输送带和侧板支撑关系完整表达，便于工程师在设备总体布局时校核干涉、确定维护空间，并进一步细化驱动选型与安装方式。

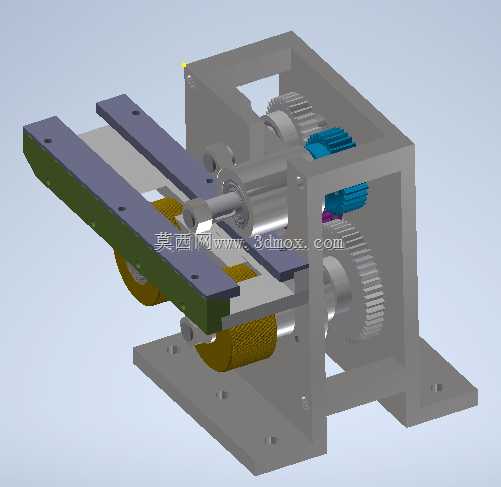

　　从实际用途看，设备的核心任务是把物料沿水平方向送入后续工位。上部两条平行承载板形成输送通道边界，中间输送带与滚筒构成摩擦牵引面，物料放置在带面后随滚筒转动向前移动。黄色滚筒位于输送段下方，承担主动牵引或改向作用，其外圆与带面接触，通过摩擦力带动带体循环。两侧长条形支撑板不仅限制输送带运行轨迹，也为物料提供侧向导向，防止轻小件在进给过程中偏摆。对于需要与冲床、贴标机构、检测夹具或包装设备衔接的场合，这种紧凑进料结构能够减少人工上料频次，并使上下游节拍更容易匹配。

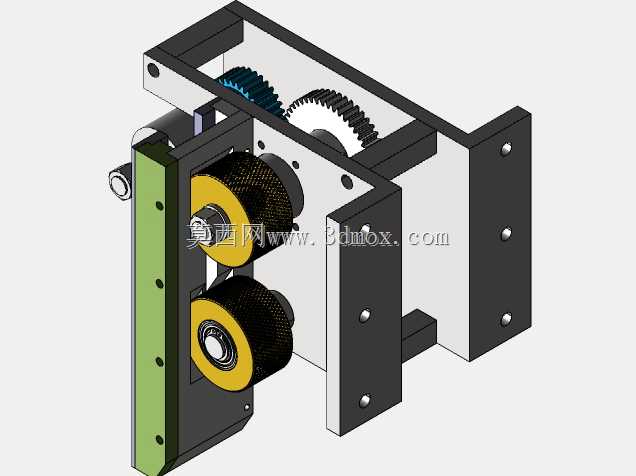

　　传动部分采用开放式齿轮与传动轴组合，动力经轴系传递至滚筒。模型中大尺寸齿轮布置在机架内侧，与轴、轴承位和小齿轮形成传动链，蓝色齿轮件用于表达不同传动层级或啮合位置。该布置的优点是结构直观、传动比关系清晰，在方案设计阶段可快速判断齿轮中心距、齿顶圆边界和轴系跨度；同时，齿轮置于框架内部，外侧由立板遮挡，可在一定程度上降低人员触碰运动件的风险。实际工程化时，需要在齿轮副外侧补充防护罩，并根据负载、线速度和连续运行时间确定齿面硬度、润滑方式以及轴承型号。

　　机架采用焊接或装配框架思路，底部为带安装孔的平板底座，两侧立板向上延伸形成承力墙，顶部框架开口用于检修和观察传动件。底座安装孔可与设备机台、铝型材平台或钢结构支架连接，安装时应保证底座平面度，避免滚筒轴线与输送方向垂直度偏差过大而引起输送带跑偏。两侧立板上的轴承支承位需要同轴加工或整体镗孔，若同轴度不足，传动轴会产生附加弯矩，运行时出现发热、噪声和密封件早期磨损。框架内部预留了齿轮和轴的拆装空间，维修时可从侧板外侧拆出轴承座或轴端紧固件，再完成齿轮、滚筒和带体更换。

　　设计思路上，该模型强调“输送通道与传动箱体一体化”。输送段向前伸出，便于与来料平台对接；传动段集中在后部框架内，使动力件靠近支撑立板，轴的悬臂长度得到控制。滚筒、齿轮和传动轴共用刚性框架，减少了分体安装时的对齐误差。对于短距离、低到中等负载的进料工况，这种结构比复杂的链板输送或倍速链系统更简单，制造成本和维护难度也更低。若输送工件重量较大，应重点复核滚筒轴挠度、齿轮接触强度、底座螺栓承载以及输送带许用拉力；若工件较轻但节拍较快，则应关注启停惯性、带面打滑和侧向导向间隙。

　　外形边界方面，整机呈长条形进料端与箱形传动端组合布局，输送方向长度明显大于宽度，适合沿产线流向嵌入。上部两根导向支撑板之间的宽度决定可通过物料的最大横向尺寸，输送带面高度决定与前后设备的交接高度，底部安装孔间距决定现场固定方式。布置时不能只看模型静态外轮廓，还需在两侧留出轴承拆装、齿轮润滑和滚筒张紧调整空间；输送前端应保留取放料或接料盒位置，后端则要考虑驱动元件、联轴器或电机安装边界。若后续增加电机，可将动力源布置在框架侧面或轴端下方，并通过链轮、同步带或联轴器与输入轴连接，同时保证张紧结构和防护板不与机架立柱冲突。

　　输送带运行稳定性是这类机构的关键。滚筒轴线平行度、带面接头直线度、张紧力均匀性都会影响跑偏量。模型中滚筒与侧板的相对位置可作为张紧调节设计基础，工程细化时可在滚筒轴承座处开设长圆孔，通过螺栓调整中心距，使输送带获得合适预紧力。张紧力过小会导致带面与滚筒打滑，进给位置不准；张紧力过大则会增加轴承受力和滚筒弯曲载荷。输送导向板与物料之间应保留合理间隙，间隙过小容易卡料，过大则失去导向作用。

　　从建模角度看，该三维结构完整呈现了机架板件、轴类零件、齿轮副、滚筒、输送承载板和紧固件的装配关系，适合用于机构方案评审、干涉检查、二维工程图拆解以及非标设备前期布局。结构工程师可在此基础上补充电机选型、安全防护、润滑管路和传感器安装位；设备选型人员可依据输送宽度、输送高度、通道长度和传动空间判断其是否适合目标产线。整体而言，这是一套面向小型进料工序的实用型输送传动机构，结构紧凑、传动路径明确、安装边界清晰，经过强度校核和安全防护细化后，可直接服务于自动化进给设备的设计与制造。
