木工钻孔可调定心夹持工装

　　在木工作业、型材端面钻孔、小型工件批量对位加工场景里，普通手持电钻直接下钻很容易出现钻头滑移、孔位偏斜、工件窜动的问题，尤其在长条木料、矩形型材上加工居中孔时，人工划线找正效率低，反复对位还会累积误差。这套可调钻孔定心工装，就是针对桌面级木工钻孔、小型五金件钻孔对位开发的夹持导向结构，整套机构依托平行夹臂、导向钻套、可调锁紧组件完成工件定位与钻头导向，不需要额外复杂动力源，手动夹紧即可完成作业。

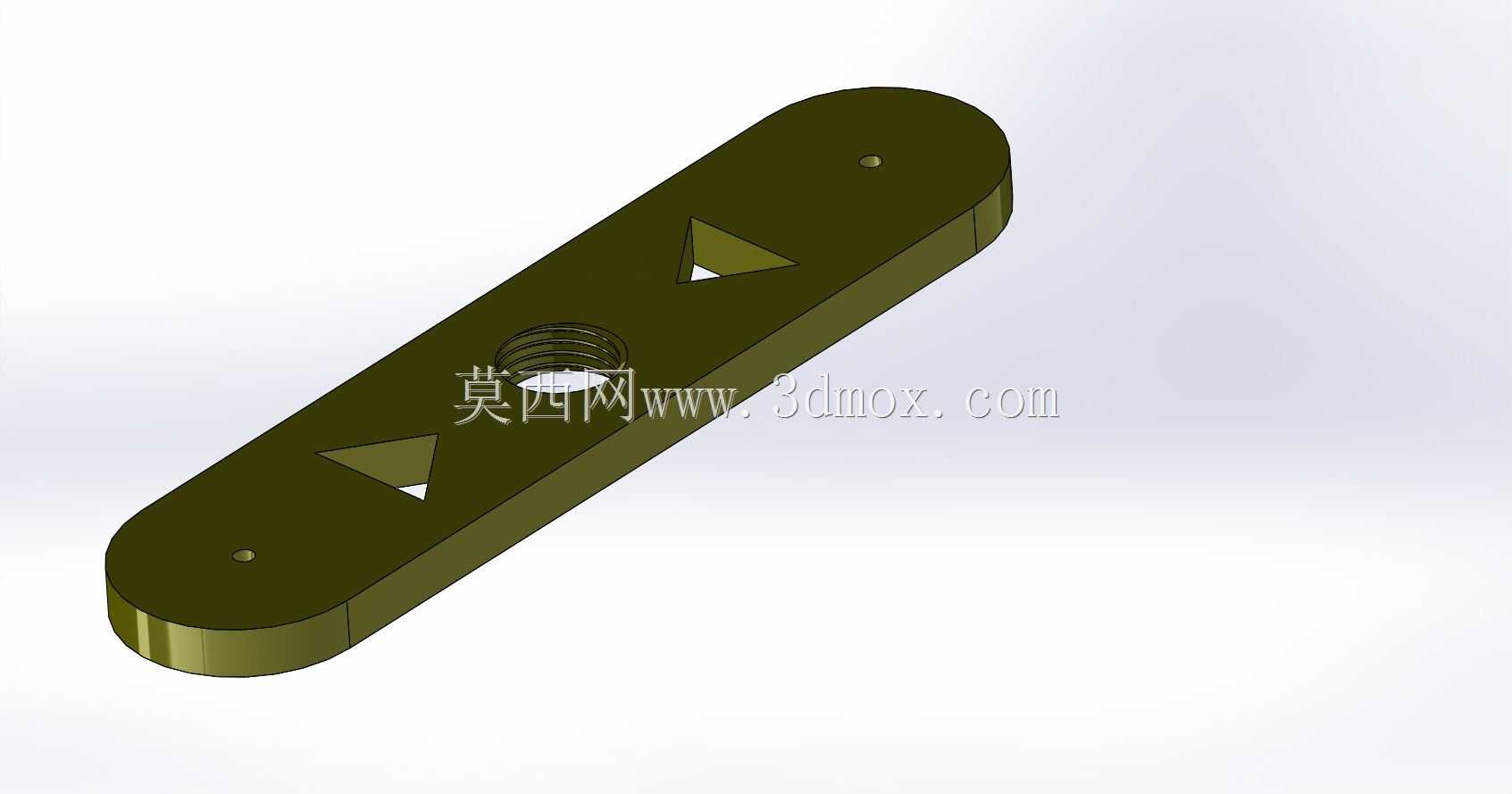

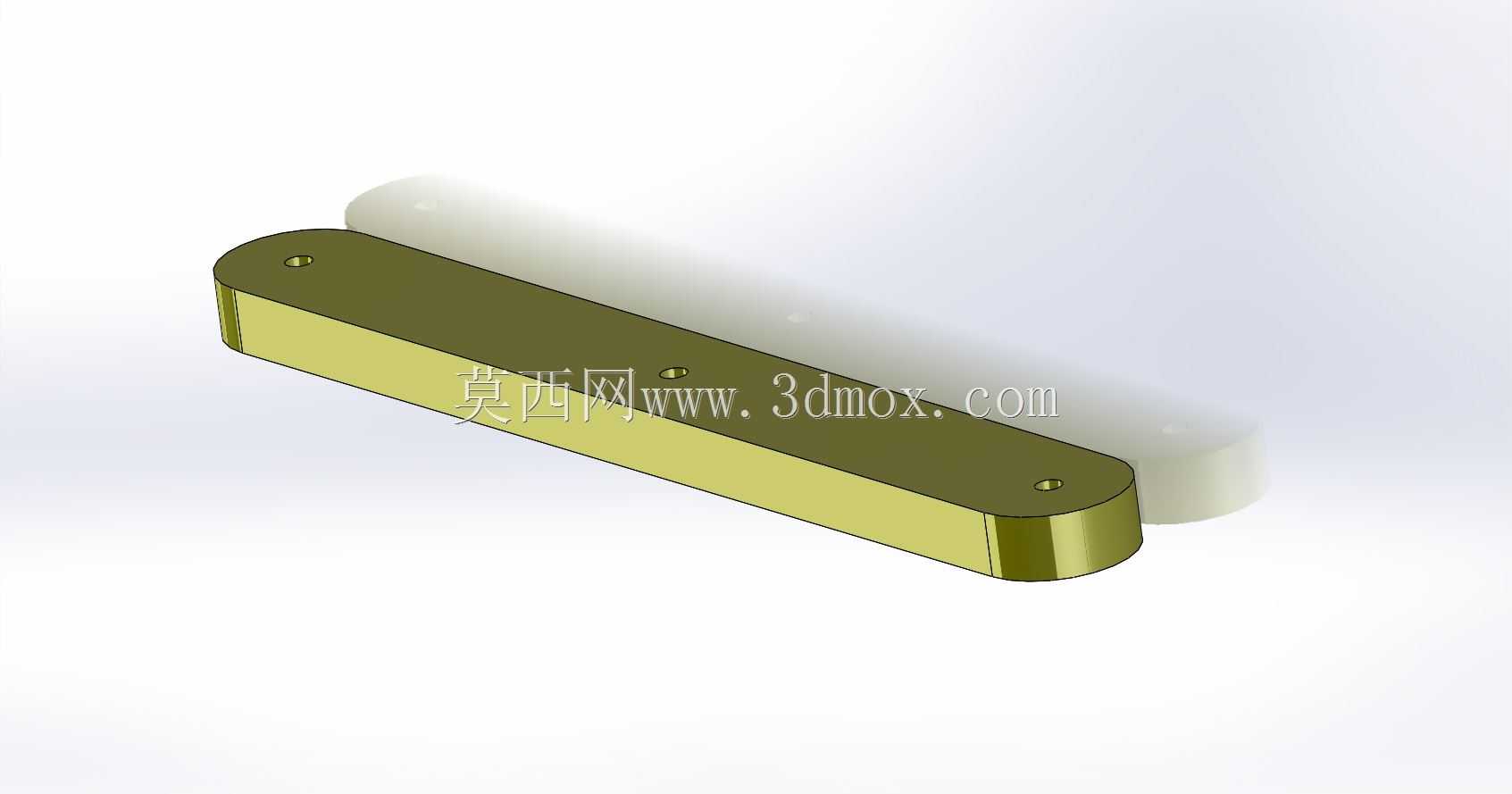

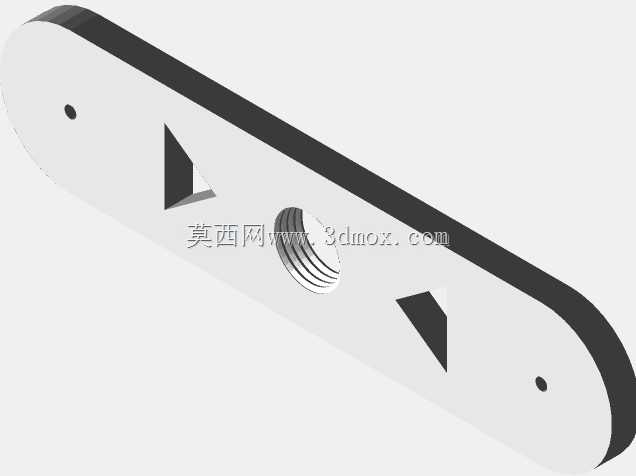

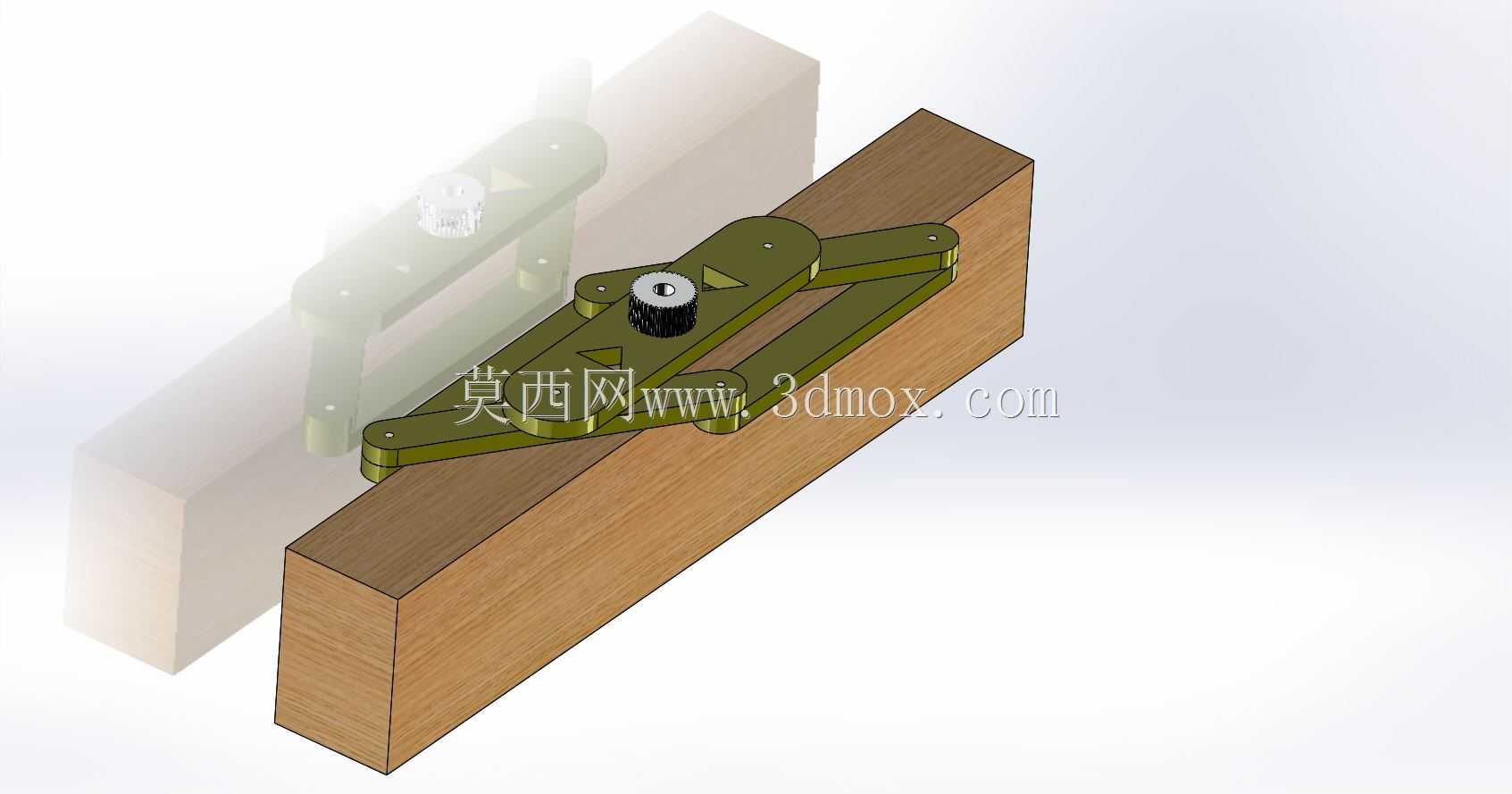

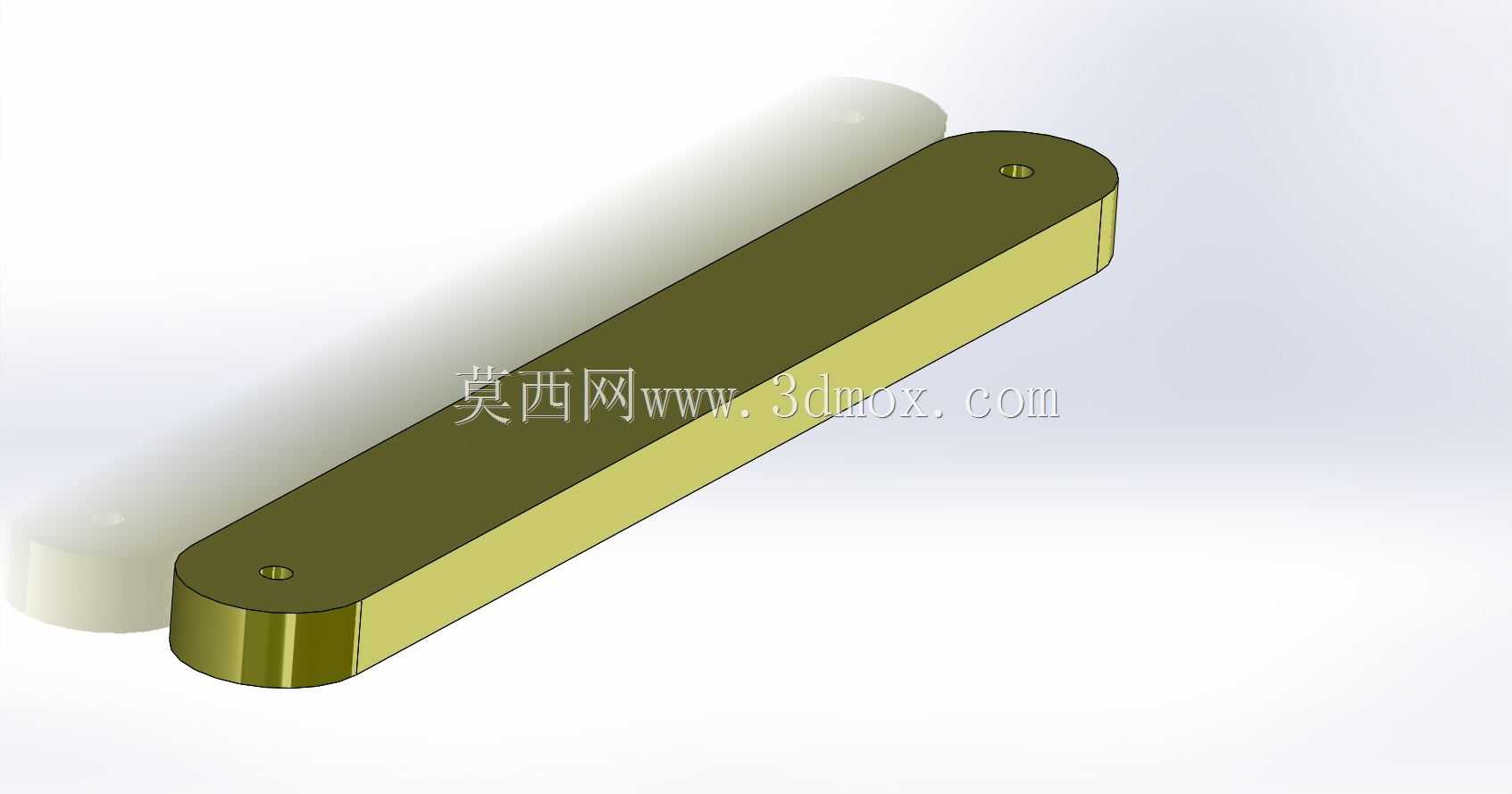

　　从实际作业逻辑来看，工装首先解决的是钻孔前的工件居中定位问题。工装的两组平行夹臂采用对称连杆布局，夹臂内侧贴合工件的两个相对侧面，当拧动顶部的锁紧旋钮时，两侧夹臂同步向中心收拢，无论工件宽度在适配范围内如何变化，钻套轴线始终自动对准工件宽度方向的中心位置，不需要操作人员反复测量划线，大幅缩短单件找正时间。夹臂的铰接点位经过匹配设计，收拢过程中夹臂贴合面始终保持与工件侧面平行，不会出现单侧偏摆、夹伤工件边角的情况，针对松木、桐木这类软质木料，夹持接触面做了加宽处理，压强分布均匀，夹紧后木料表面不会留下压痕。

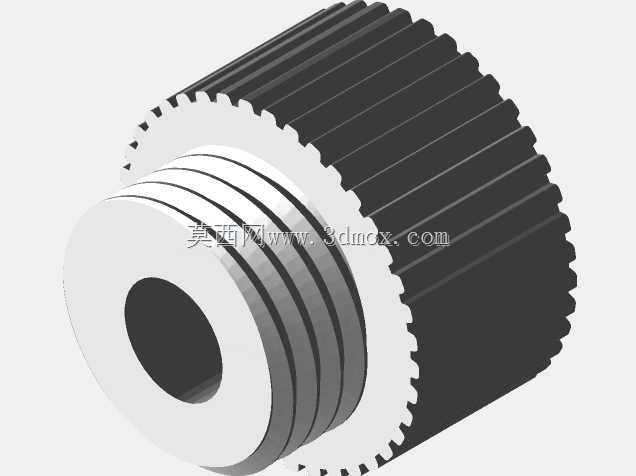

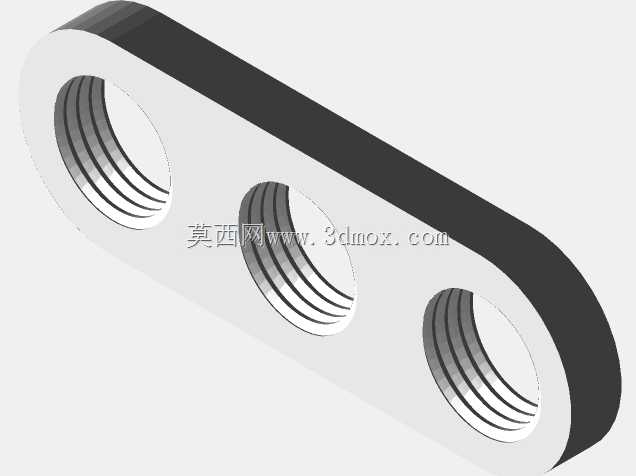

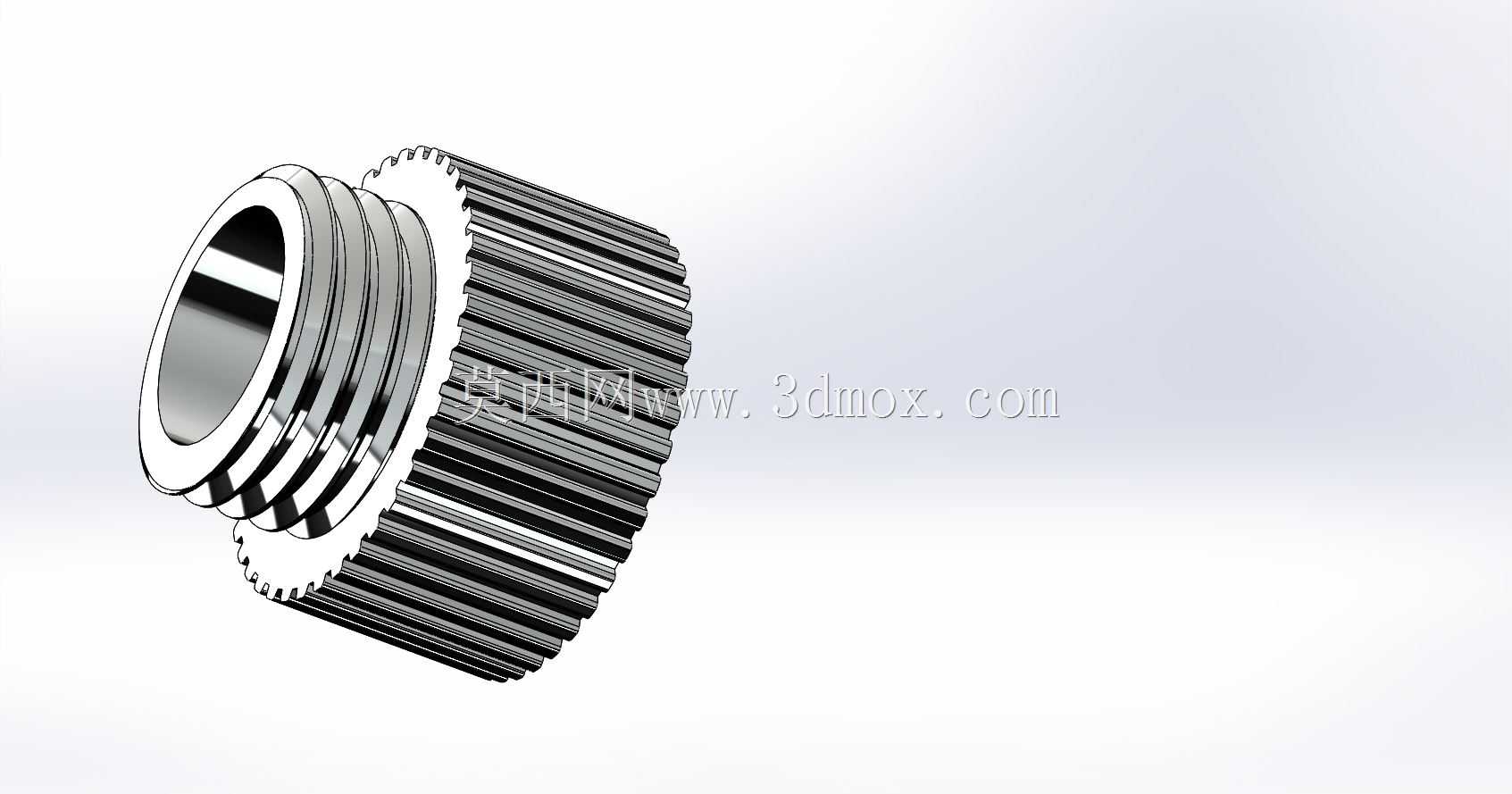

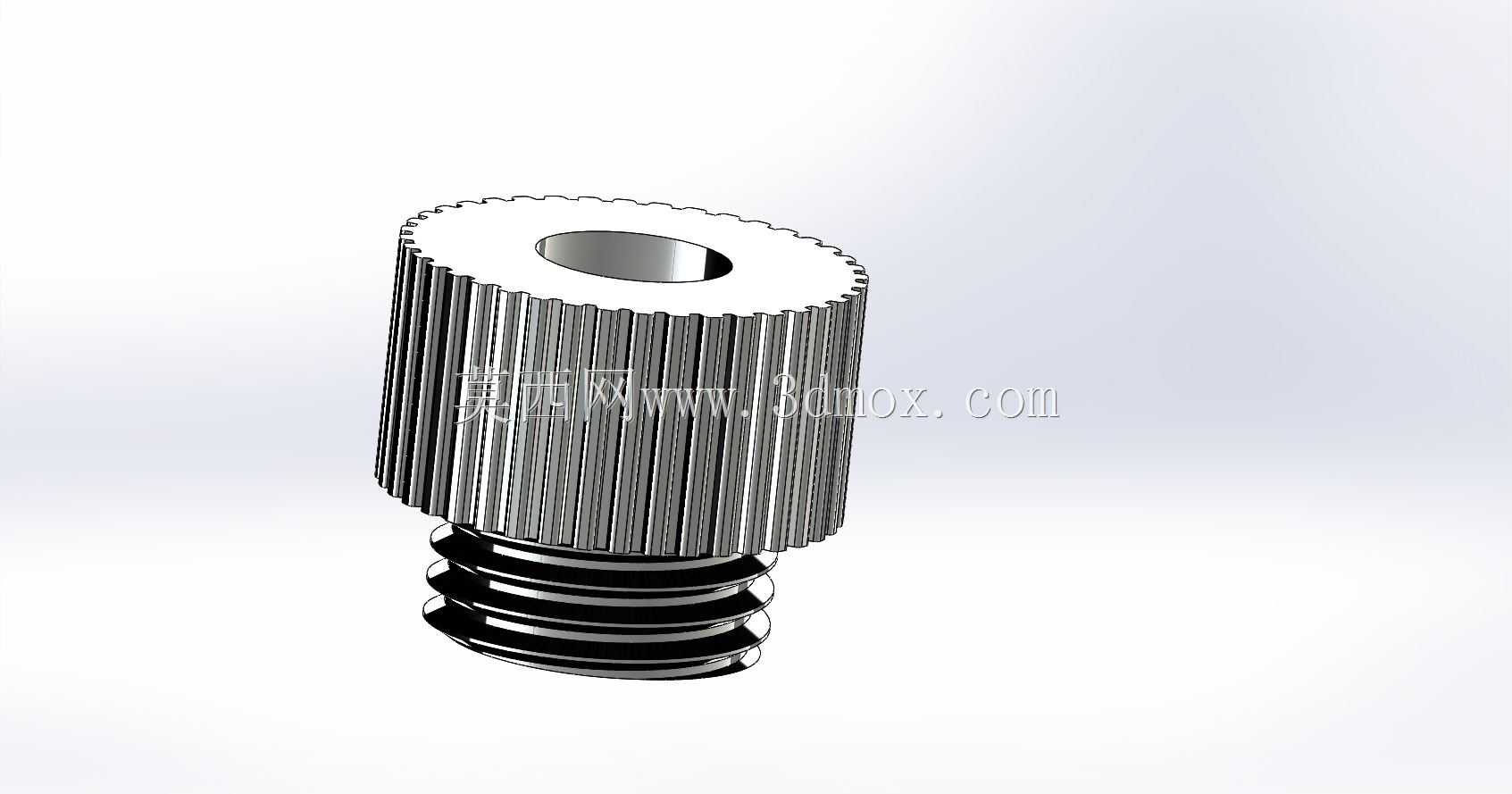

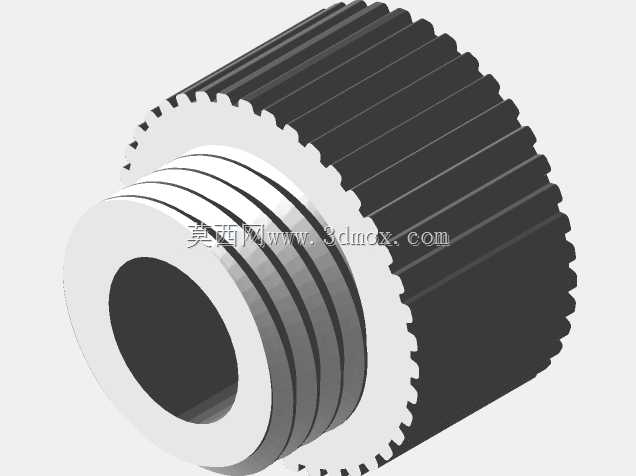

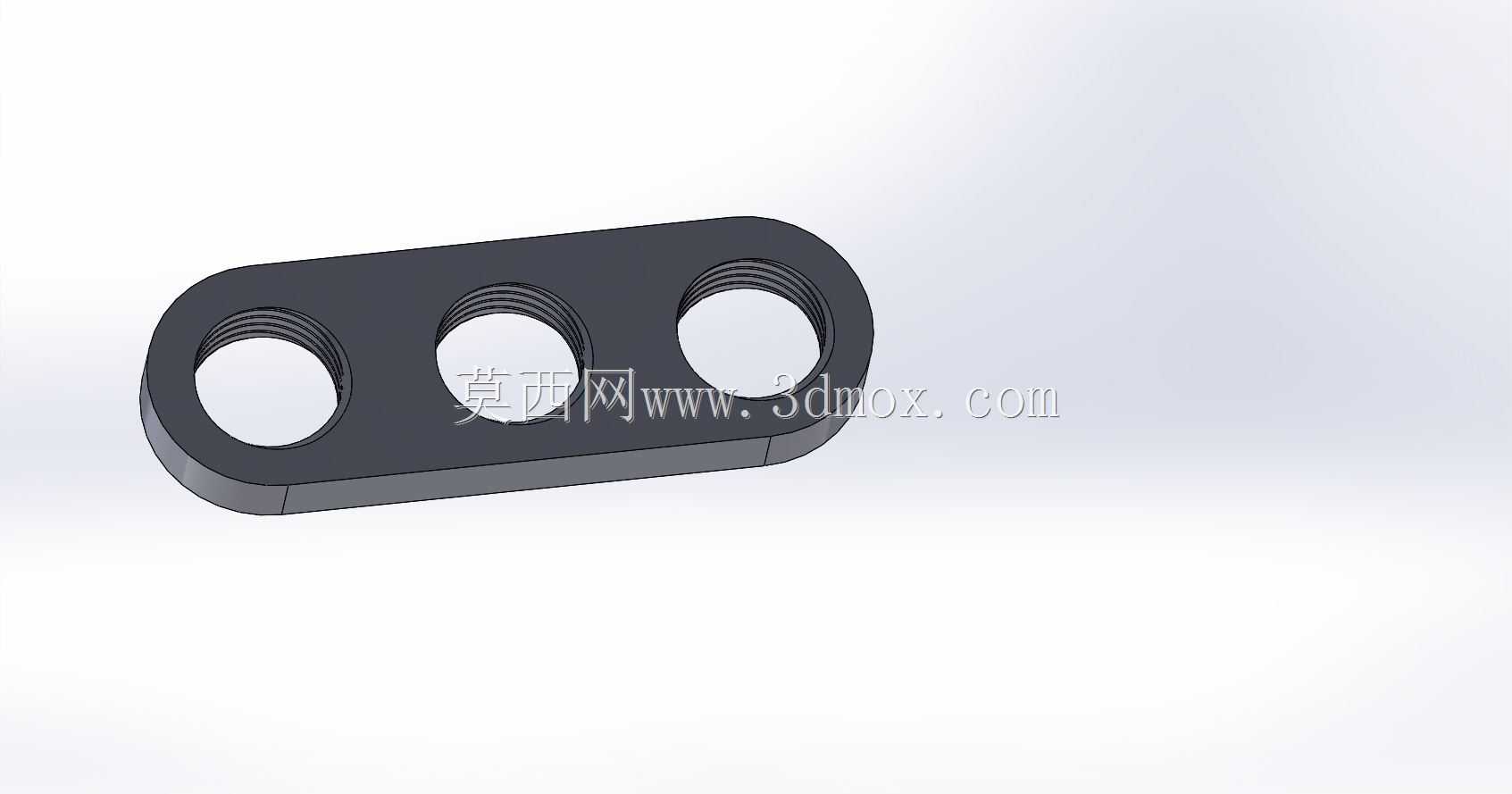

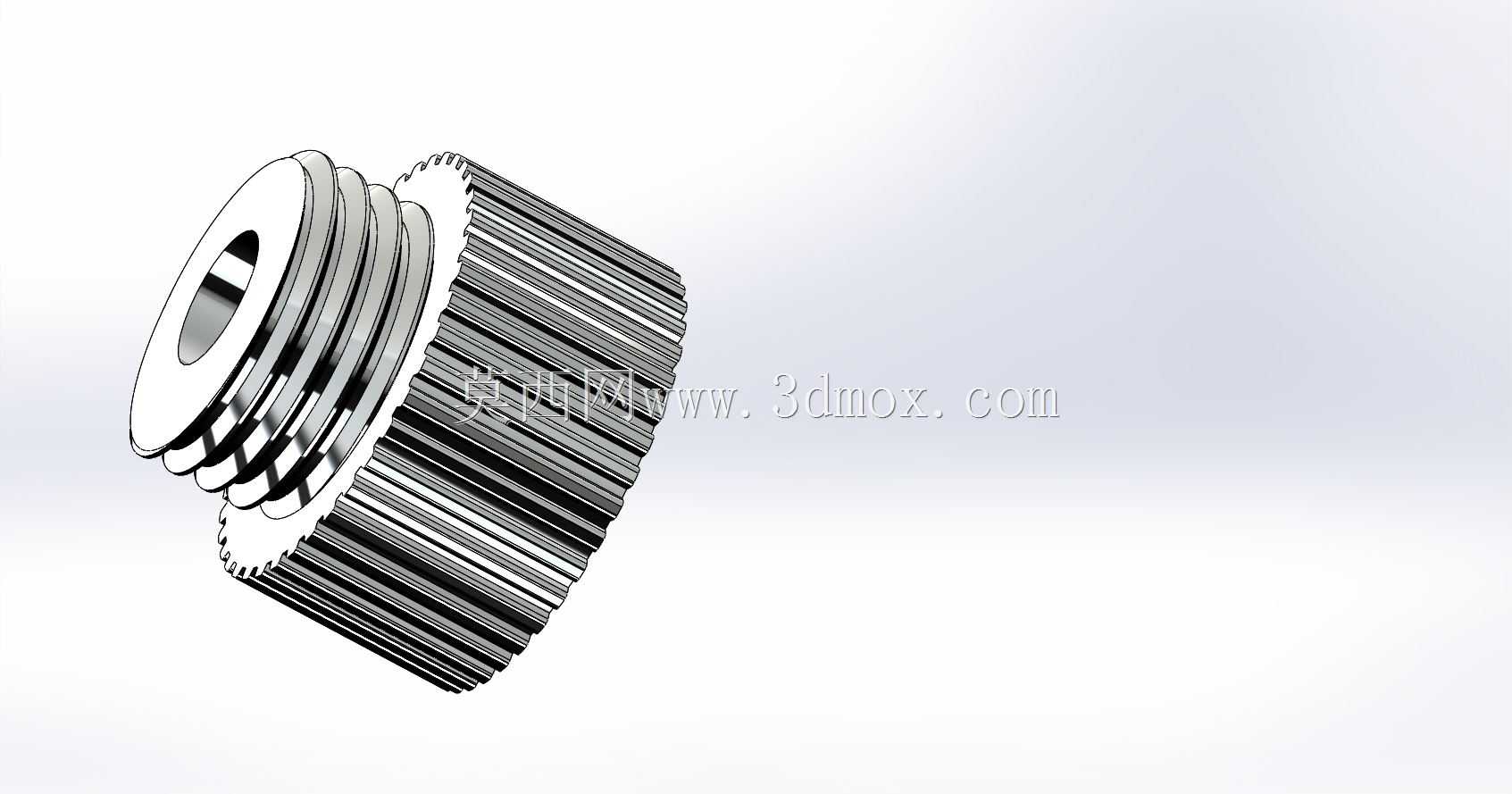

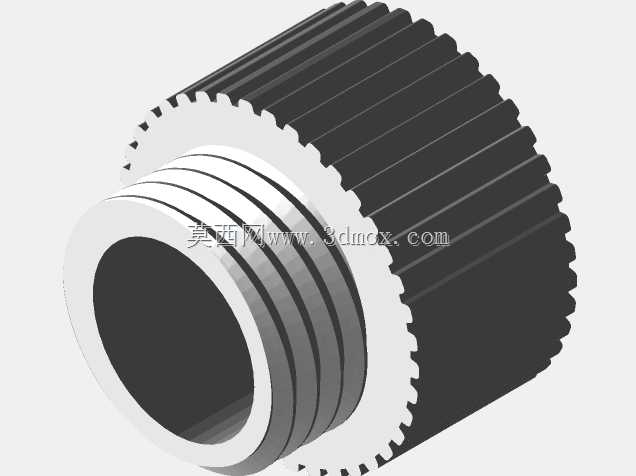

　　导向部分采用可替换式钻套结构，配套不同内径的导向套分别适配6mm、8mm、10mm三种常用钻孔直径，覆盖木工常规的螺丝过孔、木销孔、连接件安装孔加工需求。钻套与工装主体的安装位采用定位止口配合，更换钻套时不需要重新校准中心，拔出旧钻套、压入新钻套即可完成切换，钻套本身采用耐磨材质设计，钻头高速旋转通过钻套内孔时，内孔壁约束钻头的径向摆动，既避免钻头刚开始接触木料时打滑跑偏，也能保证钻孔轴线垂直于工件表面，加工出的孔位垂直度偏差远低于手持自由钻孔的水平。

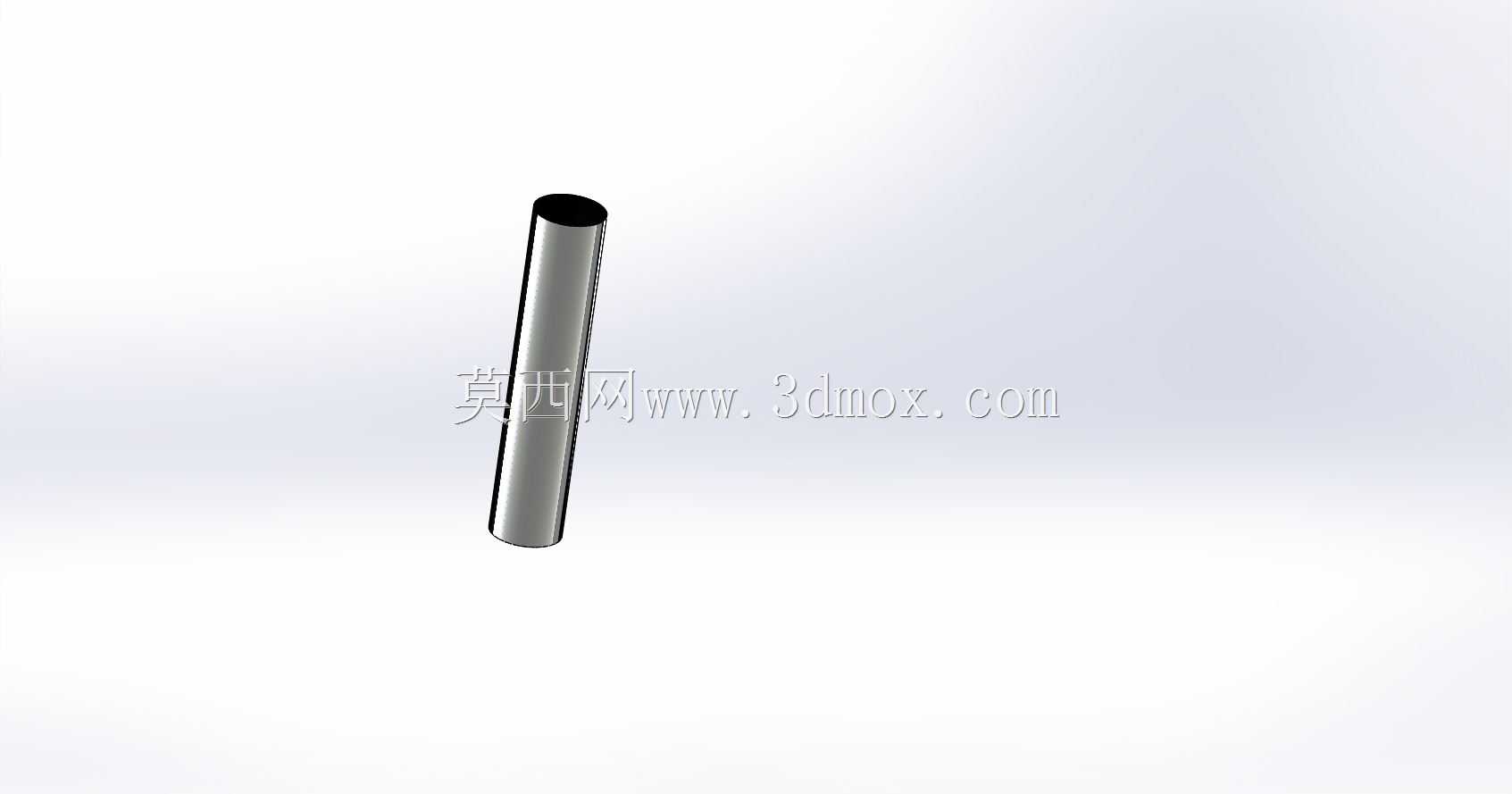

　　工装的跨距适配范围围绕常规桌面加工的木料尺寸设计，夹臂张开行程覆盖常见小尺寸木方、条料的宽度规格，底部支撑边搭在工件上表面，整个工装的重量通过支撑面传递到工件，钻孔过程中操作人员只需要扶住电钻保持进给，不需要额外用力按压工装，连杆机构的自锁特性会在夹紧后保持夹持力，加工振动不会导致夹臂松脱。工装的转轴部位采用2.5mm直径、12mm长度的销轴连接，销轴可采用常规金属加工方式自制，装配后铰接转动顺滑，没有过大旷量，保证夹臂同步运动的精度。

　　针对3D打印制作的场景，工装主体结构可采用PLA或PETG材料加工，填充密度设置在50%左右即可满足钻孔作业的强度需求，夹持受力部位、钻套安装位的壁厚做了加强处理，承受夹紧力和钻头进给的反作用力时不会出现形变。如果作业频次更高、加工硬质材料，也可以将受力关节部件替换为金属材质，进一步提升工装使用寿命。整套结构没有复杂的曲面特征，打印时不需要额外支撑，铰接位置的装配间隙在建模时已经预留，打印完成后清理毛刺即可直接组装，销轴穿入后两端做限位处理，避免作业过程中销轴脱出。

　　在实际生产线或家装维修场景中，这类定心工装可以搭配台钻、手持电钻使用，面对批量相同规格的木料钻孔作业，第一次调整好夹持位置后，后续工件只需要推开夹臂、放入木料、拧紧旋钮即可直接钻孔，重复定位一致性好，不需要每一件都重新找正。工装整体外形紧凑，重量轻便，操作人员可以单手携带到不同作业工位，针对现场装修、户外木作加工这类没有固定工作台的场景，不需要配套复杂夹具，直接卡在待加工工件上就能完成导向钻孔。结构上没有易损的弹性零件，长期使用后如果钻套内孔出现磨损，仅需要更换对应规格的钻套，主体夹臂、连杆结构可以长期重复使用，维护成本极低。建模过程中所有配合尺寸都按照实际装配公差预留，运动部件的开合行程经过干涉校验，夹臂从全张开到完全收拢的全程没有零件磕碰，钻套轴线在整个行程范围内始终保持对中状态，完全满足现场钻孔定心的使用要求。
