人体工学握柄式便携弹射握持架

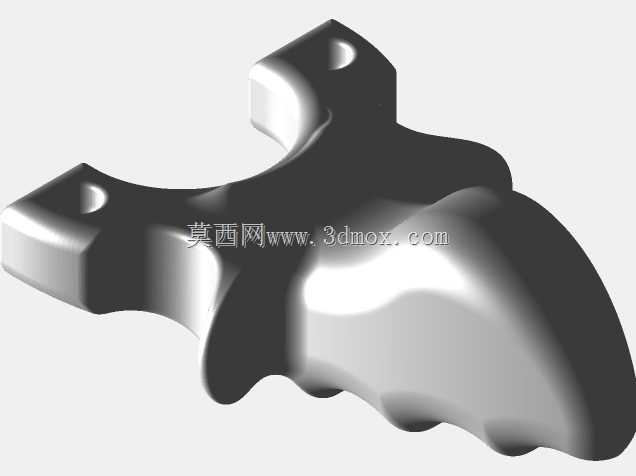

　　这款握持件的整体构型围绕单手长时间持握的受力状态展开，主体采用一体化流线型握柄设计，握柄下段按照人手自然握持时四指的排布走向，加工出连续内凹的指槽轮廓，每一处指槽的弧度都对应手指屈曲后的指腹贴合面，握持时掌心与握柄后侧的弧面完全贴合，不存在局部硌手的棱角，发力时载荷能够均匀分散在整个掌面，避免长时间持握出现局部压痕。握柄上端向两侧对称延伸出两个带通孔的绑绳凸台，两个凸台的开孔同轴度经过校核，孔位边缘做了圆角过渡，穿入弹性绑绳后，绳体在受力拉伸过程中不会被孔口锐边切割磨损，凸台的厚度按照绑绳最大拉伸载荷下的剪切强度设计，反复弹射受力也不会出现凸台断裂的情况。

　　从实际使用场景来看，这类握持架主要用于户外休闲弹射活动，整体尺寸控制在单手握持的范围内，整体长度适配成年男性手掌的握持跨度，不需要额外加装外套就可以直接持握，整体重量经过优化，长时间抬手瞄准也不会出现手臂酸胀的情况。握柄的轮廓从上端绑绳位向下逐渐收窄再过渡到指槽区域，整体重心落在握柄中段位置，持握时设备不会出现头重脚轻的情况，抬手瞄准的时候手腕不需要额外施加平衡力，操作稳定性更好。

　　结构设计上没有采用分体拼接的方案，整体为一体成型结构，不存在装配缝隙，户外使用时沾染泥沙、水渍之后可以直接冲洗，不会有杂物卡在拼接缝里难以清理。两个绑绳凸台的外侧做了加厚处理，凸台与握柄主体的衔接位置采用大圆弧过渡，避免应力集中，在绑绳突然施加拉力的时候，衔接位置不会出现应力断裂。握柄表面的曲面过渡全部采用顺滑的连续曲面，没有突兀的台阶，既提升了握持的舒适度，也在成型过程中避免了出现壁厚突变导致的缩孔、变形缺陷。

　　安装边界方面，两个绑绳孔的孔径按照常用弹性圆皮筋的外径设计，穿绳之后可以直接在孔外侧打结固定，不需要额外加装金属固定件，孔位的中心距经过匹配，拉开皮筋之后两侧皮筋的受力对称，弹射时弹道不会出现偏移。握柄底部做了圆弧收边，放置在平面上的时候不会刮擦接触面，随身携带放在口袋里也不会勾挂衣物面料。指槽的深度按照通用人体尺寸设计，适配不同大小的手型，手指较粗的使用者也可以完全卡入指槽，发力握持时不会出现打滑脱手的情况。

　　从建模实现的角度来看，整个零件的曲面构建先从握柄的中心骨架线开始，先确定上端两个凸台的位置与孔位轴线，再沿着握持受力的走向绘制握柄的主轮廓曲线，之后通过放样生成主体曲面，指槽区域采用裁切之后补面的方式生成贴合指型的内凹曲面，所有衔接位置都做了曲率连续处理，保证曲面光顺。实体建模阶段对所有锐边进行圆角处理，绑绳孔的位置做了沉孔圆角，避免绳体摩擦破损，整体壁厚保持均匀，最小壁厚位置也满足结构受力要求，受冲击时不会出现开裂。整个零件没有复杂的倒扣结构，既可以采用机加工方式直接铣削成型，也可以通过注塑或者铸造成型批量生产，不同工艺下都不需要复杂的侧向抽芯结构，生产制造成本更低。

　　实际使用过程中，握持者四指自然搭入指槽，拇指搭在握柄上端的平面位置，拉开皮筋的时候握柄会牢牢贴合在掌心，即使手心出汗也不会出现滑动，两个对称的绑绳位保证皮筋拉伸后两侧弹力一致，弹射的指向稳定性更好。整体紧凑的构型也方便随身携带，不需要额外的收纳盒就可以直接放在工具包或者衣袋中，户外使用时取出即可操作，没有多余的零散配件需要组装。
