该零件围绕车辆后挂接区域的电气取电需求展开,主体承担十三针拖车插座的承载、定位与随动避让功能,适配后保险杠内侧空间受限的安装工况。日常拖挂房车、挂车或外置载物架时,牵引车需要向后方设备传输灯光信号、制动信号与辅助供电,插座若直接固定在刚性车架上,容易在拖车钩插拔、悬架跳动或倒车贴近障碍物时发生磕碰;该支架通过分层铰接结构,使插座安装位能够在使用状态下转出至便于接线的位置,非使用状态下收回并贴近车体轮廓,减少外露突出量。

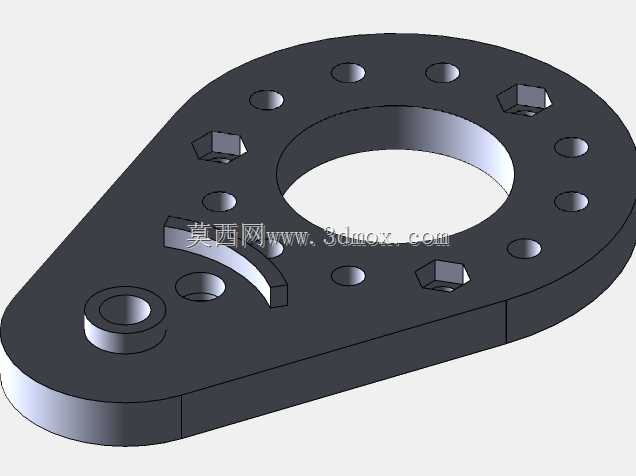

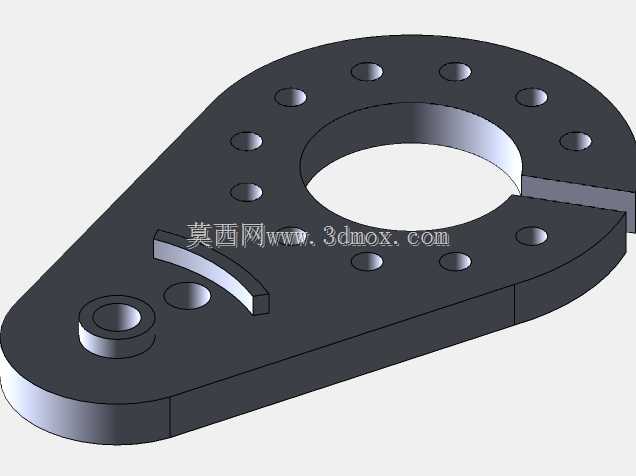

从结构组成看,模型由大直径回转安装盘、偏心连接臂和小尺寸插座固定板三部分构成。大安装盘围绕中央大孔布置,中央孔用于避让拖车球座或牵引连接机构,盘面上分布多组不同孔径的圆孔与六角形沉孔。圆孔主要承担减重、走线和辅助定位作用,六角沉孔则对应螺栓头部或螺母限位,装配时可防止紧固件随拧转,减少背面操作空间需求。盘体边缘采用连续圆弧过渡,避免在保险杠内侧形成尖锐干涉边,也有利于控制板件受力后的应力集中。

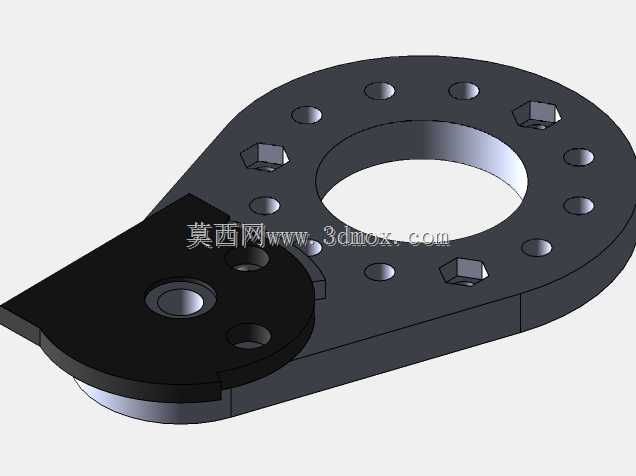

连接臂从圆盘侧向延伸,形成近似弯臂的承力路径。该部位不是简单平直板,而是通过上下层叠和局部加厚形成铰接区间,使支架在转动时具有明确的回转中心。臂体与圆盘之间保留了足够的搭接宽度,螺栓锁紧后可将插座受到的插拔力、线缆拉力和振动载荷传递到大盘,再由大盘分散到车体安装面。对于拖挂工况而言,插座虽然不直接承受牵引载荷,但用户插接十三针插头时往往会施加侧向力,车辆行驶中的泥水冲击和持续振动也会使连接部位松动,因此支架在铰接区设置了耐磨接触面和锁紧位,兼顾转动与固定两种状态。

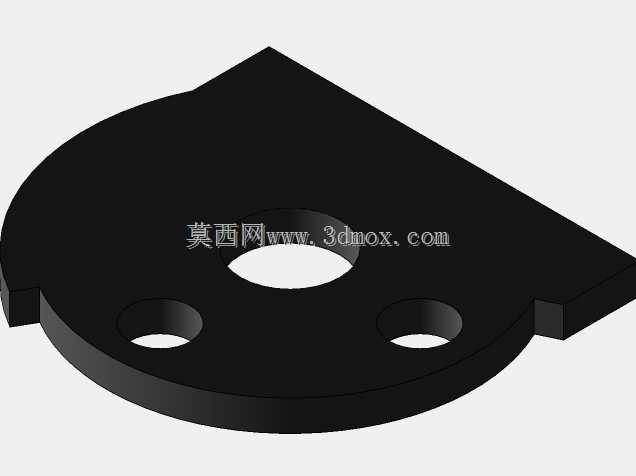

前端小板为插座实际安装面,上面设置中心孔与两个辅助孔。中心孔可对应插座背部定位凸台或主固定螺栓,两侧孔位用于锁附插座壳体或限制安装角度;板边切出平直轮廓,便于插座贴合并形成稳定支撑。该小板与弯臂之间的相对位置经过偏心布置,目的是在支架收回时让插座尽量靠近拖车钩基座,在展开时又能避开球头、锁止手柄和保险杠下沿。对三维设计人员而言,这类偏心关系需要结合实车包络检查,不能只看单件装配是否成功,还要模拟插头插入后手部操作空间、线缆最小弯曲半径以及支架翻转过程中的扫掠区域。
安装边界方面,大圆盘上的多孔布局为不同车型的固定点提供了调整余量,孔位并非全部同时使用,而是根据后防撞梁、拖车钩法兰或保险杠内支架的螺柱位置选择对应孔组。设计时应保证安装面与车体承力件可靠连接,不宜将支架固定在薄塑料保险杠外皮上;若车辆已有westfalia拖车钩基座,可优先利用基座周边预留螺孔,使插座支架与牵引机构保持相对确定的位置关系。中央大孔的直径和孔边到各安装孔的距离,决定了其与球头法兰、快拆机构和线束护套的兼容范围,建模时需核对紧固件装入后螺母、螺栓头是否与相邻孔位发生重叠。
功能特性上,支架兼顾可拆卸与可伸缩两类使用需求。可拆卸体现在插座模块与支架、支架与车体之间均采用螺栓连接,维修时可单独更换插座或支架,不必切割焊接;可伸缩则通过转动收放实现,本质上是让插座位置随支架姿态改变,从而在拖挂时暴露接口、在不拖挂时降低突出风险。十三针插座相比七针接口包含更多电气触点,对插头对位和线缆固定更敏感,支架前端安装面需要保持足够刚度,避免插接时板面晃动导致针脚偏载。
建模过程中应重点控制三类几何关系:一是铰接孔的同轴度,保证回转动作顺畅;二是沉孔深度与板厚的匹配,避免螺栓头部凸起干涉支架贴合;三是圆盘外缘与前端小板在收回极限位置的间距,防止插座壳体与大盘或拖车钩手柄碰撞。板件边缘的倒角、沉孔底部余量和孔间壁厚也需要保留合理制造公差,若采用激光切割后折弯或机加工成型,应避免在窄壁区连续布置大孔。整体结构形式简洁,孔系丰富,适合作为拖车电气接口安装、后挂附件布置和车辆改装结构设计的参考件。
