达芬奇密码筒机械密码锁具结构

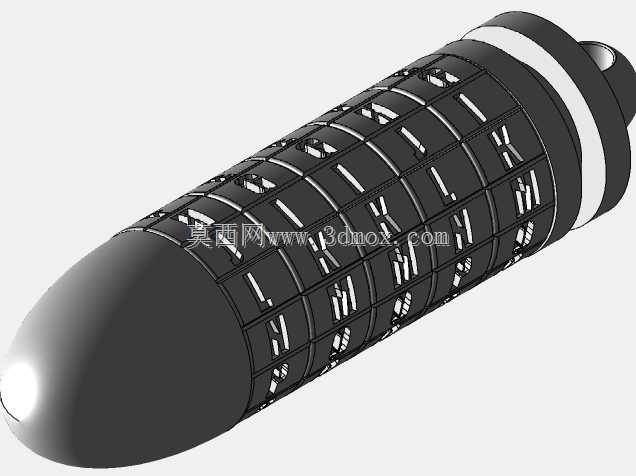

　　该结构围绕经典密码筒的机械加密逻辑展开，整体采用细长圆柱式布局，主体由前端弹头形端盖、中部多层密码转轮、后端限位端盖以及挂接吊耳组成，外观接近便携挂件尺寸，可作为钥匙链、随身收纳件或小型密藏容器使用。密码筒的核心功能在于通过多组字符转轮的相对角度组合形成开启条件，只有当各转轮上的标记字符旋转到预设对齐位置时，内部轴向锁止机构才会解除约束，两端盖方可分离；若字符组合错误，转轮与内芯之间的卡位保持啮合，强行扭转只会带动外层字符环空转或保持锁止，不会直接释放内部通道。从建模细节看，中部转轮区域被拆分为若干独立环形盘片，每片盘片外圆周分布凸起字符块与间隔筋，字符之间保留清晰凹槽，既便于手指拨动时获得触觉定位，

　　也让相邻盘片在旋转过程中互不干涉。盘片内孔与中心芯轴采用间隙配合，盘片内侧设置卡位特征，与芯轴上的轴向槽或凸键对应；当字符对齐时，各盘片内侧缺口形成连续通道，锁销或端盖卡爪才能沿轴向通过。这种设计不需要电子元件、弹簧数量也可控制在较低水平，依靠几何对位实现机械密码判定，适合展示纯机械加密装置的工作原理。外形处理上，前端采用圆滑弹头曲面，避免圆柱端面突兀棱角，握持和携带时不易勾挂；后端设置环形吊耳，可穿入钥匙环、挂绳或细链，使密码筒能够作为随身挂件使用。端盖与筒身之间设置白色环形衬带，在视觉上区分固定端与转轮区，同时可作为装配止位或摩擦衬层，减少端盖与转轮端面的直接磨损。转轮字符采用凸起造型，而非平面贴图，

　　三维数据中字符块与环体为一体结构，旋转观察时能够通过光影变化识别字符位置，也便于后续通过3D打印或小批量加工获得实体样件。实际应用场景中，这类结构既可用于影视道具、解谜装置、文创玩具，也可作为机械原理教学案例，帮助理解转盘式密码锁、字母对位锁和轴向限位机构的组合方式。对于结构设计人员，建模时需要重点控制多层转轮的同轴度，保证所有盘片内孔中心线一致；若同轴度偏差过大，盘片旋转会出现卡滞，端盖插入时也可能与局部盘片发生干涉。字符盘的分度角度应均匀分布，相邻字符之间的角向间距一致，内侧卡位缺口与外侧字符位置必须严格对应，否则会出现外侧显示字符与内部解锁位置错位的问题。端盖与芯轴的配合段需要保留足够轴向长度，以承受误操作时的拉拽力；

　　吊耳根部应做圆角过渡，避免挂件受拉时在根部产生应力集中。装配边界方面，各转轮端面之间宜留微小间隙，防止堆叠后摩擦过大；端盖衬环的外径不应超过转轮外径，以免影响拨盘操作；整体直径需控制在手指可稳定捻动的范围内，长度则要兼顾密码位数与便携性。内部可预留中空腔体，在解锁后用于放置卷状纸条、小型信物或记忆卡，使装置不仅具备锁具演示功能，也具备实际密藏用途。整个模型把字符转盘、轴向锁止、端盖定位和挂携结构整合在一个紧凑圆柱体内，几何关系清晰，机构动作直观，适合用于机械锁具原理验证、创意产品打样以及三维装配练习。
