小型嵌入式杠杆压紧柜门锁结构

　　这套小型嵌入式推锁主要面向电气控制柜、通信机柜、工业设备门板、检测仪器箱体以及需要频繁开启的薄壁钣金 enclosure。它不是单纯依靠锁舌旋转限位的普通柜锁，而是通过手柄、连杆和压紧钩形成杠杆式收紧，在关门后能够把门板向密封面方向持续拉紧，适合对防尘、减振、防松和门板贴合度有要求的场合。现场使用时，操作人员先将门板合上，使锁体背部的钩爪进入柜体侧的扣合区域，再通过正面锁具的开启机构释放或扳动内部杠杆；杠杆绕支点转动后，末端钩件产生较大的轴向位移和压紧力，把门板边缘压向密封条。相比平面转舌锁，这种结构在密封条压缩量控制、抗振动松动和厚门板适配方面更有优势。

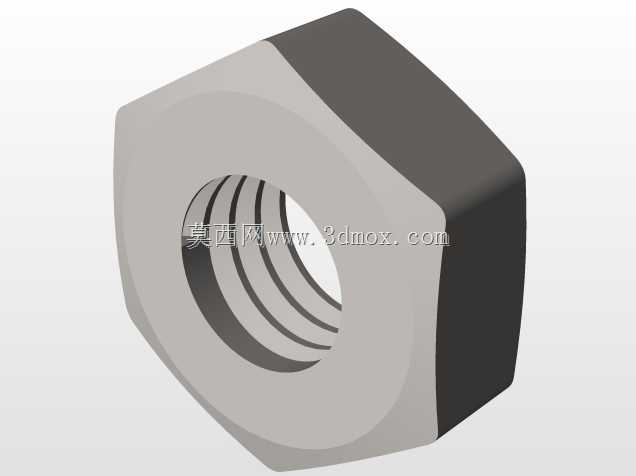

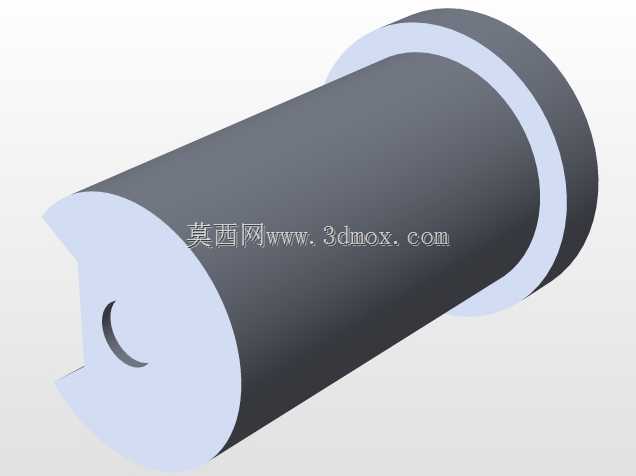

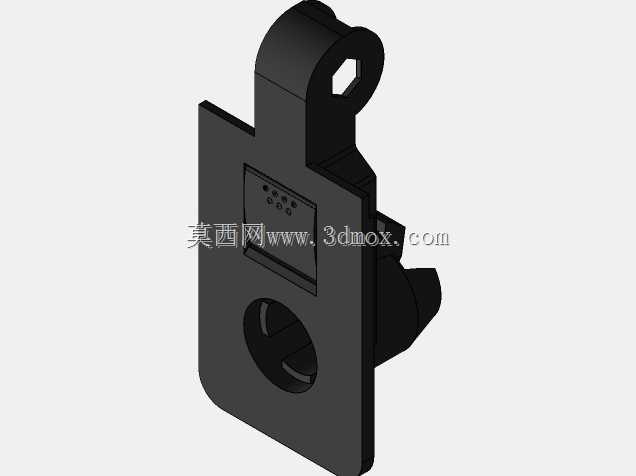

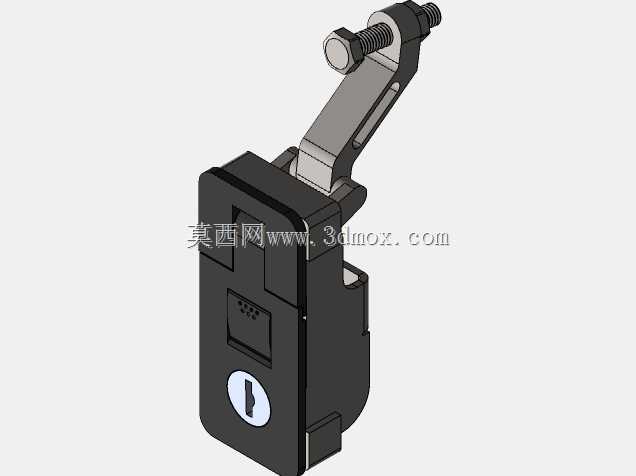

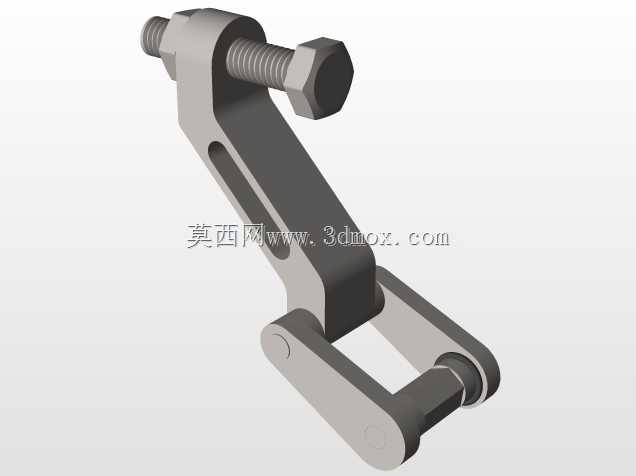

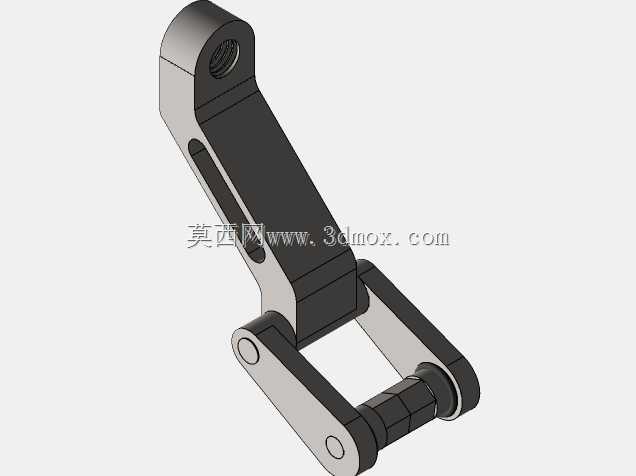

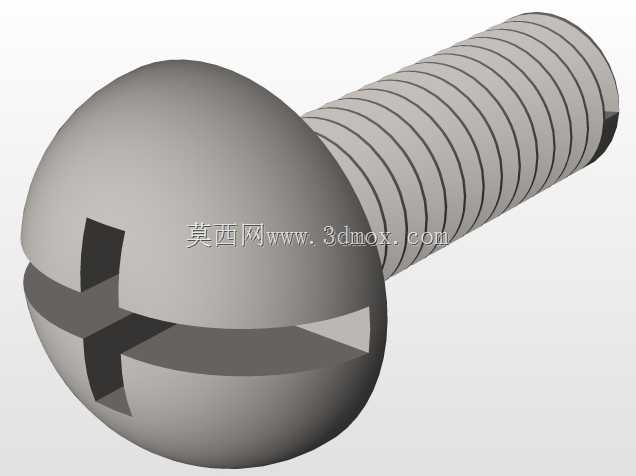

　　从结构组成看，模型包含嵌入式锁壳、正面操作面板、钥匙孔位、内部转轴、杠杆臂、调节螺杆、锁紧螺母以及末端钩爪。锁壳采用近似矩形的埋入式轮廓，安装时主要沉入门板开孔内，正面只保留较薄的操作面，能够减少外凸物对通道、设备外观和人员操作的影响。面板上的钥匙孔用于限制非授权开启，锁壳侧面和背部预留了与门板、加强板或安装支架配合的边界。杠杆臂并非简单直板，而是根据运动轨迹做成折弯形态，在有限的门板厚度内避让锁壳内部零件，同时把操作力传递到后方钩点。末端螺杆与钩爪配合，可通过螺纹旋入长度调整压紧行程；螺母用于锁定调节位置，避免设备运输或长期振动后钩点位置发生变化。

　　设计这类锁具时，首先要确定门板开孔尺寸和嵌入深度。锁体宽度、高度决定面板与开孔的覆盖关系，背部杠杆摆动所需的空间则决定箱体内侧不能与线束、安装梁、端子排或密封条发生干涉。若门板较薄，应在锁体周围增加补强板或折边，避免杠杆受力时局部钣金变形；若门板较厚，则需复核钩爪在门闭合方向上的搭接量，保证钩件能够可靠进入柜体挡边，而不是只接触边缘造成虚锁。模型中杠杆末端的螺纹调节段正是为了吸收门板厚度、密封条压缩高度和制造公差带来的差异。工程选型时不能只看锁体外形，还要把门框挡边位置、密封条自由高度、压缩后高度、门内侧净空以及钩爪最小搭接量一起校核。

　　在功能特性上，该锁的核心是“先扣合、后压紧”的运动逻辑。钩爪进入扣位后，杠杆继续转动会产生接近门平面法线方向的拉力，使密封条沿周向均匀受压。对于户外机柜、粉尘较多的生产线设备、移动台车和振动环境中的机箱，这一点比普通旋转锁舌更重要。普通锁舌往往只限制门板向外打开，密封压力依赖门本身变形或密封条初始干涉；杠杆压紧锁则能把关闭动作转化为明确的预紧力，降低门缝不均、密封条局部漏压和运行中异响的概率。钥匙机构提供基础访问管理，适合设备维护门、电气安全门和工具柜等场景，但在安全防护等级要求更高的设备上，还应与门开关、联锁装置或防护警示系统配合，而不是把机械锁作为唯一安全措施。

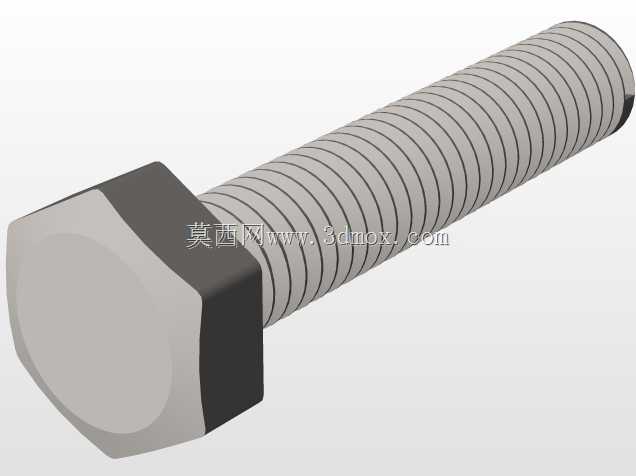

　　三维建模时需要重点表达运动关系，而不只是静态外观。锁壳与门板之间可按固定件处理，杠杆、转轴、钩爪和调节螺杆则应保留转动或螺纹装配关系。转轴位置决定杠杆速比：支点靠近钩爪一侧时，末端压紧力增大但操作行程变化更敏感；支点靠近操作端时，手感较轻但压紧力受限。钩爪的圆弧导入面也需要建模，因为关门时钩件与挡边可能存在轻微错位，导入斜面能让门板在闭合过程中顺利进入锁紧位置，减少人工对孔的操作时间。调节螺杆的有效螺纹长度、螺母厚度和钩爪厚度应共同体现，以便工程人员判断可调范围和防松方式。

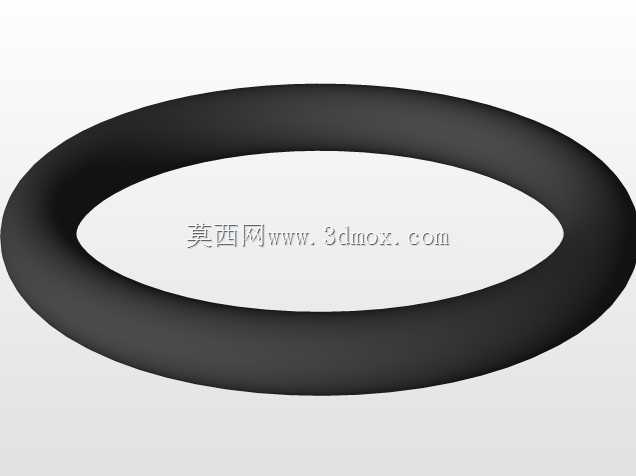

　　安装边界方面，正面面板外缘要覆盖门板开孔并留出密封垫或防水垫的位置；锁体背部不能超过门内可用空间，尤其在门板内侧布置线槽、铰链加强筋或门锁联动杆时，需要做运动包络检查。杠杆抬起和压下两个极限位置都应与周围零件保持间隙，末端钩爪在完全锁紧后应与门框挡边有足够接触面积，避免线接触造成压痕或应力集中。若用于喷涂板、不锈钢板或复合材料门板，还应考虑锁壳与门板材料之间的电偶腐蚀、垫片承压和螺钉拉拔强度。对于需要EMC接地的机柜，可在锁体与门板之间设置齿形垫片或接地导体，使喷涂表面在锁紧后形成稳定导电通路。

　　整体来看，该模型适合作为柜体类设备的门锁方案参考：外形紧凑，嵌入安装后正面整洁；内部杠杆提供明确压紧动作；螺纹钩爪便于适应不同门厚和密封压缩量；钥匙孔满足基本启闭权限。结构设计人员在使用时，应结合实际门框截面建立门板闭合状态、杠杆全开状态和钩爪调节极限状态，重点检查开孔、嵌入深度、密封条压缩、钩爪搭接、运动干涉和维护操作空间，从而把模型从外观参考转化为可落地的柜体锁紧机构。
