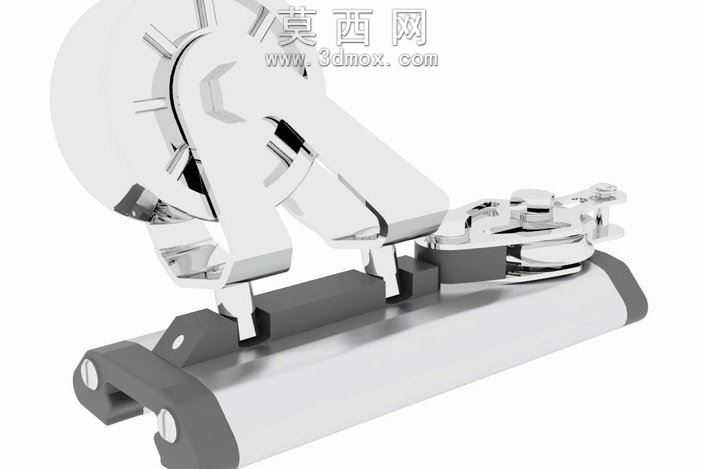

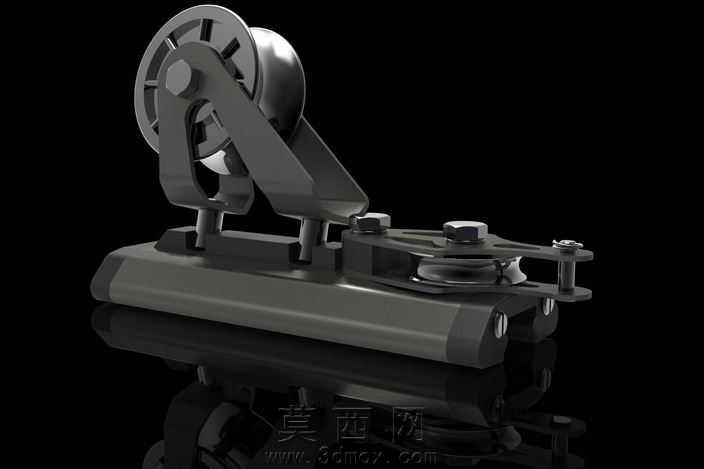

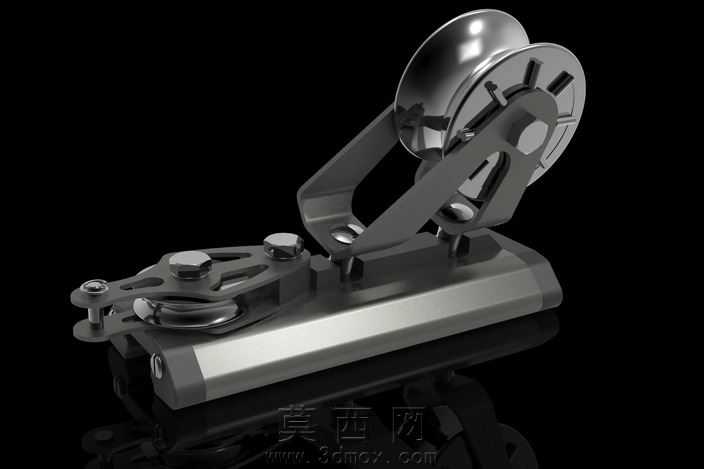

RonstanRC3032船用五金滑轮结构设计

该作品为RonstanRC3032型号船用索具滑轮的三维建模设计，整体采用Rhino软件完成全参数化建模，建模过程中严格遵循船用五金的行业尺寸规范，对滑轮的轮体、支架、锁紧拨杆、安装基座等核心部件进行了1:1比例还原。建模阶段首先通过曲线绘制勾勒出轮体的弧形轮廓与支架的弯折形态，利用曲面放样、布尔运算等命令完成各部件的实体生成，对部件间的装配间隙进行了精准控制，确保滑轮转动、锁紧机构开合的动作逻辑符合实际使用需求。材质渲染环节针对不同部件做了区分处理：轮体与金属支架部分赋予抛光不锈钢材质，调整反射参数模拟船用五金的高光亮面质感，同时添加细微的磨砂纹理避免材质过于塑料化；底部安装基座部分赋予哑光工程塑料材质，通过调整粗糙度与漫反射参数，还原高强度尼龙材质的哑光厚重质感；锁紧机构的销轴、弹簧等小部件则赋予镀锌金属材质，通过细微的色彩差异区分不同金属构件。结构设计上，该滑轮采用侧摆式锁紧结构，拨杆与轮体侧面的卡槽配合实现绳索的快速锁止，安装基座预留了对称的销轴安装孔，可适配不同规格的船用安装支架，轮体内部预留了轴承安装位，建模时还原了轴承的滚道结构，确保后续装配时可直接匹配标准轴承零件。设计思路围绕船用场景的高可靠性需求展开，所有受力部件的连接处均做了圆角过渡处理，避免应力集中问题，支架的弯折角度经过多次调整，确保绳索在最大偏转角度下不会与支架发生剐蹭，整体模型布线规整，曲面连续性达到G2级别，既满足工业生产的结构验证需求，也可用于产品宣传的渲染出图使用。
