3D打印机X轴线性运动滑台机架组件

　　这套X轴运动机架组件是桌面级熔融沉积成型设备横向进给系统的核心承载单元，整套装配体围绕两根平行布置的光轴导轨搭建，滑台主体通过线性轴承与光轴形成低摩擦滑动副，承担挤出机构沿X方向往复直线运动的导向与承载任务。从实际装机场景来看，这类滑台直接决定打印头在横向走刀过程中的定位精度与运行平稳性，但凡滑台存在旷量、卡滞或受力偏载，成型件表面就会出现横纹、错层甚至轮廓偏移，因此结构设计上对导向刚度、装配同轴度和重心分布都有明确约束。

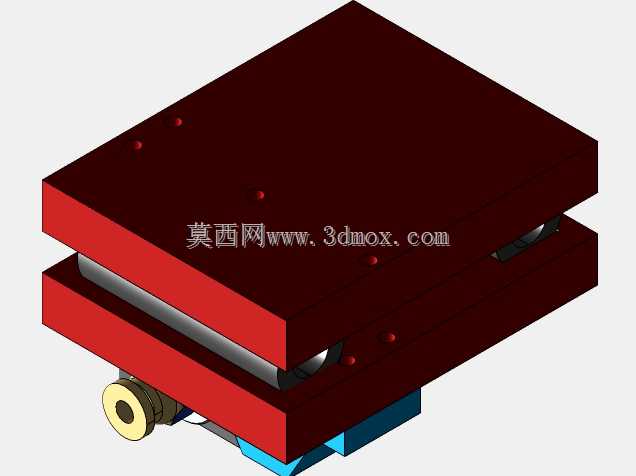

　　组件的功能划分相当清晰：上下两层板状结构构成滑台的刚性框架，上层安装板用于固定挤出机及相关辅件，下层则承担与传动带或丝杠螺母的连接，两根线性轴承内嵌于滑台座体，套在贯穿机架的光轴上完成导向。值得注意的是，挤出机支架在整套机构中属于关键接口件，它既要把JHead挤出喷头准确锁定在滑台前端的工作位置，保证喷嘴相对成型平台的高度与垂直度，又要为喉管、散热块、进料齿轮留出合理的装配与散热空间。传感器支架则用于挂载限位触发元件，在滑台运动到行程端点时完成原点归零或硬限位保护，避免喷头撞击机架。

　　从设计思路上看，这套结构走的是轻量化与刚度平衡的路线。板件采用较厚的实体构型以抵抗挤出机工作时的反作用力，同时通过紧凑的叠层布局把整体重心压低、尽量贴近导向轴线，从而减小悬臂力矩。线性轴承沿运动方向拉开一定间距布置，形成足够的支撑跨距，这一点对抑制滑台绕光轴的俯仰和偏摆十分关键——跨距过小，喷头端的微小晃动会被放大；跨距过大，则会增加运动质量和整机宽度。端部的带轮或传动连接结构布置在滑台侧下方，使同步带的拉力作用线尽量靠近导向平面，降低带张力对滑台产生的翻转力矩。

　　在安装边界方面，两根光轴的中心距、轴承孔的同轴度以及安装板上挤出机固定孔的位形，是装配时必须保证的几何要素。光轴需平行张紧并在两端可靠固定，滑台套入后应能在全行程内无卡涩地手动推移；挤出机支架的安装面要与运动方向保持垂直关系，否则喷嘴轨迹会相对平台倾斜。传感器支架的位置需结合整机行程设定，使触发点既留出足够的减速距离，又不侵占有效打印幅面。整体外形呈扁平矩形叠层结构，横向宽度受光轴跨距约束，高度方向则要兼顾挤出机进料与底部传动件的避让，设计时需核对滑台在左右极限位置时与机架侧板、皮带张紧机构之间的间隙，防止运动干涉。

　　对于结构设计与设备选型人员而言，这类组件的三维建模价值在于可以直接在装配环境中校验光轴、轴承、挤出机、限位传感器之间的空间关系，提前发现安装面冲突或走线空间不足的问题；运动质量的估算也能为步进电机选型和加减速参数设定提供依据。整套机构没有复杂的曲面特征，更多考验的是孔位精度、配合关系和受力路径的合理性，是桌面成型设备横向进给单元中非常典型的实用化结构方案。
