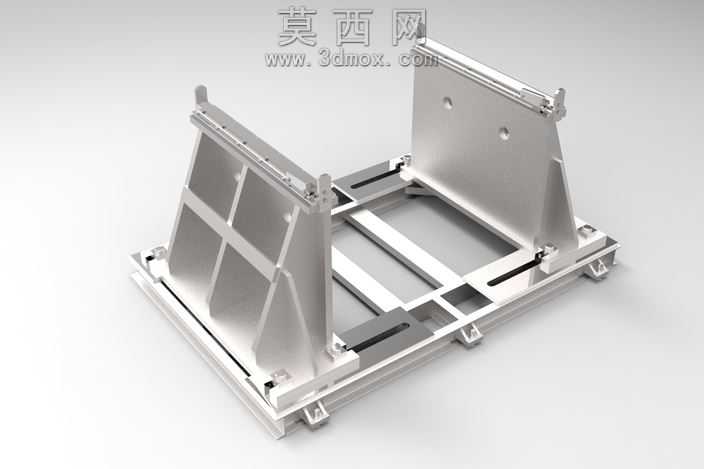

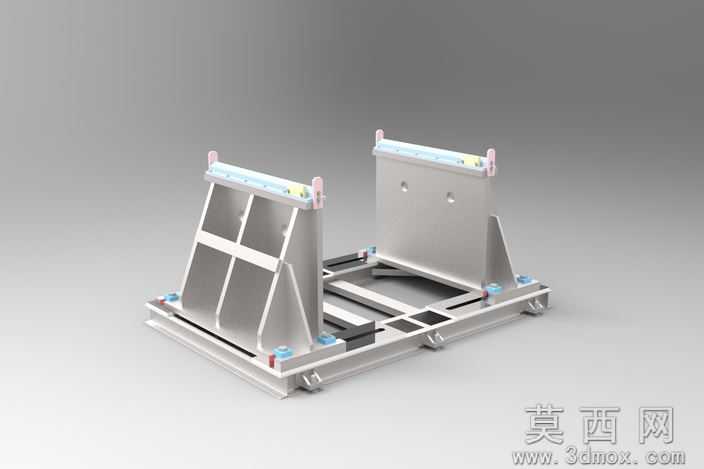

该平衡器采用三维参数化建模完成整体结构设计,建模过程中优先保证各装配位的尺寸公差匹配,针对大转子作业时的受力特性做了针对性的结构强化。整体采用框架式对称布局,两侧设置带加强筋的立式支撑臂,支撑臂表面预留定位安装孔位,底部为镂空式承载底座,底座上设置多组可调节的滑动导轨槽,可适配不同规格大转子的插入定位需求。建模阶段对支撑臂的筋板布局做了力学仿真优化,通过交错分布的竖向与斜向筋板,在降低整体自重的同时提升结构抗形变能力,避免承载大转子时出现结构变形。渲染阶段采用哑光金属材质模拟实际加工后的铝合金构件质感,对边角处的倒角、安装孔的边缘做了精细化的光影处理,还原金属机加工后的真实表面纹理,同时通过环境光遮蔽效果突出结构的层级关系,清晰展现各部件的装配逻辑。设计思路围绕大转子平衡作业的防护需求展开,插入式的定位结构可在转子平衡调校过程中对叶片形成有效防护,避免作业过程中叶片受到磕碰损伤,底座的镂空设计既减轻了整体重量,也方便作业过程中的杂物清理与安装对位,各连接位的标准化孔位设计也便于后续的维护与部件替换,整体结构兼顾了承载强度、操作便利性与防护实用性,完全适配大转子平衡工序的作业需求。
------分隔线----------------------------
- 上一篇:机械设备用金属密封空白端盖结构设计
- 下一篇:小型设备用蓝色金属轮毂三维结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.69 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks,其它,
- 软件分类 通用机械零部件
