三通法兰式截止阀工业三维设计作品

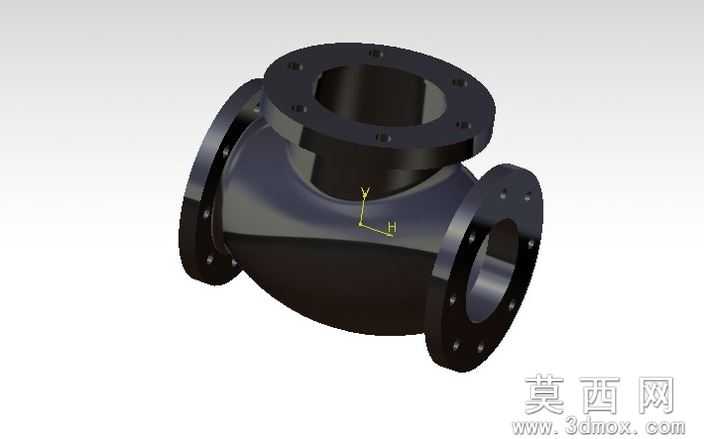

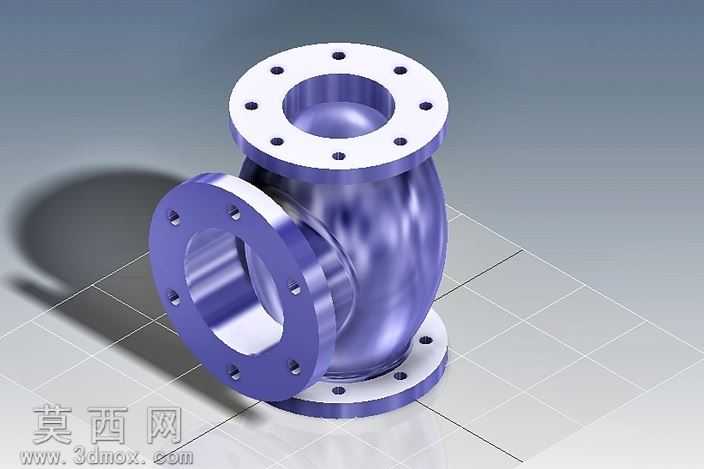

本作品为三通法兰式截止阀的三维建模设计成果，建模阶段严格遵循工业阀门的通用设计规范，先通过草绘绘制阀体的中心流道轮廓，以旋转特征生成阀体的基础腔体结构，再分别对三个端口的法兰结构进行单独建模，按照法兰连接的标准参数绘制螺栓孔分布圆，均匀排布对应数量的螺栓通孔，同时对法兰端面的密封面结构做了精细化处理，保证密封面的平面度与尺寸精度符合工业使用要求。建模过程中对阀体的壁厚做了均匀化处理，既保证阀体能够承受额定的管路压力，又避免壁厚过大造成材料浪费，同时对阀体内部的流道做了平滑过渡处理，减少流体在阀腔内的阻力损失，提升阀门的流通性能。材质渲染阶段，为阀体赋予了铸钢材质效果，还原了工业铸钢件的哑光金属质感，对法兰端面做了轻微的机加工面质感区分，让不同加工区域的材质表现更贴近真实生产的零件状态，场景中添加了柔和的环境光与定向补光，多角度呈现阀体的结构轮廓与细节特征，避免模型出现暗部死黑或者高光过曝的问题。结构设计上，三个法兰端口分别对应不同方向的管路连接需求，相比普通两通截止阀可实现多方向的流体通断控制，阀体的腔体结构预留了阀瓣、阀杆等内部组件的安装空间，各部分结构的衔接处都做了圆角过渡处理，既可以减少应力集中提升阀体的结构强度，也让整体外观更符合工业产品的设计美感。整体建模过程严格把控尺寸精度，所有配合面的尺寸公差都按照机械设计的通用标准进行预留，保证后续如果导出工程图可以直接用于生产加工参考，模型的拓扑结构规整，没有多余的碎面与重叠特征，方便后续进行有限元分析、装配模拟等二次开发使用。
