离心泵叶轮三维结构设计作品

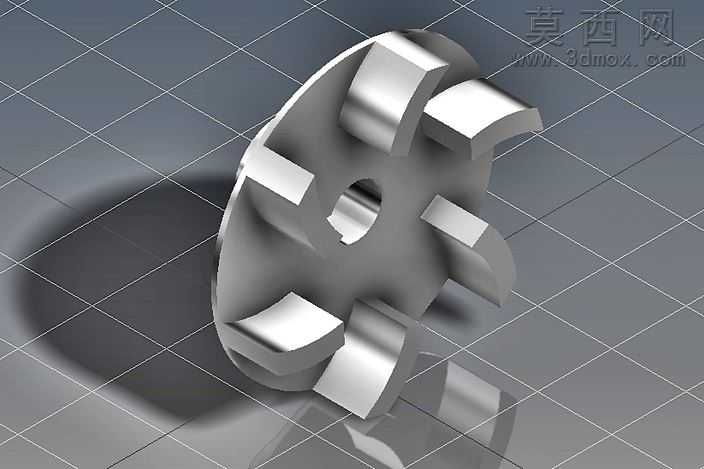

本作品为离心泵核心过流部件叶轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，首先基于离心泵水力设计规范确定叶轮的核心水力参数：包含叶轮进出口直径、叶片出口安放角、叶片包角、流道过流断面面积变化梯度等核心设计指标，先绘制叶轮的旋转基体草图，通过旋转凸台特征生成叶轮的轮盘与轮毂基体结构，轮毂中心预留与泵轴配合的轴孔结构，轴孔处设计有键槽定位特征，保障叶轮与泵轴的周向固定，传递旋转扭矩。叶片部分采用曲面建模方式构建，先绘制叶片工作面与背面的空间型线控制点，通过样条曲线拟合生成光滑的空间型线，再通过放样、曲面缝合、加厚特征生成等厚度的叶片实体，叶片与轮盘、轮盖的衔接处做了圆角过渡处理，避免流道内出现应力集中与流动死区，降低水力损失。建模过程中对叶片间的流道进行了实体切除校验，确保相邻叶片之间的流道光滑过渡，过流断面面积沿液流方向均匀变化，符合离心泵内流体的流动规律，能够有效降低流体在流道内的漩涡损失与冲击损失。渲染阶段采用金属质感的工程材质赋予叶轮整体，模拟铸铁或不锈钢材质的表面质感，通过调整环境光与漫反射参数，清晰呈现叶片的空间扭曲形态、轮盘的厚度分布以及轮毂的配合结构，模型的所有特征均保留参数化编辑属性，可根据不同的流量、扬程设计需求快速调整叶片角度、叶轮直径等参数，适配不同工况的离心泵设计需求，整体结构完整无几何错误，可直接用于后续的水力性能仿真、结构强度校核以及数控加工编程环节，为离心泵的整机设计提供核心的部件模型支撑。
