气动工具配套油气润滑供油装置

　　该装置面向气动工具集中供气工位的润滑补给需求设计，常见于装配线气动扳手工位、汽修车间风动工具管网、五金加工车间气动打磨工位等场景，这类工位的气动工具前端普遍配置油雾润滑器，需要持续向压缩空气管路内注入定量润滑油，让润滑油随压缩空气进入风马达、叶片、配气阀等运动部件，在零件摩擦表面形成油膜，避免高速运转的气动元件出现干磨、卡滞、密封件过早磨损的问题。

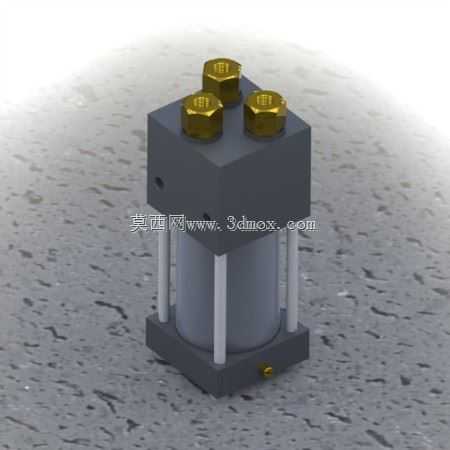

　　从结构布局来看，装置采用上下法兰板搭配四根周向均布导向拉杆的经典立柱式布局，下部腔体为储油与压油的核心工作段，上部端板作为承压封盖，端板上布置三个外六角锁紧紧固件，将端板与下部缸体压紧密封，紧固件采用大尺寸六角头结构，现场维护时可直接使用标准开口扳手完成拆装，无需定制专用工装。下部缸体底端预留油口接口，可对接现场压缩空气管路与润滑油输出管路，侧部开设的小孔分别作为进气口、出油口或者排气溢流口，接口位置的高度经过适配，安装后管路可从侧方水平引出，不会和设备安装基面、周边走线支架发生干涉。

　　设计过程中优先考虑了气动工位的现场使用特性：气动系统的工作压力通常在0.4到0.8MPa区间，装置的承压腔体壁厚按照常规气动元件的耐压冗余设计，端板与缸体的结合面通过紧固件预紧实现密封，四根导向拉杆同时承担上下法兰的定位作用，保证端板装配时各锁紧点的压紧力均匀，不会出现单侧密封间隙过大导致的泄压、漏油问题。缸体外部的四根立柱既作为结构支撑件，也可作为现场安装时的视觉对位基准，安装人员可快速判断上下法兰是否平行，避免装配过程中出现端板偏斜。

　　外形边界方面，装置整体为方正立柱形态，上部端板的外接轮廓尺寸大于下部缸体外径，三个六角紧固件的顶端为整机最高点，安装时需要在端板上方预留不小于紧固件头部高度的操作空间，满足扳手拧紧、拆卸的活动行程要求。整机底面为平整安装面，可直接固定在工位支架台面、润滑站安装板或者设备侧部的挂装支架上，侧向引出的管路接口距离安装基面留有足够的管接头拧动空间，搭配标准气动接头即可完成管路对接，不需要额外改造安装位。

　　功能逻辑上，该装置依托压缩空气作为动力源，无需外接电机或者手动按压操作，接入气动系统管网后即可随气动工具的用气工况同步工作，将润滑油定量输送至下游的润滑器当中，相比传统人工定期往气动工具注油的维护方式，能够保持润滑状态的连续性，避免因操作人员遗漏注油导致的工具故障。装置的外露结构件棱角做了钝化处理，车间现场搬运、安装过程中不会出现尖锐棱边划伤管线或者操作人员的问题，整体结构没有复杂的异形曲面，加工阶段缸体、端板均可采用常规铣削工序完成，拉杆、紧固件全部选用通用标准件，备件替换难度低，适配制造车间批量装配与后期运维的实际需求。在三维建模过程中，各零件的装配关系完全按照实际装配逻辑搭建，紧固件的螺纹旋合长度、拉杆的两端定位台阶、缸体与端板的配合止口都做了对应还原，结构工程师可直接参考该模型完成同类型气动供油装置的布局设计，也可将其作为气动润滑系统的配套元件导入整站设备的装配模型中，核对工位安装空间与管路走向。
