偏心六活塞径向柱塞泵结构设计

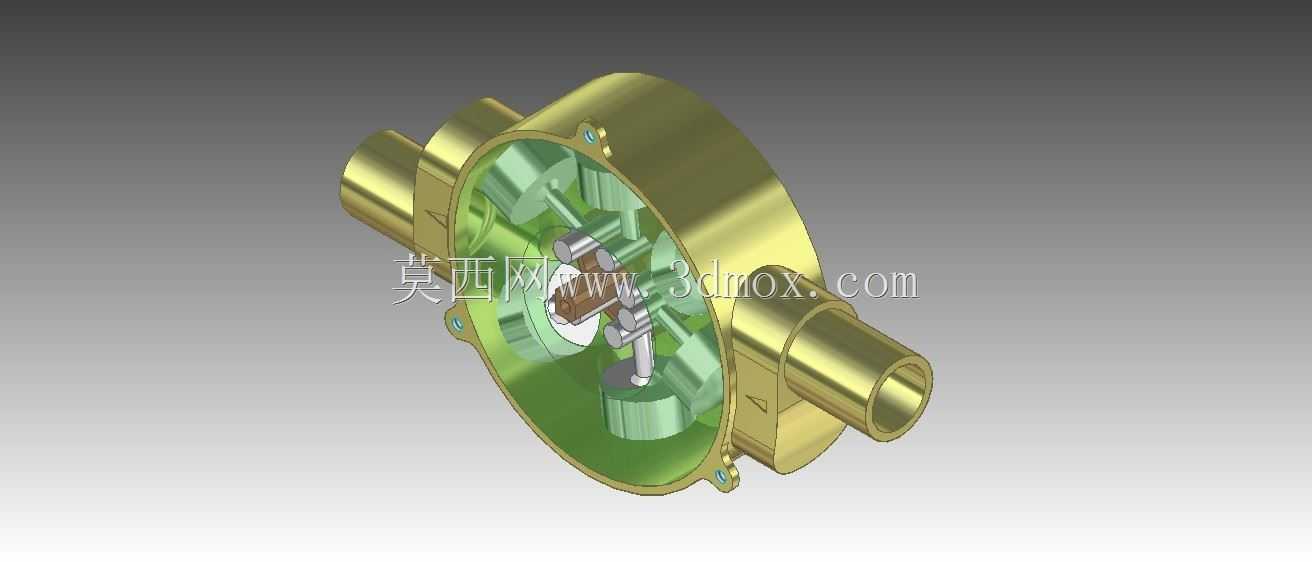

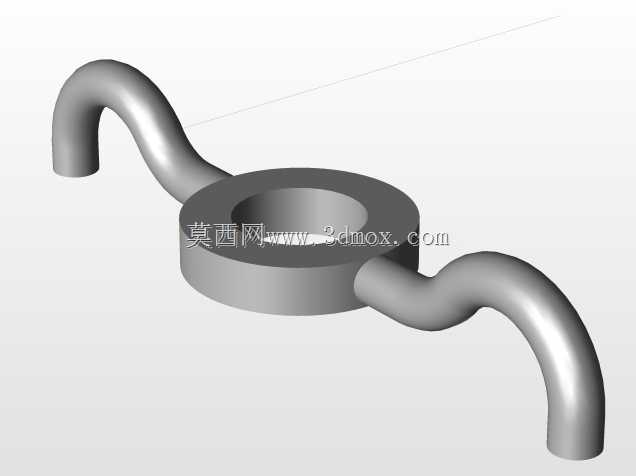

　　这套径向布置的六活塞偏心泵结构，核心思路是把旋转运动通过偏心轮转化为六个柱塞沿径向的往复直线运动，从而在紧凑的圆形壳体内完成吸油与压油循环。整机采用对称式圆周布局，六个柱塞围绕中心偏心轴均匀分布，相邻柱塞夹角约为六十度，这种排布的直接好处是输出流量脉动被显著削弱——当某一个柱塞处于排油行程末端时，相邻柱塞恰好进入有效排油区，多缸叠加后的瞬时流量曲线比单缸或三缸结构平缓得多，对下游管路的冲击和噪声控制都更有利。

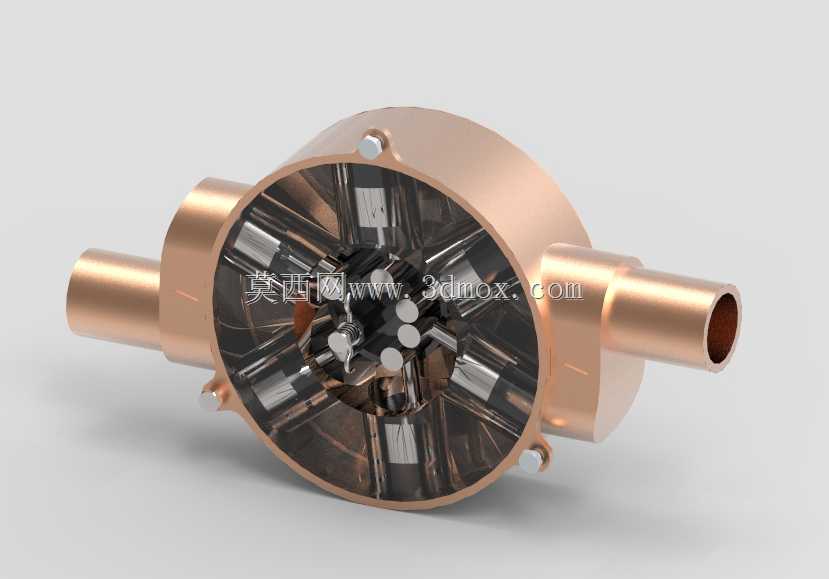

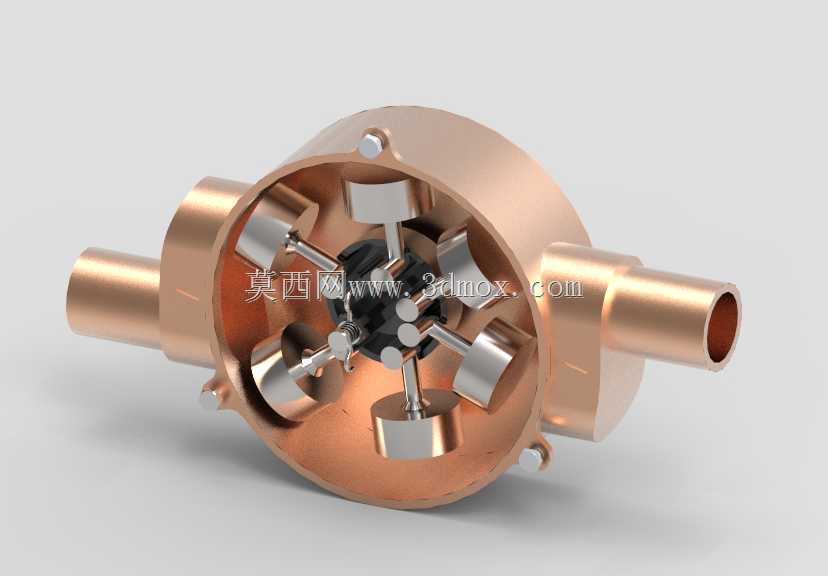

　　从实际用途看，这类小排量径向柱塞泵常见于液压站供油、润滑系统增压、试验台流体循环以及小型液压机具的动力源。相比轴向柱塞泵，径向结构对柱塞的侧向力承受更友好，缸体孔沿径向直接加工在壳体上，加工时可以一次装夹完成分度镗孔，位置精度容易保证；柱塞与铜套之间的配合间隙靠珩磨保证，低速工况下容积效率依然稳定。壳体外观采用铜色金属质感表达，两端伸出的圆柱形接口分别对应吸入口与压出口，接口轴线与主轴轴线垂直，这种侧向进出的布置方式在安装到设备面板或阀块侧面时，管路走向更顺，不需要额外加装弯头就能完成硬管对接。

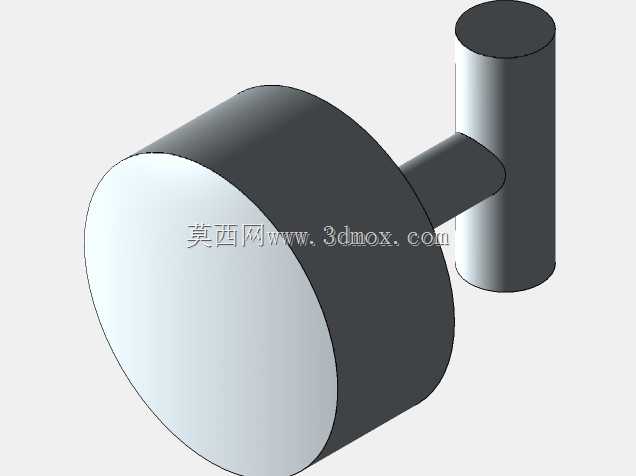

　　设计过程中首先要确定的是偏心距与柱塞直径这两个基础参数。偏心距直接决定柱塞行程，行程等于两倍偏心距，柱塞直径乘以行程再乘以柱塞数量，决定了每转的理论排量；偏心距过大虽然排量上升，但柱塞对偏心环的接触应力会按杠杆关系放大，滑靴底面的比压超限会导致烧盘，因此在建模阶段需要把偏心轮、滚针轴承、柱塞滑靴作为一个子装配单独做运动校核，确认柱塞在最外伸位置时不脱离缸孔导向段，在最内缩位置时底部不与偏心轴发生硬干涉。六个柱塞的回程依靠布置在柱塞外端的环形压紧结构或者整体回程盘实现，模型中可以看到柱塞端部与偏心环之间保留了滚子接触件，目的是把滑动摩擦转化为滚动摩擦，降低启动阶段的静摩擦阻力。

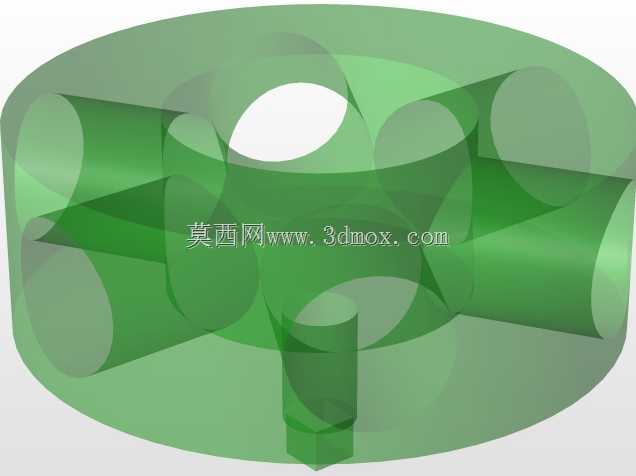

　　配流方式上，径向柱塞泵通常采用轴式配流或者端面配流。轴式配流让吸油窗口与压油窗口开设在固定的配流轴上，缸体带着柱塞围绕配流轴旋转，柱塞腔在转过吸油区时与低压口连通，转过压油区时与高压口连通，过渡区设置密封角以防止高低压串通。建模时配流轴的窗口包角需要与柱塞缸孔的分度角严格对应，窗口过宽会引起困油和串油，过窄则会造成柱塞腔在切换瞬间完全封闭，产生压力尖峰。实际工程中通常在配流盘上开设阻尼卸荷槽，让柱塞腔在升压前先通过小节流孔与高压侧预沟通，把压力冲击控制在轴承和密封件可承受的范围内。

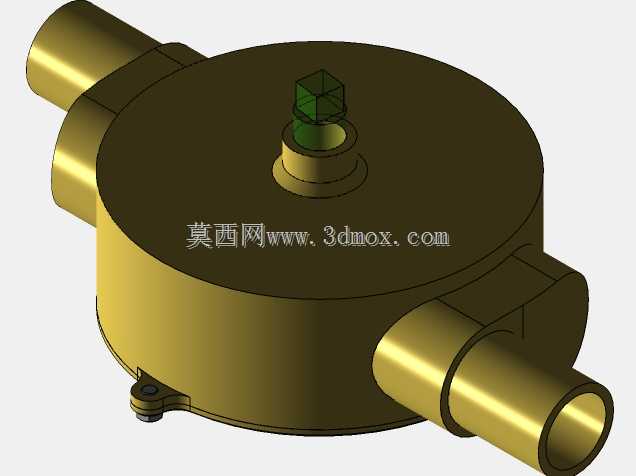

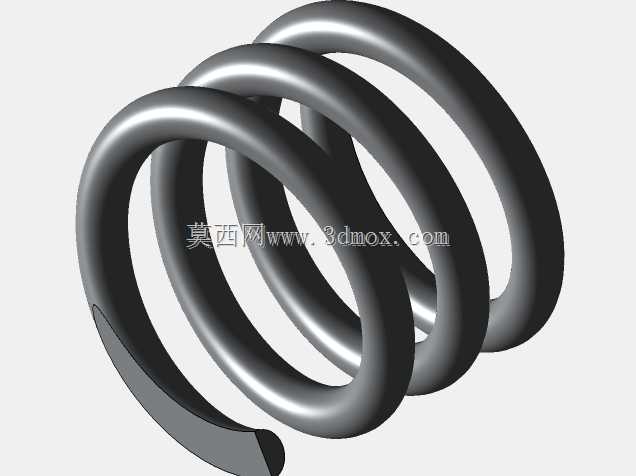

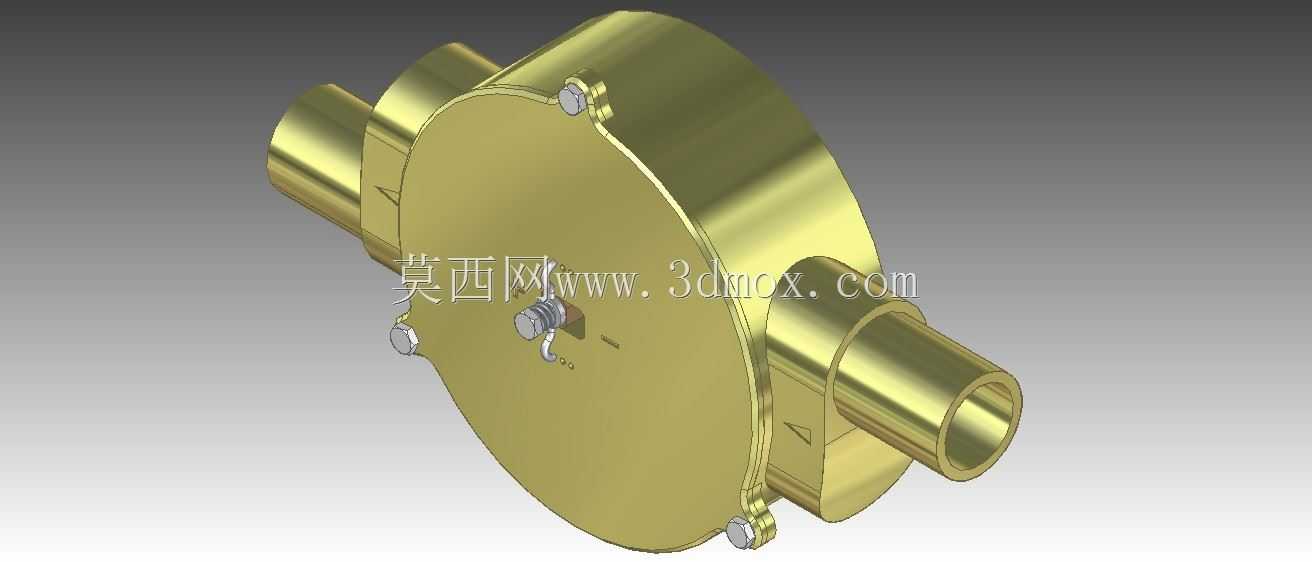

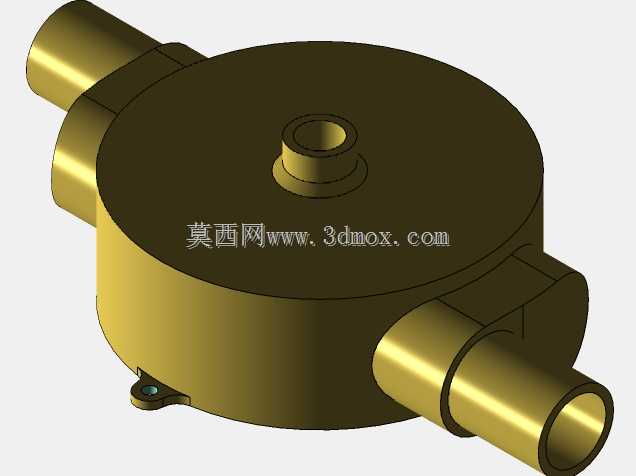

　　外形与安装边界方面，主体为圆盘形壳体加两侧圆柱接管，圆盘直径方向是最大外廓，布置时需要在圆周外侧预留柱塞弹簧或回程环的装配空间，不能紧贴相邻零件；两端接管的外径决定了配套管接头的规格，接管根部与壳体交接处要做出圆角过渡，避免铸造或机加工后在应力集中位置产生裂纹。安装支撑点一般选在壳体背面的法兰面或者底部支脚，模型中壳体外缘预留的小凸台可以作为定位销孔或者螺栓过孔的位置，装配时先以止口定位再拧紧固定螺栓，能保证主轴与驱动电机的同轴度。驱动端通常通过联轴器与电机相连，偏心轴输入端需要伸出壳体并配置骨架油封，油封外侧再设置防尘圈，防止车间环境中的粉尘进入偏心腔磨伤柱塞副。

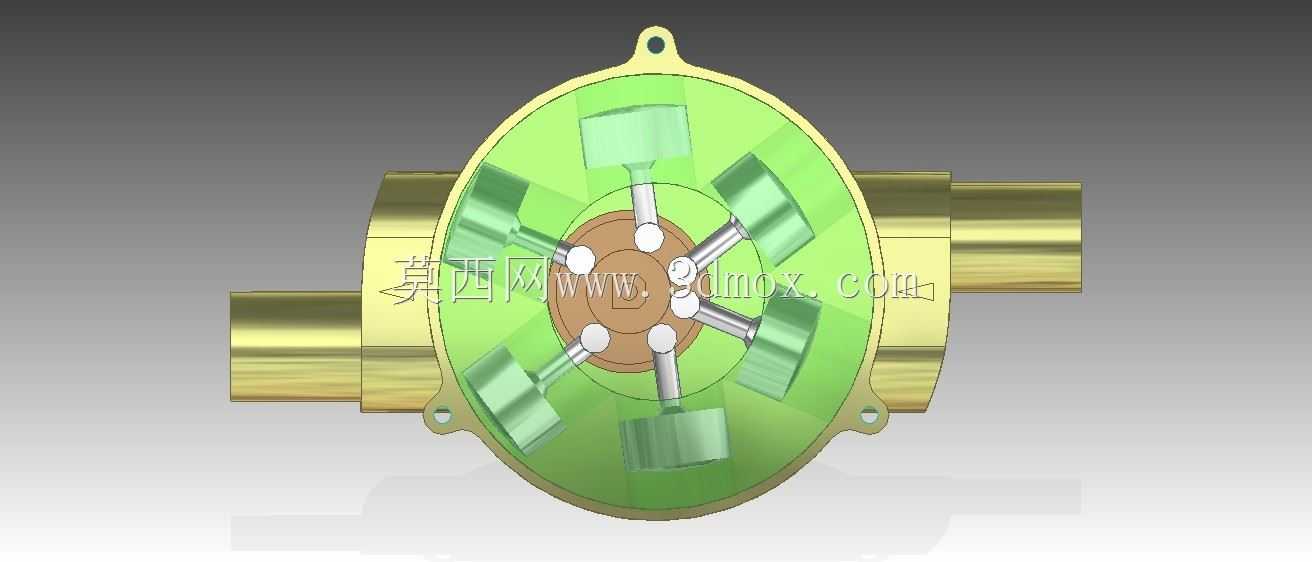

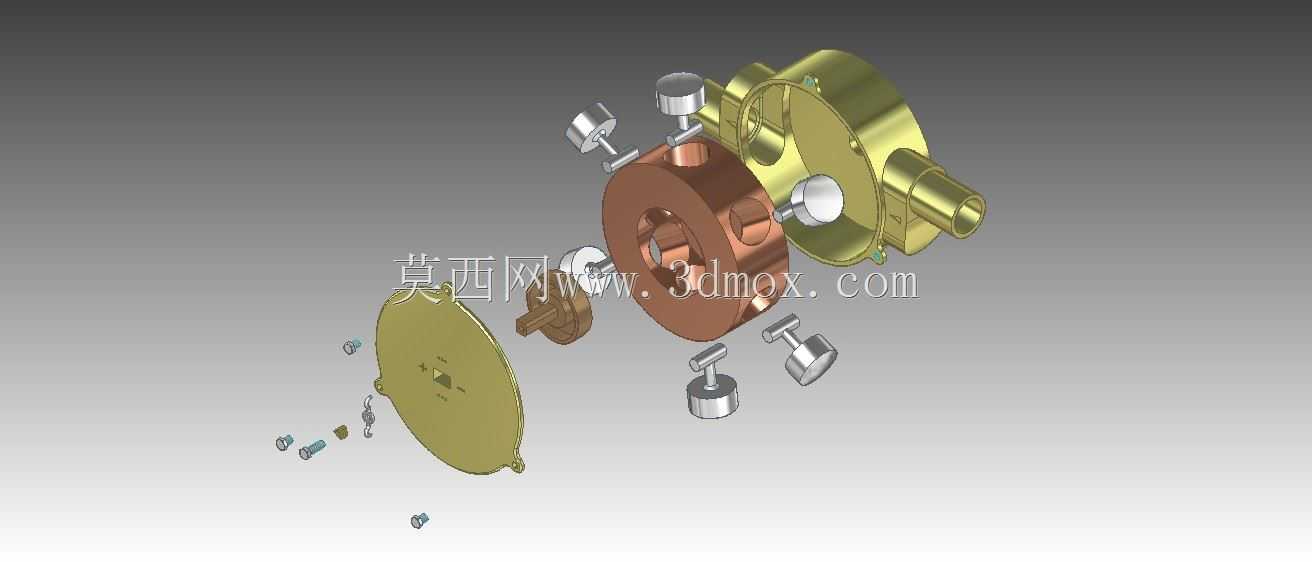

　　从三维建模的角度看，这个作品比较适合用来演示多零件协同运动：偏心轴作为主动件旋转，带动偏心环做偏心圆周运动，六个柱塞在各自缸孔内做相位错开的往复运动，配合配流轴的固定窗口，可以在运动算例里直观看到吸油压油的时序关系。结构工程师在复用这类方案时，重点要核对柱塞数量与流量脉动率的匹配、偏心环外圈线速度与润滑方式、壳体承压壁厚以及进出油口通径这几项，它们共同决定了泵在额定压力和额定转速下能否长期稳定工作。
