立式长轴润滑泵成套供油装置

　　这套立式长轴润滑泵成套供油装置，面向集中润滑、工艺介质循环以及小型流体输送场景搭建，整体由立式驱动泵体、储液罐体、连接管路和末端加注接头组成。现场布置时，泵组通常固定在设备底座或检修平台边缘，储液罐可就近靠墙或机架立柱安装，二者之间通过柔性金属管路衔接，既补偿安装孔位偏差，也能吸收泵运行时产生的微量振动，避免硬管接口长期受交变载荷出现渗漏。

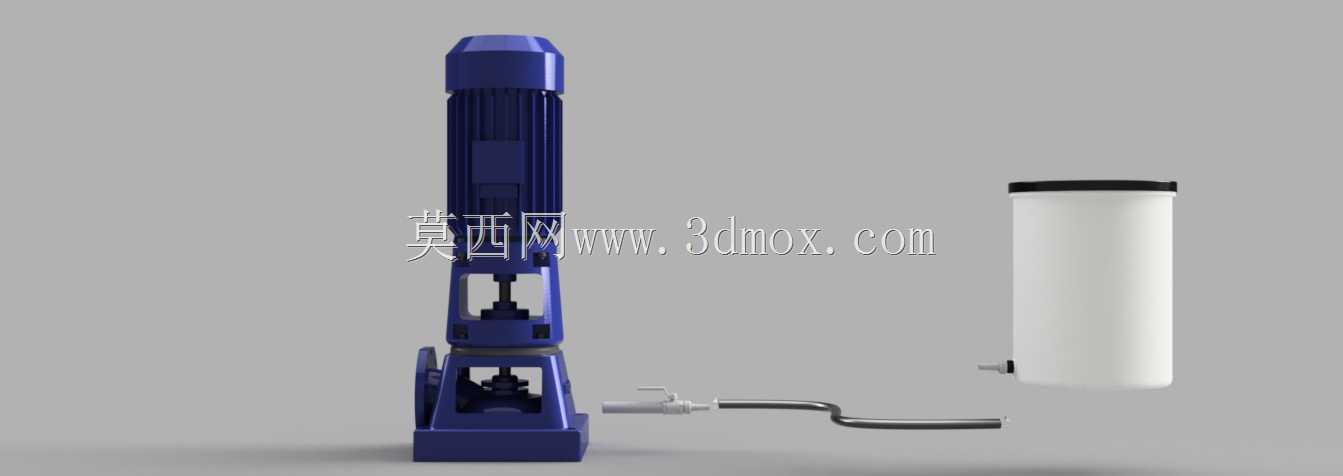

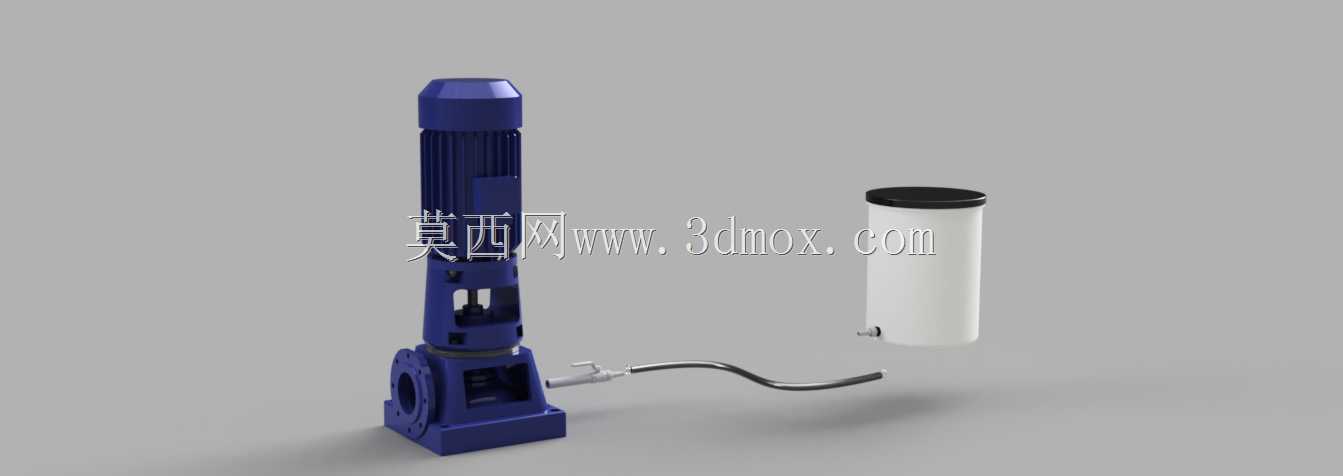

　　从结构组成看，左侧立式泵采用上部驱动、中部支撑、下部泵腔的布局。顶部为动力与防护段，外壳带有散热筋结构，能够在连续运行时扩大散热面积；中段为细长传动腔，适合将动力传递至低位泵腔，也便于在液位以下完成吸油。底部支架承担整机定位与载荷传递，支脚预留安装孔，可通过螺栓固定在槽钢底座或混凝土预埋板上。泵体下部设置检修与传动空间，现场维护时不必拆除上部驱动部件，即可对关键连接部位进行检查。

　　右侧储液罐为直立圆筒结构，顶部配置端盖，可减少粉尘、切屑和水分进入润滑系统；罐体下部侧面设置接口，用于管路连接或排污、取样。罐体与泵体分离布置，有利于在狭小设备间内灵活利用空间：泵靠近被润滑设备，罐体放在便于补油和观察液位的位置。对于机床主轴润滑、减速机循环冷却、小型液压站补油以及工装夹具供油等工况，这种布置能缩短吸油或供油路径，同时保留足够的储液余量。

　　管路设计上，模型中包含弯管、软管段和操作手柄式接头。弯管走向贴近设备轮廓，减少不必要的悬空跨度；柔性段用于跨越泵与罐体之间的相对位置误差，降低装配对孔精度要求；末端接头带有握持和控制结构，可用于人工加注、取样或切换供油方向。工程建模时，管路折弯半径、接头轴线高度以及罐体接口方位都需要与现场维护空间匹配，否则容易出现加注工具干涉、检修门无法全开或管路贴近高温部件等问题。

　　在安装边界方面，立式泵主体高度明显大于占地面积，适合地面面积紧张但垂直空间充足的场合。设备选型和布局时应重点核对顶部驱动段与上方桥架、管线、防护罩之间的检修距离，保证上部部件可垂直吊装或拆卸；底部支脚周围需预留扳手操作空间，地脚螺栓外侧不宜紧贴墙板。储液罐虽然外形简单，但其直径、高度和下部接口位置决定了补油周期、液位观察便利性以及管路坡度，布置时应让罐口位于易接近位置，同时避免把罐体放在行车吊物正下方或易受碰撞的通道边缘。

　　功能实现上，该装置围绕稳定供液和便于维护展开。泵体承担介质输送，罐体承担储存与沉降缓冲，管路负责连接各功能单元，末端接头满足操作与维护需求。对于润滑油这类黏度随温度变化较明显的介质，管路应尽量减少急弯和低位死角，防止冷态启动时阻力过大；罐体出口位置也应高于可能沉积杂质的区域，必要时在实际工程中配合滤网、液位计或排污阀使用。

　　三维结构处理时，立式泵的同轴关系是建模重点：顶部驱动段、中间支撑筒、下部泵腔和底架孔位应保持同一装配基准，支脚安装面需要与泵轴线建立明确垂直约束。储液罐建模相对规则，但端盖配合、侧壁接口和底部支撑不可省略，因为这些特征直接影响总装碰撞检查。管路部分不能只画示意线条，应保留管径、折弯段、接头长度和手柄活动范围，这样在设备评审时才能判断操作人员是否能够顺利插拔接头、阀门开关是否被机架遮挡，以及整机运输时管路是否超出泵底座轮廓。

　　整体来看，该套装置适用于需要把储液、泵送和现场加注组合在一起的中小型流体系统。结构上没有复杂壳体，却对安装基准、管路走向和维护空间有较高要求；在数字化样机中把泵、罐、管路和操作件完整表达，能够提前发现高度干涉、接头朝向不合理、检修距离不足等现场常见问题，为后续出工程图、采购标准件和完成车间装配提供直接依据。
