多层金属电子元件收纳抽屉结构设计

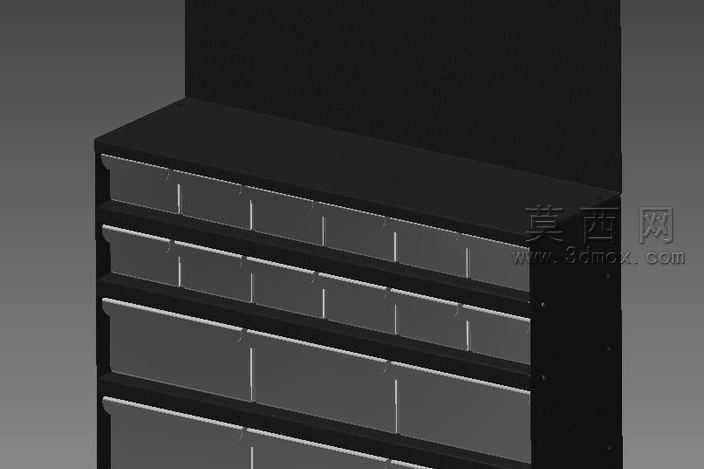

本作品为面向电子组件收纳场景设计的多层金属抽屉结构，整体采用模块化分层设计思路，依托三维建模软件完成全参数化结构搭建，建模过程中针对金属薄板的加工特性做了专属适配，所有板件的拼接结构均按照激光切割工艺的加工精度预留装配公差，确保后期实物加工时可直接通过板件弯折、卡扣拼接完成组装，无需额外焊接工序。建模阶段先完成整体外框架的轮廓搭建，根据电子元件的常规存储尺寸划分四层储物空间，每层抽屉的高度、进深均做了差异化适配，可满足不同规格电子组件的分类存放需求，抽屉面板与侧边板采用一体化折弯结构设计，在三维软件中同步完成折弯工序的干涉检查，避免实物加工时出现板件碰撞、装配错位的问题。材质渲染阶段选用哑光黑金属材质作为外框架的主材质，还原冷轧钢板经激光切割后的原生质感，抽屉侧边的滑轨结构做了细节刻画，采用隐藏式内嵌滑轨设计，既保证抽屉抽拉的顺畅度，也让整体外观更简洁利落，渲染时通过柔和的侧方打光凸显金属板件的切割断面质感，清晰呈现每一层板件的拼接缝隙与结构层次。设计过程中重点考量了薄板结构的承重性能，在每层抽屉的底部增设了横向加强筋结构，通过三维软件的力学仿真模块验证承重能力，确保存放较重电子组件时板件不会出现弯折变形，同时所有板件的排版均按照激光切割机的加工幅面做了优化排布，最大化提升板材利用率，减少加工过程中的材料损耗。整体结构无多余装饰部件，完全以功能性为核心导向，抽拉结构的阻尼感在建模阶段就通过滑轨配合尺寸的参数调整做了模拟，兼顾实用性与装配便捷性，可直接导出加工图纸用于实物生产。
