M30规格六角螺栓螺母垫圈组合紧固套件

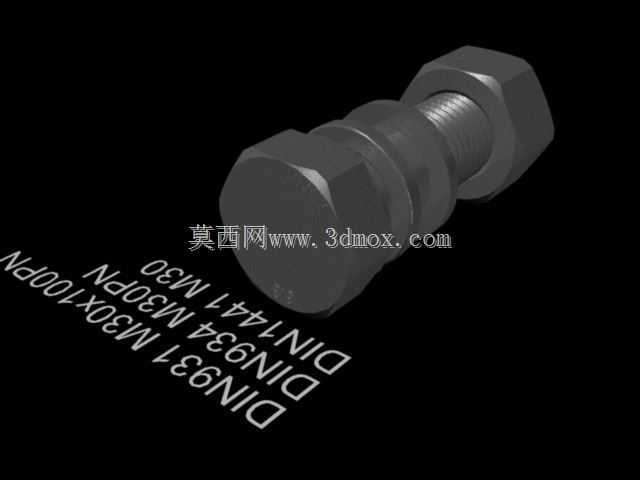

　　这套大规格螺纹紧固组合件围绕M30公称直径、螺杆有效长度100mm的外螺纹杆件搭建，完整包含六角头螺栓本体、配套六角锁紧螺母以及两片平垫圈，螺纹精度按8.8级强度对应的普通公制螺纹公差制作，适配重载工况下需要大预紧力的刚性连接场景。从现场装配逻辑来看，这类M30大直径紧固件很少出现在小型消费设备里，更多落地在重型钢结构机架拼接、大型工程机械底盘铰接座固定、冶金设备重载支座锁紧、风电塔筒附属平台连接以及重型机床床身与立柱的对接面，这些场景的共同特点是被连接件总厚度落在螺栓有效夹持区间内，连接面需要传递较大的剪切载荷与轴向拉力，普通小规格螺栓无法提供足够的预紧力储备。

　　建模过程中首先要把螺纹副的配合边界梳理清楚：螺栓外螺纹大径严格控制在30mm附近，螺距选取M30粗牙标准的3.5mm，螺纹收尾段留出不完整螺纹的退刀空间，避免螺杆拧入螺母时出现干涉；六角头的对边尺寸按照国标大六角螺栓的对应参数取值，头部下方的支承面做出轻微的倒角过渡，既消除热处理后的应力集中尖角，也能让垫圈与螺栓头的贴合更加平顺。配套的六角螺母厚度匹配8.8级强度等级的设计要求，内螺纹的小径、中径公差与外螺纹形成间隙配合，保证手动预拧时可以顺畅旋入，拧紧后螺纹牙型的接触面积能够均匀承载，不会出现局部牙型应力过载滑丝的问题。

　　两片平垫圈分别布置在螺栓头支承面与被连接件之间、螺母支承面与被连接件之间，垫圈的内径略大于螺栓杆直径，留出合理的穿装间隙，外径则大于六角头的对边内切圆尺寸，作用是把螺栓拧紧时的局部压应力扩散到更大的被连接件表面，防止较软的钢结构母材或者涂装面被压溃，同时也能在多次拆装后避免支承面被反复摩擦划伤。整套模型的装配关系完全还原现场安装顺序：先将螺栓从一侧穿入被连接件的光孔，光孔直径通常取32mm左右，保证螺杆穿入时不会卡滞，之后在另一侧依次套入平垫圈、旋入六角螺母，拧紧过程中依靠扭矩扳手按照8.8级螺栓对应的推荐扭矩施加预紧力，让被连接件之间产生足够的摩擦阻力来抵抗外载荷。

　　从安装边界角度考量，100mm的螺杆长度需要提前核算夹持总厚度：被连接件的总厚度加上两片垫圈的厚度、螺母的啮合厚度之后，螺杆末端露出螺母的长度要控制在2到3个螺距，也就是7到10mm左右，既不能露出过长造成周边运动部件干涉，也不能露出过短导致螺纹啮合齿数不足，降低连接的安全系数。六角头与六角螺母的外周要预留足够的套筒操作空间，M30螺栓对应的套筒外径较大，设计阶段如果没有留出扳手活动空间，现场装配时会出现套筒无法套入、扭矩扳手无法摆动的问题，这也是结构设计人员在布置重载连接点时最容易忽略的细节。

　　模型的外形细节也兼顾了工程实际：螺栓头部的六角棱边做出小倒角，螺母的两端端面都有倒角，方便对准螺纹孔、去除加工毛刺，垫圈的两面保持平整，没有多余的凸起特征。整套组合件没有复杂的异形曲面，所有特征都以回转体、六棱柱拉伸、螺纹扫掠为主，建模时可以先完成螺栓的回转基体，再通过螺旋线扫掠切除出连续的外螺纹牙型，螺母以内螺纹扫掠生成配合牙型，垫圈直接通过回转拉伸得到，最后按照实际装配顺序完成组件配合，检查所有零件之间不存在静态干涉，螺纹旋合行程符合实际拧紧范围。这类紧固件的三维模型在做整机设备的数字样机校验时价值很高，既能在装配阶段验证连接孔位的间距、边距是否合理，也能在运维仿真阶段预判螺栓的检修空间是否充足，避免设备加工完成后才发现紧固工具无法操作的返工问题。
