带弹性复位结构的可调行程压合执行组件

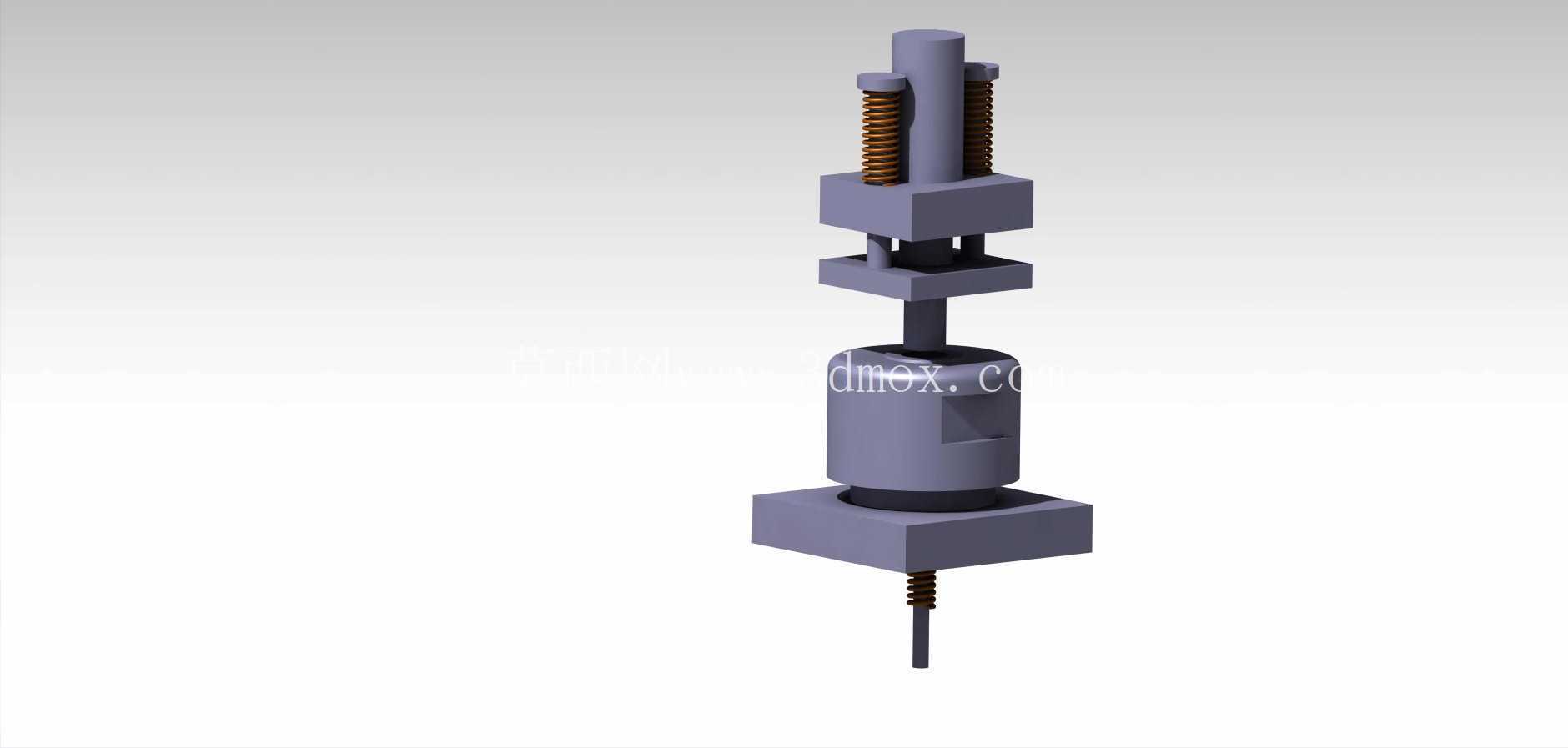

　　该组件属于小型压装执行单元，常应用在小吨位精密压合工位，比如消费电子零部件的引脚压接、小型塑胶件与金属嵌件的预压装配、线束端子的铆接辅助定位场景，也可集成在小型自动化测试设备中，作为测试探针的下压驱动载体，适配行程范围在15mm以内的小载荷压合作业，单工位额定输出压力不超过80N，能够满足薄型零件的压装力控制需求，避免压伤工件表面。从结构设计逻辑来看，组件采用同轴导向布局，中心杆作为核心传力部件，上部设置双弹簧对称复位结构，相比单弹簧偏置布局，能够有效避免下压过程中出现的侧向偏载，降低中心杆与导向孔之间的磨损，延长组件的免维护周期。

　　上部的方形限位块承担行程限位功能，块体上开设的通孔与中心杆采用H7/g6间隙配合，保证滑动顺畅的同时控制径向窜动量在0.02mm以内，满足精密压合的对位精度要求。中部的连接座用于对接外部驱动源，可适配小型气缸、电动推杆的输出端，连接座上预留的两个安装孔可通过内六角螺丝与驱动件锁紧，安装孔位间距为20mm，适配市面主流的小型标准驱动件安装尺寸。下部的基座为方形法兰安装结构，四个边角预留沉头安装孔，可通过M4螺丝固定在设备安装板上，基座中心开设的导向套与中心杆配合，形成下部支撑导向点，与上部导向块形成双点支撑结构，大幅提升中心杆下压过程中的直线度，下压全程的径向跳动量可控制在0.03mm以内，保证压头与工件的对位精度。

　　下部伸出的螺纹杆端用于安装定制压头，可根据不同工件的压合面形状更换对应压头，螺纹规格为M6，标准螺纹连接形式更换便捷，无需额外定制转接件。弹簧选型采用等节距圆柱螺旋压缩弹簧，弹簧刚度为1.2N/mm，初始预紧力设置为5N，既能够保证压合作业完成后中心杆快速复位，不会出现卡滞延迟，也不会因为预紧力过大增加驱动源的负载损耗。整个组件的外形轮廓控制在30mm×30mm×85mm范围内，安装占用空间小，适合在密集排布的多工位自动化设备中使用，相邻组件的安装中心距可缩小至40mm，能够有效提升设备的工位密度，缩减设备整体占地尺寸。设计过程中针对易磨损部位做了结构优化，导向孔内壁预留了润滑脂存储槽，可在装配时填充少量锂基润滑脂，降低滑动摩擦系数，在每日8小时满负荷运行工况下，首次维护周期可达到6000次作业循环。组件的所有外露结构件均采用硬质阳极氧化铝合金材质，在保证结构强度的前提下降低整体重量，整组组件重量不超过120g，不会给驱动源带来额外的负载负担，同时铝合金材质的防锈性能优异，可在常规车间环境下长期使用无需做表面防锈处理。

　　在实际选型应用中，需要注意确认压合作业的行程范围，该组件的最大有效下压行程为12mm，选型时需预留2mm的安全行程余量，避免过压损坏组件内部结构；安装时需要保证基座安装面与驱动源输出轴线的垂直度，垂直度误差需控制在0.05mm以内，否则会加剧导向部位的偏磨，缩短组件使用寿命。该结构没有集成驱动单元，属于纯机械执行端部件，可根据实际工况需求搭配不同类型的驱动源，在低速低压的手动压合工装中也可适配使用，只需在上部连接座处加装手动按压手柄即可，适配场景灵活。
