高等级外六角螺栓配套六角螺母组合件

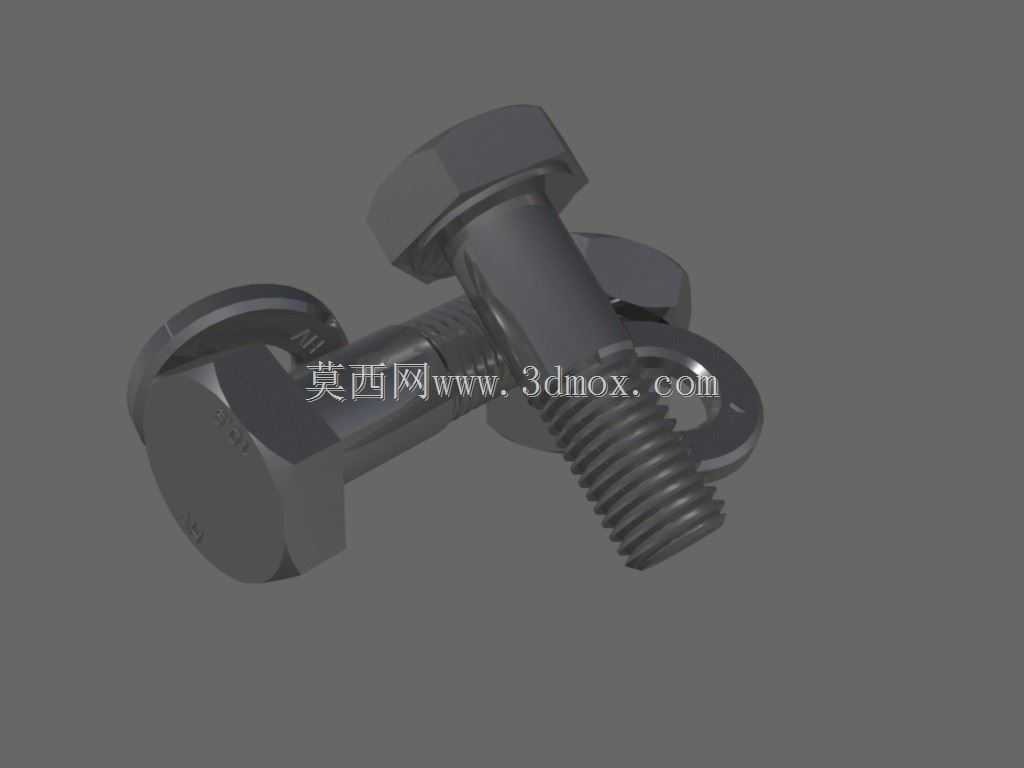

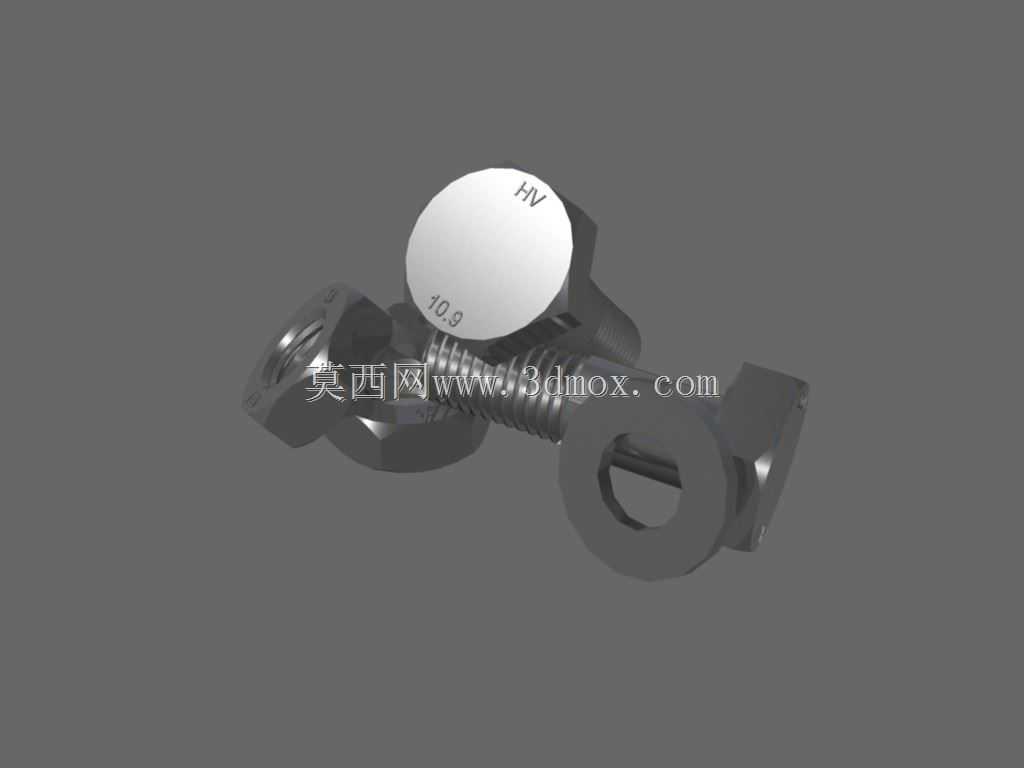

　　在重型钢结构厂房的梁柱节点连接工位，现场装配班组需要将H型钢梁与承重柱通过预紧连接件完成锁固，这套高等级外六角螺栓搭配六角螺母的组合三维数模，完全还原了现场紧固件的真实装配形态，数模中螺栓头部顶面清晰标注了强度等级标识与硬度标识，对应工程中常用的10.9级高强度紧固件，HV标识也对应维氏硬度检测的验收标注逻辑，和施工现场进场抽检的紧固件标识规则完全匹配。从设备装配的实际用途来看，这类紧固件并非仅用于普通轻载机架的固定，在风电塔筒分段法兰对接、工程机械液压工作站的阀块安装、重载输送线的驱动底座固定、冲压机床的机身合模面锁紧场景中，都需要同规格的高强度螺栓螺母副提供足够的预紧力，避免设备运行过程中受振动、冲击载荷出现连接松脱。

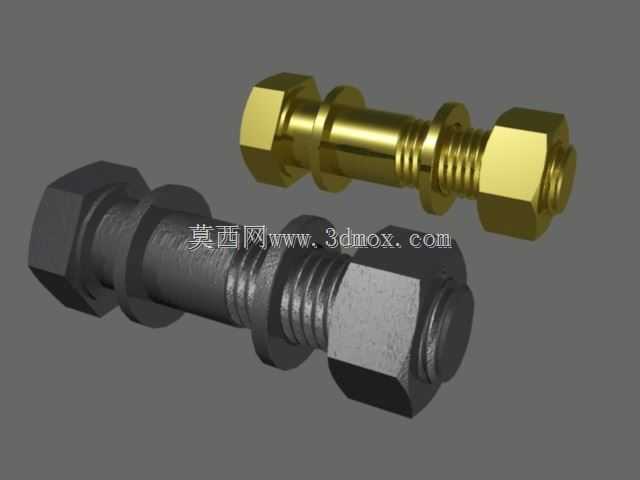

　　建模过程中没有对螺纹细节做过度简化，螺栓杆部的外螺纹牙型、螺母内螺纹的配合间隙都按照通用机械螺纹的标准公差做了还原，当设计人员在做整机装配干涉检查时，可以直接把这套紧固件数模调用到对应的连接孔位中，验证螺栓穿入长度是否满足要求：当被连接件总厚度加上螺母厚度、垫圈厚度之后，螺栓露出螺母的螺纹牙数需要控制在2到3牙，既不能因为螺杆过长导致拧紧后螺纹外露过多影响周边管线布置，也不能因为螺杆过短导致螺母无法完全啮合所有螺纹牙，降低连接副的承载能力。外形尺寸与安装边界的处理上，数模严格还原了外六角头部的对边宽度、对角尺寸以及头部厚度，工程现场使用电动扭矩扳手或者液压扭矩扳手进行锁紧作业时，套筒需要完全套入螺栓六角头部，

　　若数模中六角尺寸出现偏差，就会导致后续工装设计时扳手操作空间预留不足，实际装配中出现套筒和周边零部件磕碰、无法套入的问题。这套数模同时还原了螺栓与螺母配合的真实状态，没有将两个零件做成合并的整体结构，设计人员可以在装配环境中模拟螺母旋入的全过程，检查螺纹旋合路径上是否存在台阶、孔位错位等干涉问题，针对有防松需求的工位，还可以在这个组合件的基础上配套加装弹簧垫圈、止动垫圈或者双螺母防松结构，数模预留的配合面完全贴合标准紧固件的安装基准。从设计思路的角度，做这类通用紧固件的参数化数模，核心是保证所有关联尺寸的联动性：当后续项目需要更换不同公称直径、不同螺杆长度的螺栓时，只需要修改对应参数，六角头部尺寸、螺纹长度、

　　螺母配套尺寸就能同步更新，不需要重复绘制每一个规格的紧固件，大幅提升整机设计的建模效率。在做有限元受力分析时，这套还原了真实结构的紧固件数模可以直接导入仿真环境，按照实际预紧力矩施加对应的轴向预紧载荷，验证连接副在最大工作载荷下的应力分布，确认螺栓杆部、螺纹牙根位置的应力是否低于材料的屈服强度，避免选型时出现紧固件强度不足导致的断裂失效。很多刚入行的结构设计人员容易忽略紧固件的安装边界，只在图纸上标注螺纹规格，却不核对螺栓头部、螺母对应的扳手空间，这套数模把所有外轮廓的实际尺寸都做了1:1还原，在布局阶段就能把扳手转动所需的最小空间预留出来，避免零件加工完成后到装配现场才发现工具无法操作，需要返工切割周边干涉结构的问题。这类紧固件的应用场景覆盖了几乎所有机械制造、钢结构安装领域，小到自动化设备的钣金护板固定，大到重型装备的主体结构连接，都需要依靠标准螺栓螺母副实现可拆卸的刚性连接，数模中对零件棱角、配合面的处理也完全符合实际加工状态，没有出现不符合工艺的虚假几何特征，能够直接用于整机装配的数字样机校验，帮助设计人员在虚拟阶段就排除连接结构的装配隐患。
