ST107R-21型多芯矩形航空连接器

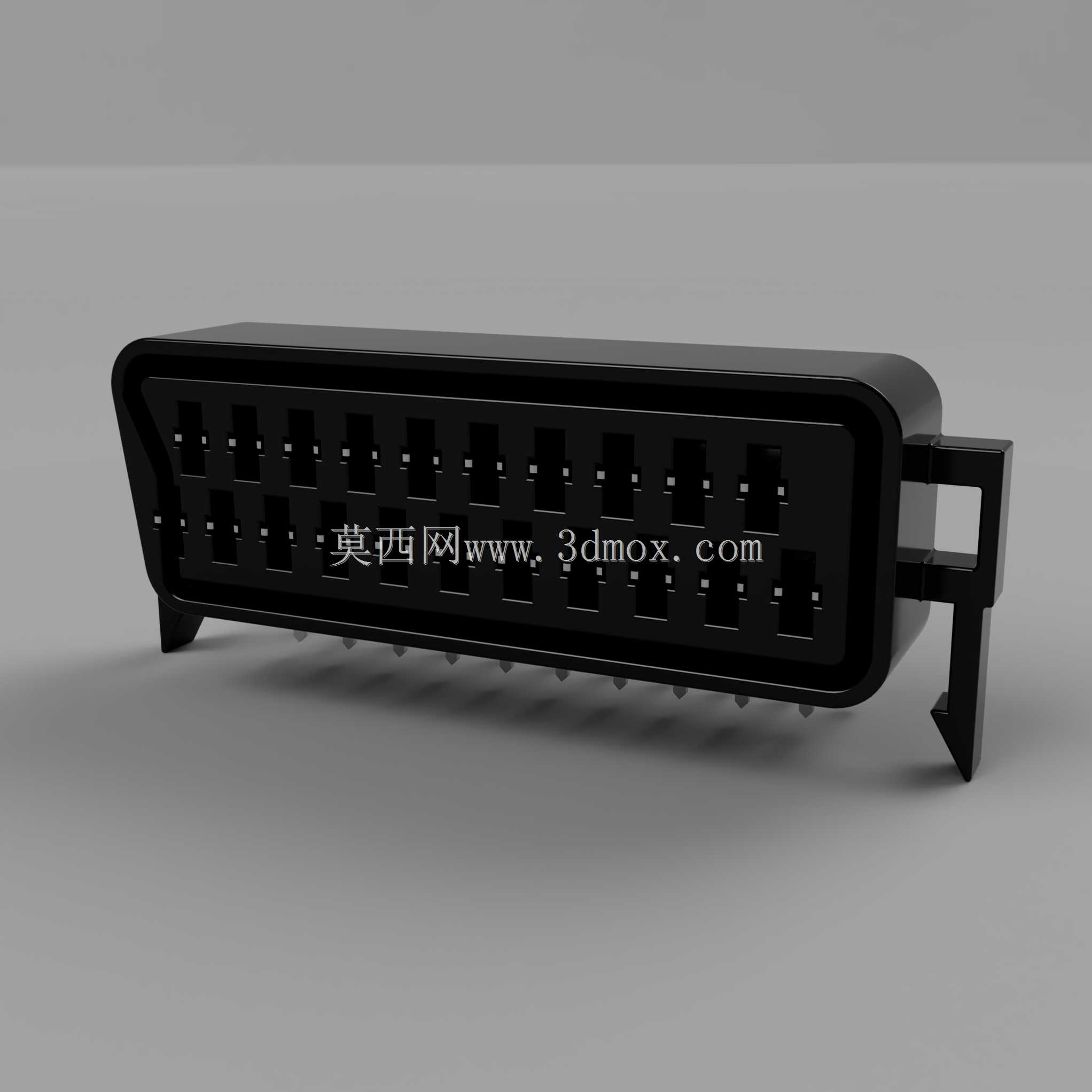

　　这款ST107R-21型多芯矩形连接器，是面向机载设备与地面通讯机柜之间高密度信号互联场景开发的接插件结构。从整机布局来看，它采用双排错位排布的接触件腔体，正面可见上下两排共数十个方形插孔位，单排孔位沿长度方向等距分布，这种排布方式在有限的矩形端面内最大化了接触件数量，同时保证相邻孔位之间留有足够的绝缘壁厚，避免多芯信号传输时出现串扰。壳体整体为黑色工程塑料注塑成型，外轮廓做了圆角过渡处理，既消除了装配过程中的锐边磕碰风险，也提升了壳体在反复插拔受力时的抗应力开裂能力。

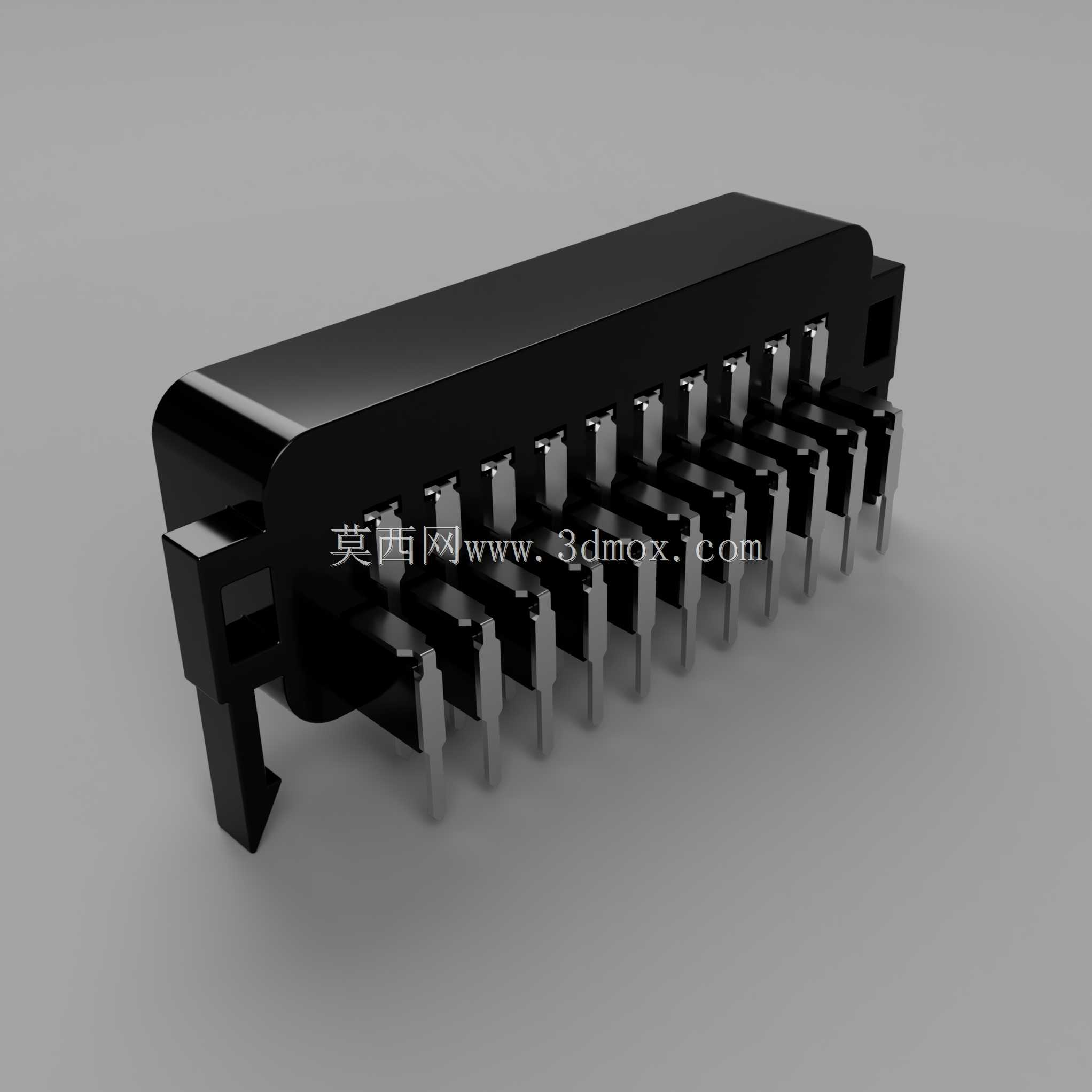

　　从安装边界角度分析，连接器本体沿长度方向延伸，两端集成了一体式的安装固定耳，固定耳上预留了卡扣与定位槽结构，可直接卡入机柜面板的预置安装孔位，无需额外加装金属固定支架，这种设计在机载通讯设备的密集布线场景中能显著减少装配工时。底部伸出的焊针沿壳体下边缘成排布置，焊针间距与标准PCB板孔位匹配，既可以选择波峰焊直接焊接在印制板上，也可根据布线需求压接导线后引出，适配不同的设备装配工艺路线。

　　接触件腔体的设计是这类多芯连接器的核心。每个方形插孔内部预留了弹性接触件的容纳空间，插孔入口处做了导向倒角，插头对插时即使存在轻微的轴向偏差，倒角面也能将插针顺利导入孔内，降低对位难度。腔体之间的隔断筋厚度经过校核，在满足绝缘耐压要求的前提下尽可能压缩了孔间距，这也是该型号能在较小体积内容纳多路信号的关键。壳体前端面围绕插孔区域设计了一圈凸起的密封围边，配对插头插入后，围边与插头端面的密封圈贴合，可实现对接面的防尘防泼溅防护，适应机舱内温差变化大、存在冷凝水的使用环境。

　　两侧的安装耳采用了带弹性卡扣的悬臂结构，卡扣根部做了减薄处理以提供合适的插拔形变余量，卡入面板后卡扣端面抵紧面板背面，配合壳体前端的限位法兰，将连接器轴向完全锁止，设备运行过程中承受振动冲击时不会出现松脱退针。壳体背部的走线区域预留了线束弯折空间，焊针伸出长度控制在合理范围，焊接后导线或PCB焊点不会与相邻金属结构发生干涉。

　　在实际选型应用中，这类多芯矩形连接器常用于航空电子设备的信号传输链路，承担飞控参数、通讯数据、状态反馈信号的集中互联，相比圆形航空插头，矩形布局在多芯数场景下的空间利用率更高，面板占用面积更小，特别适合通讯机箱、信号采集单元这类面板空间紧张的设备。建模过程中需重点保证孔位间距、焊针位置度、安装耳卡扣尺寸的精度，这些尺寸直接决定了连接器与配对插头、PCB板、面板的互换装配性能；壳体壁厚要兼顾注塑成型的流动性与结构强度，筋位过渡处避免出现壁厚突变，防止注塑件产生缩痕与内应力。整体结构兼顾了高密度集成、快速装配与环境适应性，是多通道信号互联场景下的典型接插件方案。
