这类微型滑动开关在手持消费电子、小型通讯终端、便携检测仪器、桌面控制小板里使用频率很高,核心作用是在两路信号或电源通路之间做手动切换。整机结构工程师在排布板级交互件时,往往先确定操作面露出高度,再反推焊盘位置和周边避让空间;该件采用直角插装形态,引脚沿PCB板面垂直向下,拨柄从壳体侧向伸出,适合贴板布置在设备外壳侧壁开孔处,用户从机身侧面横向推动即可完成档位切换。
从触点逻辑看,该件为单刀双掷回路,一个公共端对应两个可选输出端,拨块停在左侧时公共端与其中一引脚导通,停在右侧时切换至另一引脚,中间不设停留档位,因此常用于电源正负极性切换、两路功能信号选择、工作模式跳转、低功率负载通断等场景。由于本体尺寸偏小,它通常承载小电流信号回路,不适合直接切断大功率负载,选型时需要结合实际回路电压、电流和动作寿命校核触点容量。

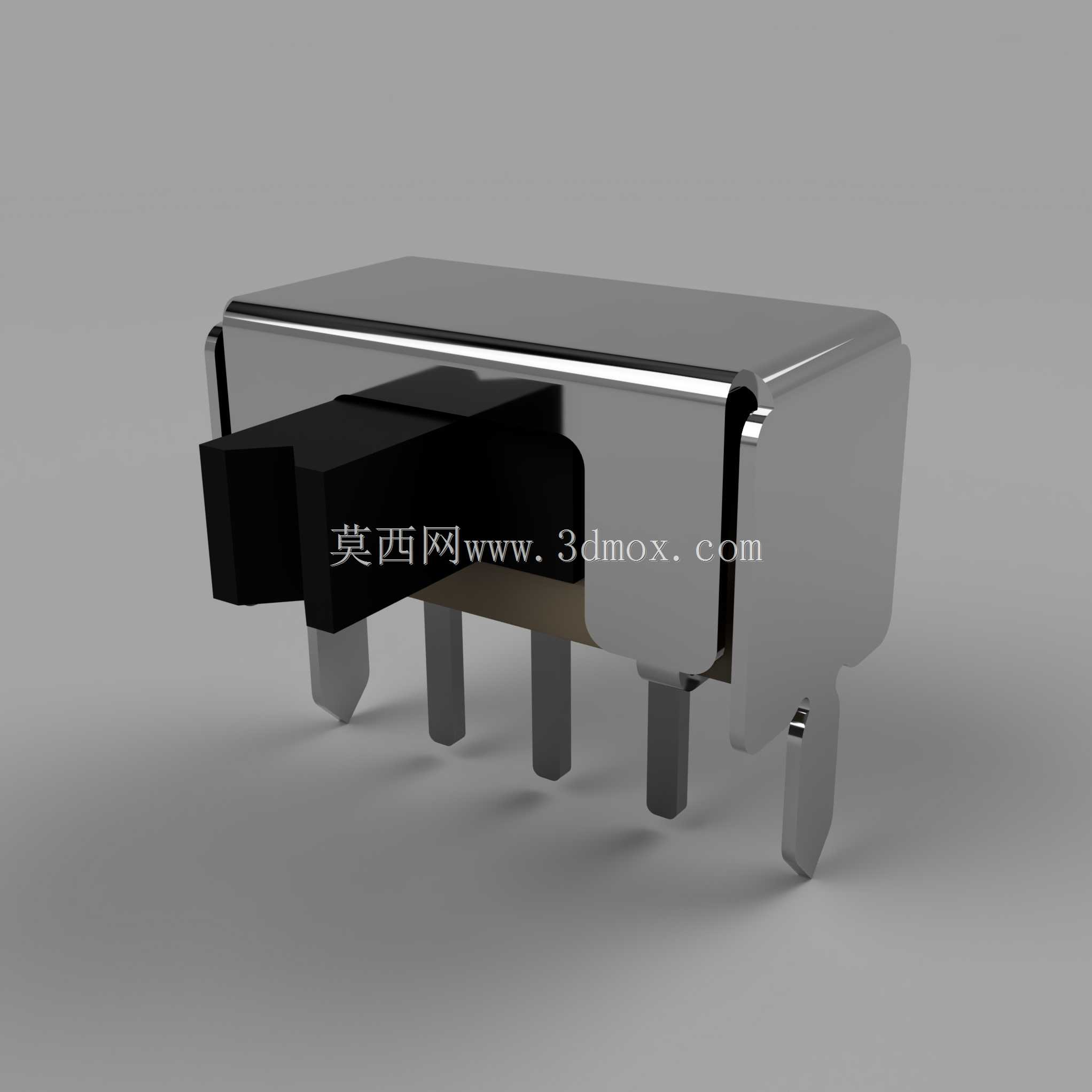

外壳采用金属屏蔽罩包覆主体,既能提高拨块运动段的结构刚性,也能在密集电路板上降低外界干扰对微弱信号的影响,同时为自动插件和波峰焊过程提供一定防护。内部滑动触点依托弹性金属片实现压紧接触,拨柄推动时,动触点在固定端子间平移,接触区通过持续正压力保持导通稳定性。金属外壳边缘预留折边与定位特征,装配后可与塑胶基座形成卡扣约束,减少反复拨动后壳体松脱的风险。
安装边界方面,直插引脚需要在PCB上对应开设通孔,焊盘间距与引脚伸出长度决定了焊接后的站立高度。布局时不能只按本体投影放件,还要在拨柄运动方向两端预留行程空间,在壳体上方预留外壳开孔与拨帽装配空间,在焊点下方预留焊接工艺空间。若设备外壳设有滑动钮,拨柄与外壳滑槽之间应保留合理间隙,既避免卡滞,又防止侧向按压造成柄部变形。引脚附近不宜布置过高元件,以免过炉时受热不均或维修拆装受阻。
设计建模时,需要重点还原拨柄的两个极限位置,而不是仅建立单一静态状态。运动件与金属罩、塑胶基座之间的间隙直接影响整机干涉检查结果:拨块在行程端点不得与外壳内壁碰撞,柄部伸出段不得与面板滑槽边缘干涉,引脚插入PCB后根部应与板面保持稳定支撑。对于需要做跌落和振动验证的手持设备,还应关注开关周围的加强筋布置,避免用户侧向施力时把载荷直接传递到焊点。
该结构的实用价值在于把小型化、可焊性和手动切换功能整合在同一板级元件中。三维建模过程中,金属罩的折弯轮廓、黑色塑胶拨块的握持段、多根直插引脚的排布以及底部端子落差都需要准确表达,这样在整机协同设计时才能同步检查面板开孔、PCB封装、元件高度和操作手感。对于通讯工具类小板,它可以作为模式切换件;对于简易控制板,它可承担电源通路选择;对于教学或验证平台,也便于直观展示单刀双掷开关的机械动作与电气连接关系。
