侧插式四极双掷滑动拨动开关结构

　　这类侧插式滑动开关常见于手持通讯终端、便携测量仪器、小型控制板卡以及需要人工切换电路通路的电子设备内部。它的核心作用是通过拨柄的直线位移，改变内部动触片与固定端子之间的接触组合，从而在两组电路状态之间进行选择。4P2T代表四极双掷结构，即开关内部具有四路相互独立的触点通道，每一路都可在两个输出端之间切换，适合同时控制多组信号、电源或逻辑线路，减少板面上多个单路开关并排布置所占用的空间。

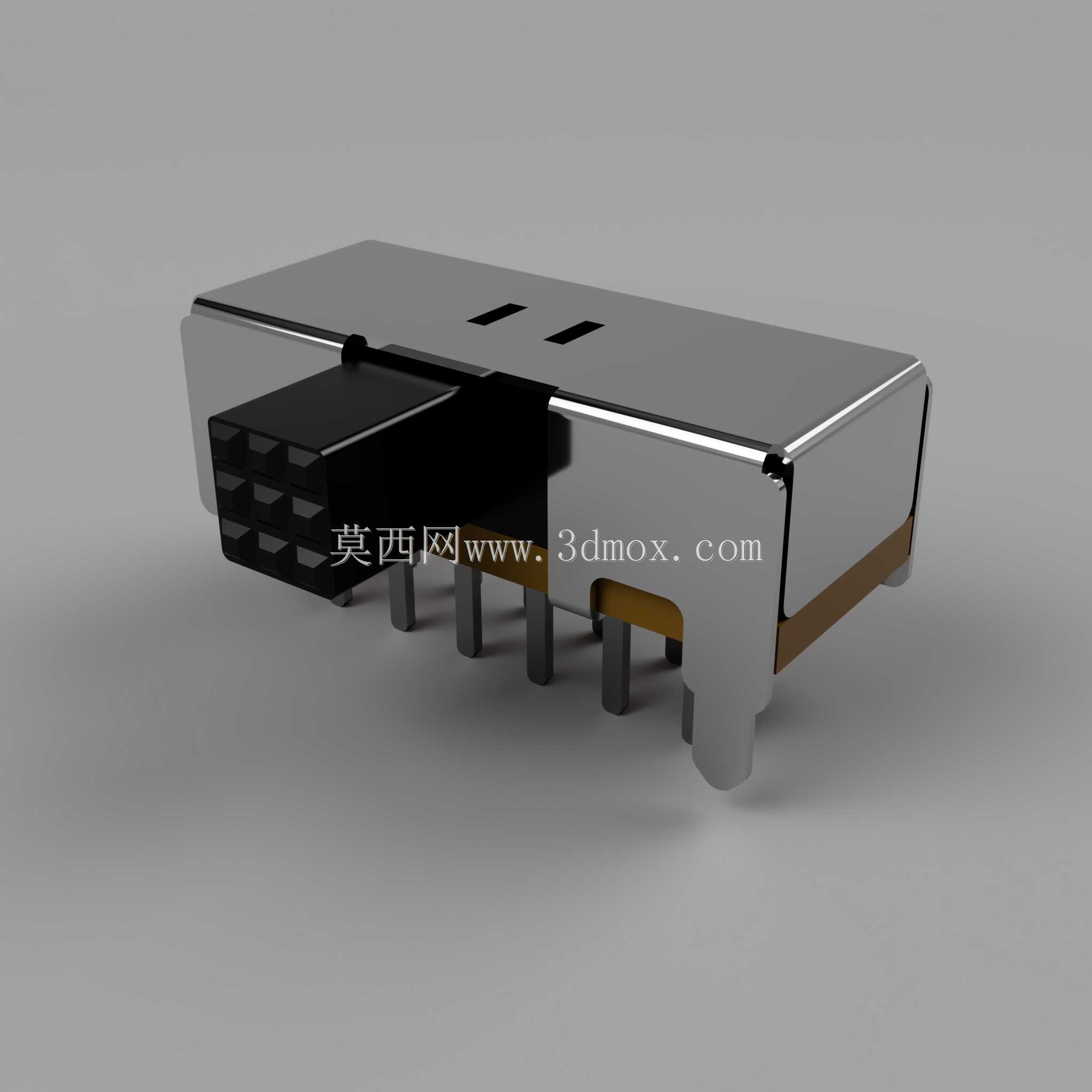

　　从整机装配角度看，侧插方向是该件比较关键的特征。开关主体沿电路板平面方向贴装，拨柄从壳体侧面伸出，操作者可以从设备外壳的侧向开孔推动拨块；引脚则向下弯折并插入PCB焊孔，形成机械固定与电气连接。这种布局常用于外壳侧壁较薄、正面空间被显示屏或按键占据的产品中，例如通讯模块、测试手持机、工控遥控器等。建模时需要重点保留金属外壳的包边、黑色塑胶拨柄、端子伸出长度以及引脚间距，因为这些几何要素直接决定外壳开孔、PCB封装和装配干涉检查是否可靠。

　　结构上，开关由金属屏蔽外壳、绝缘本体、滑动触片、固定端子和侧插引脚组成。金属外壳不仅提供防护，还能约束内部滑动件的行程，并在一定程度上增强抗干扰能力；塑胶本体负责隔离各极触点，保证相邻通道之间的爬电距离和电气间隙。拨柄与内部动触片联动，当拨柄停留在两个档位之一时，动触片将输入端与对应输出端压接；切换过程中，触点依靠弹性臂保持接触压力，降低轻微振动造成的瞬断风险。对于三维结构设计而言，拨柄的高度、宽度、行程和伸出角度都应与设备面板孔匹配，孔位过小会造成卡滞，孔位过大则会影响外观和防尘效果。

　　安装边界方面，需要同时考虑开关本体在PCB上的投影区域、引脚焊接区、拨柄运动区以及外壳让位区。主体下方的端子呈双排或多列分布，焊盘孔位应与引脚中心距一致，并在板上预留足够的铜箔和阻焊间隙。金属外壳附近若有固定柱、屏蔽罩或相邻高元件，应检查装配后是否压迫壳顶；拨柄两侧则要保留滑动余量，避免壳体筋位顶住拨块。由于该开关为侧向操作，设备外壳的滑块开孔不能只按静态外形处理，还应按拨柄从一个止位到另一个止位的完整运动包络进行校核。

　　在电路选型配合上，四极双掷形式可用于通道选择、模式切换、电源极性组合或多信号同步换接。设计人员在堆叠PCB时，应把开关布置在靠近操作侧壁的位置，使拨柄受力方向尽量沿滑块运动轴线，避免侧向分力导致拨柄偏磨。焊接面附近应避免布置高大元件，以便过波峰焊或手工返修时留有操作空间。若设备处于频繁携带环境，还可在外壳滑块与拨柄之间增加限位筋，使档位手感更明确，同时减少误触。

　　三维模型表达时，金属罩壳的折边、圆角、拨柄纹理、端子肩部和引脚折弯段都属于需要还原的细节。罩壳顶部的小孔或缺口通常与内部装配、定位或铆合有关，不应在外观建模中随意删除；黑色拨柄前端的接触区域要体现与手指或外壳滑块配合的推动面。引脚末端可按插装件实际状态表现为略带倒角的圆柱或扁方，便于在装配中观察插入方向。通过完整建模，可以在结构评审阶段直接检查开关与壳体、PCB、邻近连接器之间的空间关系，减少打样后因档位干涉、焊盘不匹配或拨柄无法伸出而产生的返工。
